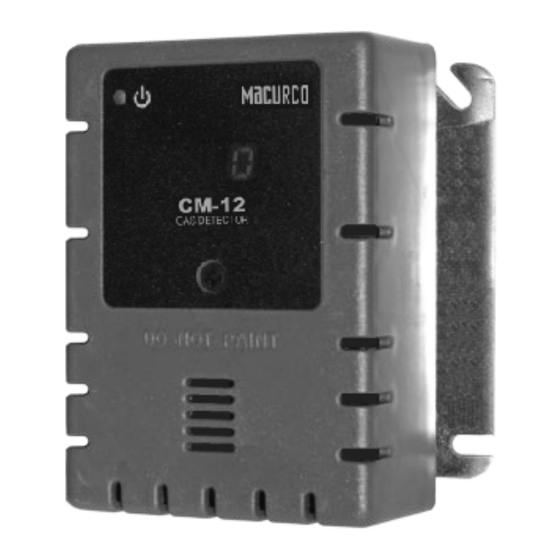

Macurco CM-12 User Instructions

Carbon monoxide detector, controller and transducer
Hide thumbs Also See for CM-12:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Macurco
CM-12
™
Carbon Monoxide Detector, Controller and Transducer
User Instructions
Important: Keep these User Instructions for reference

Advertisement

Table of Contents
loading

Related Manuals for Macurco CM-12

Summary of Contents for Macurco CM-12

  • Page 1 Macurco CM-12 ™ Carbon Monoxide Detector, Controller and Transducer User Instructions Important: Keep these User Instructions for reference...

  • Page 3: Table Of Contents

    Trouble Fan Setting 4-20mA Output setting On Board Diagnostics Sensor Poisons MAINTENANCE End-of-Life Signal Sensor Life Reset Cleaning Testing Operation Test Manual Operation Test Carbon Monoxide Gas Test Aerosol Carbon Monoxide Test Field Calibration Procedure MACURCO GAS DETECTION PRODUCTS WARRANTY...

  • Page 4: General Safety Information

    Monoxide and provide feedback and automatic exhaust fan control to help reduce CO concentrations in parking garages, maintenance facilities or other commercial applications. The CM-12 is a low level meter capable of displaying from 0-200 ppm (parts per million) of Carbon monoxide.

  • Page 5: Use Instructions And Limitations

    CM-12 where the normal ambient temperature is below 0°F or exceeds 125°F (-18C or above 52C). The CM-12 mounts on a type 4S electrical box supplied by the contractor. Do not install the CM-12 inside another box unless it has good air flow through it.

  • Page 6: Features

    INSTALLATION AND OPERATING INSTRUCTIONS The following instructions are intended to serve as a guideline for the use of the Macurco CM-12 Carbon Monoxide Detector. It is not to be considered all-inclusive, nor is it intended to replace the policy and procedures for each facility. If you have any doubts about the...

  • Page 7: Location

    Location A CM-12 is normally mounted at breathing level, about 5 feet (1.5 meters) above the floor on a wall or column in a central area where air movement is generally good. The unit, on average, can cover about 5,000 sq. ft. (465 sq. meters). The coverage depends on air movement within the room or facility.

  • Page 8: Installation

    DVP-120 panel. Installation The CM-12 mounts on a 4” square (or 4x4) electrical box supplied by the contractor. Do not mount the CM-12 inside another box, unless it has good air flow through it.
  • Page 11 In this application (above) the Fan or primary relay is used as a low level alarm relay. The Alarm or secondary relay is used as a supervisory relay when utilized in the normally closed configuration. The GD-6 monitors all critical functions of the unit through software diagnostics that continually test and verify its operations.

  • Page 12: Power Up

    Power Up The CM-12 cycles through an internal self-test cycle for the first minute that it is powered. The unit will execute the test cycle any time power is dropped and reapplied (i.e. power failure). During the self-test cycle the unit will display the firmware version number, then count down from 60 to 0 (if the display setting is “On”) and finally go into normal operation.
  • Page 13 Selecting Default Configuration – “dEF” To select the Default Configuration, in normal mode, push the Next button to get to “Con” or the Configuration menu. Then push the Enter button to enter the Con menu. The first selection is the “dEF” or Default setting. Push Enter. If it is already in Default configuration, there will be no action.
  • Page 14 Selecting Alarm Relay Setting – “ArS” To select the Alarm Relay Setting, in normal mode, push the Next button to get to “Con” or the Configuration menu. Then push the Enter button to enter the Con menu. The fifth selection is the “ArS” or Alarm Relay Setting. Push Next three times to get to “ArS” then Enter.

  • Page 15: Onboard Diagnostics

    Onboard Diagnostics The CM-12 monitors all critical functions of the unit through software diagnostics that continuously test and verify unit operations. If a problem is found, the unit will switch to a fail-safe/error mode or trouble condition. In this error mode, the Alarm relay will be activated, the 4-20 mA current loop will go to 24 mA, the unit will display the error code, the green status indicator LED light will flash and the buzzer will chirp intermittently.

  • Page 16: Sensor Poisons

    The silence function will continue to be available for 29 days after the CM-12 initiates the initial end-of-life signal. After this 29 day period the CM-12 can no longer be silenced and the sensor must be calibrated and the sensor life reset or the CM-12 detector replaced.

  • Page 17: Cleaning

    Operation Test Check that the green CM-12 status indicator LED light is illuminated continuously. If not, do not proceed with the tests. If the unit is in error mode contact your local representative or Macurco technical service representative for information on resolving the problem.

  • Page 18: Manual Operation Test

    2. Remove the front cover. 3. Observe the LED light on the front of the CM-12. 4. If the light is solid green proceed to step 6. 5. If the green status indicator LED light is off or flashing, refer to the General section above.

  • Page 19: Carbon Monoxide Gas Test

     Ensure sensor inlets are unobstructed and is free of debris General A Field Calibration Kit, CM6-FCK, is needed to complete a CO gas test. These are available through local distribution or from Macurco. Contents of the FCK  CM6-FCK: (2) Gas Cylinders, (1) 17L 50ppm carbon monoxide (CO) in air and (1) 17L 200 ppm carbon monoxide (CO) in air ...
  • Page 20 Turn on the regulator to start the gas flow and wait with the gas applied continuously. With the display function turned “On”, the CM-12 will show the current concentration of CO or “0” (zero) in clean air. When the CO concentration reaches the Fan Relay setting (35 ppm, for example) the display will flash back and forth between “FAn” and “35”.

  • Page 21: Aerosol Carbon Monoxide Test

    Aerosol Carbon Monoxide Test The CME1-FTG is an 11L 500 ppm Aerosol Carbon Monoxide Field Test Gas that can be used with the CM-12. This field test gas allows installers to do a quick functionality test of the CO sensor. The flow rate of the CME1-FTG is 10 Lpm so you will have about a minute of gas or enough to test 20-30 sensors.

  • Page 22: Field Calibration Procedure

    The display option should be set to “On” and reading 0 ppm in clean air. With the CM-12 cover on, aim the nozzle of the aerosol can into the sensor grate area (under DO NOT PAINT) and press for 2 to 3 seconds.
  • Page 24 MACURCO FIXED GAS DETECTION PRODUCTS LIMITED WARRANTY Macurco warrants the CM-12 gas detector will be free from defective materials and workmanship for a period of two (2) years from date of manufacture (indicated on the inside cover of the CM-12), provided it is maintained and used in accordance with Macurco instructions and/or recommendations.
  • Page 25 Macurco CM-12 ™ Detector de monóxido de carbono, controlador y transductor Instrucciones para el usuario Importante: Conserve estas instrucciones como referencia...
  • Page 27 Reinicio de la vida útil del sensor Limpieza Pruebas Prueba de funcionamiento Prueba de funcionamiento manual Prueba de gas monóxido de carbono Prueba de monóxido de carbono en aerosol Procedimiento de calibración en campo GARANTÍA DE LOS PRODUCTOS DE DETECCIÓN DE GASES, MACURCO...

  • Page 28: Información General De Seguridad

    El CM-12 de Macurco es un detector de monóxido de carbono (CO) de tensión de línea, controlador y transductor con dos relevadors. El CM-12 utiliza una fuente de alimentación de conmutación interno que es capaz de utilizar el voltaje de línea de entre 100 y 240 VAC y 50-60 Hz. El CM-12 tiene opciones para una salida de 4-20 mA, un encuestador y opciones de visualización digitales seleccionables.

  • Page 29: Instrucciones Y Limitaciones De Uso

    No instale el CM-12 en sitios donde la temperatura ambiente normal sea inferior a 0°F o superior a 125°F (-18°C o superior a 52°C). El CM-12 se instala en una caja eléctrica tipo 4S suministrada por el vendedor. No instale el CM-12 dentro de otra caja a menos que pase una buena circulación de aire a través de ésta.

  • Page 30: Características

    INSTRUCCIONES DE OPERACIÓN E INSTALACIÓN Las siguientes instrucciones tienen el propósito de funcionar como una guía para el uso del detector de monóxido de carbono CM-12 de Macurco. No deberá considerarse exhaustivo, ni está diseñado para sustituir la política y los procedimientos de cada planta. Si tiene alguna duda sobre la aplicabilidad de nuestros equipos a sus necesidades, consulte a un experto en higiene industrial o llame al servicio técnico al 1-877-367-7891.

  • Page 31: Ubicación

    Ubicación Normalmente, la unidad CM-12 se instala a nivel de respiración, aproximadamente a 5 pies (1.5 metros) del piso sobre un muro o una columna, en una área central donde la corriente de aire en general es buena. En promedio, la unidad puede cubrir aproximadamente 5,000 pies cuadrados (465 metros cuadrados).

  • Page 32: Instalación

    DVP-120. Instalación 1. Los CM-12 se monta en un 4 "cuadrado (o 4x4) caja eléctrica suministrada por el contratista. No monte el CM-12 dentro de otra caja, a menos que tenga un buen flujo de aire a través de él.
  • Page 33 6. El relevador del ventilador se activará si se supera la concentración de monóxido de carbono configurada para el ventilador por un periodo mayor al tiempo de retardo del relevador del ventilador. A menos que esté configurado con bloqueo, el relevador del ventilador se desactivará...
  • Page 35 En esta aplicación (encima), el ventilador o el relevador principal se utiliza como un relevador de alarma de nivel bajo. La alarma o secundaria relevador se utiliza como un relevador de supervisión cuando se utiliza en la configuración normalmente cerrada. Los CM-6 monitores de todas las funciones críticas de la unidad a través de los diagnósticos de software que ponen a prueba continuamente y se verifican sus operaciones.

  • Page 36: Arranque

    Operación Con la función de pantalla encendida ("On"), el CM-12 mostrará la concentración actual de CO en ppm o mostrará "0" si el aire está limpio. Cuando la concentración de CO alcanza el nivel indicado en la configuración del relevador del ventilador (35 ppm, por ejemplo), la pantalla de manera intermitente entre las opciones "FAn"...
  • Page 37 Selección de la configuración predeterminada - “dEF” Para seleccionar la configuración predeterminada, en modo normal, oprima el botón Siguiente (Next) hasta llegar a "Con" o al menú de Configuración. Después oprima el botón Enter para aceptar el menú de configuración. La primera opción es "dEF" o configuración predeterminada.
  • Page 38 Selección de la opción de alarma sonora - "bUZ" Para seleccionar la configuración de la alarma sonora, en modo normal, oprima el botón Siguiente (Next) hasta llegar a "Con" o al menú de Configuración. Después oprima el botón Enter para aceptar el menú de configuración. La cuarta opción es "bUZ" o alarma sonora.

  • Page 39: Diagnóstico Integrado

    Diagnóstico integrado El CM-12 monitorea todas las funciones críticas de la unidad a través de los diagnósticos de software que prueban y verifican las operaciones de la unidad de forma continua. Si se encuentra un problema, la unidad cambiará a un modo seguro de prueba y error o a un modo de fallo.

  • Page 40: Sensor De Sustancias Tóxicas

    MANTENIMIENTO El CM-12 es requiere poco mantenimiento. La unidad utiliza un sensor electroquímico de larga duración con una esperanza de vida de 7 años (en condiciones normales). El desempeño del detector debe probarse con gas de forma, tal como se detalla en las secciones...

  • Page 41: Reinicio De La Vida Útil Del Sensor

    El CM-12 cuenta con un sensor electroquímico, no reemplazable y de larga duración. Siete (7) años después de que se instala el CM- 12, se activará la señal de fin de la vida útil del sensor, lo cual indica que el CM-12 ha llegado al final de su vida útil común. La señal de fin de vida útil generará...

  • Page 42: Prueba De Funcionamiento

    Compruebe que el indicador luminoso LED color verde del CM-12 está encendido de forma continua. Si no, no continúe con las pruebas. Si la unidad está en modo de error, contacte a su representante local o a su representante de servicio técnico de Macurco para obtener información sobre cómo solucionar el problema.

  • Page 43: Prueba De Funcionamiento Manual

    Asegúrese de que las entradas del sensor no estén obstruidas y no tengan residuos. General Se requiere un equipo de calibración en campo, CM6-FCK, para completar la prueba de gas CO. Éstos están disponibles a través de su representante local o de Macurco.
  • Page 44 Pruebas de gases Prueba del relevador de ventilador Retire el tornillo Philips de la parte delantera de la CM-12. Retire la cubierta delantera. Abra el FCK. Conecte el cilindro de gas de 50 ppm al regulador. Verifique el indicador de presión del regulador. Si tiene 25 psi o menos tendrá que sustituir el cartucho de gas.
  • Page 45 Encienda el regulador para iniciar el flujo de gas y espere con el gas aplicado de manera continua. Con la función de visualización encendida ("On"), el CM-12 mostrará la concentración actual de CO o "0" (cero) en aire limpio. Cuando la concentración de CO alcanza el nivel indicado en la configuración del relevador del ventilador (35 ppm, por ejemplo), la pantalla de manera intermitente entre las opciones "FAn"...

  • Page 46: Prueba De Monóxido De Carbono En Aerosol

    La pantalla debe tener la opción encendida ("On") en la configuración y la lectura debe ser de 0 ppm en aire limpio. Con la cubierta colocada en el CM-12, dirija la boquilla de la lata de aerosol hacia el área de la parrilla del sensor (debajo de la indicación NO PINTAR) y manténgala presionada durante 2 o 3 segundos.

  • Page 47: Procedimiento De Calibración En Campo

    Una vez que la calibración se realizó con éxito, retire el gas y desmonte el cilindro y el regulador. Vuelva a ensamblar el CM-12 (asegúrese de que la LED esté alineada con el orificio delantero de la carcasa). ¡Listo! Consulte el diagrama de flujo de la calibración al interior de la carcasa.
  • Page 48 GARANTÍA LIMITADA PARA PRODUCTOS DE DETECCIÓN DE GAS FIJO DE MACURCO Macurco garantiza que el detector de gas CM-12 estará libre de defectos de materiales y mano de obra por un período de dos (2) años a partir de la fecha de fabricación (indicada en la cubierta interior del CM-12); siempre y cuando reciba el mantenimiento y se utilice de acuerdo con las instrucciones y/o recomendaciones de Macurco.
  • Page 49 Macurco CM-12 ™ Détecteur de Monoxyde de Carbone, Contrôleur et Transducteur Instructions d'utilisation Important: Conservez ces instructions d'utilisation pour référence...
  • Page 51 Diagnostic à bord Capteur empoisonne ENTRETIEN Signal - fin de vie Réinitialiser capteur vie Nettoyage Expérimentation Test de fonctionnement Test de monoxyde de carbone Test aérosol de monoxyde de carbone Procédure d'étalonnage sur place GARANTIE – PRODUITS MACURCO - DETECTEURS DE GAZ...

  • Page 52: Informations Générales De Sécurité

    Le CM-12 est un compteur de bas niveau capable d'afficher de 0 à 200 ppm (parties par million) de monoxyde de carbone. Le CM-12 est étalonné en usine et testés à 100% pour un bon fonctionnement, mais elle peut également être calibrée dans le domaine.

  • Page 53: Instructions Et Limites D'utilisation

    Le CM-12 n'est pas destiné à être utilisé dans des zones dangereuses ou des applications industrielles telles que les raffineries, les usines chimiques, etc. Ne pas monter la CM-12 où la température ambiante normale est inférieure à 0 ° F ou supérieure à 125 ° F (-18 °...

  • Page 54: Traits

     Compteur de bas niveau capable d'afficher 0-200 ppm de CO  Le CM-12 répond à la Code du Building Uniforme pour garages fermés et répond aux normes de l'OSHA pour l'exposition au CO  Ventilateur de sélection et l'activation du relais d'alarme ...

  • Page 55: Emplacement

    Emplacement Le CM-12 est normalement monté au niveau de la respiration, d'environ 5 pieds (1,5 m) au-dessus du sol sur un mur ou colonne dans une zone centrale où la circulation de l’air est généralement bonne. L'unité, en moyenne, peut couvrir environ 5000 pieds carrés (465 mètres carrés).

  • Page 56: Installation

    DVP-120. Installation Le CM-12 se monte sur un carré de 4 "(ou 4x4) boîte électrique fournie par l'entrepreneur. Ne montez pas le CM-12 dans une autre boîte, à moins qu'il ait une bonne circulation de l'air à travers elle.
  • Page 57 La concentration de monoxyde de carbone a chuté en dessous de réglage du ventilateur Retard de relais ventilateur a été dépassé Notez que le réglage du ventilateur "désactiver" fera le relais du ventilateur de ne pas s'engager. Le relais de ventilateur s'engagera en condition de défaut (si d’ventilateur de condition de trouble est réglé...
  • Page 59 Autre connexion à un panneau d'alarm Dans cette application (ci-dessous), le ventilateur ou le relais primaire est utilisé comme un relais d'alarme de bas niveau. Le relais d'alarme ou secondaire est utilisée dans la configuration normalement fermée d'un relais de surveillance. Les détecteurs fonctions critiques sont tous contrôlés par le diagnostic de logiciels qui testent en permanence et vérifier son fonctionnement.

  • Page 60: Mettre En Marche

    Operation 1. Avec la fonction d'affichage réglé sur "On", le CM-12 affiche la concentration actuelle de CO ppm ou "0" (zéro) dans l'air. Lorsque la concentration de CO atteint le réglage du relais de ventilateur (35 ppm, par exemple), l'affichage clignote entre “Fan” et "35".
  • Page 61 Sélection configuration par défaut - "dEF" Pour sélectionner la configuration par défaut, en mode normal, appuyez sur le bouton NEXT pour passer à "Con" ou le menu de configuration. Puis appuyez sur le Enter pour entrer dans le menu Con. Le premier choix est le "dEF" ou le réglage par défaut. Appuyez sur ENTER.
  • Page 62 Sélection d’option sondeur - "bUZ" Pour sélectionner la configuration Sondeur, en mode normal, appuyez sur le bouton NEXT pour passer à "Con" ou le menu de configuration. Puis appuyez sur le ENTER pour entrer dans le menu Con. La quatrième sélection est le "bUZ" ou le réglage sondeur.
  • Page 63 Systèmes de diagnostic Le CM-12 moniteur toutes les fonctions critiques de l'unité par le biais de logiciels de diagnostic qui testent et vérifient les opérations unitaires en continu. Si un problème est détecté, l'appareil passe en mode fail-safe/error ou condition de trouble. Dans ce mode d'erreur, le relais d'alarme est activé, la boucle de courant 4-20 ira à...
  • Page 64 Le CM-12 a une longue durée de vie, un capteur électrochimique non remplaçable. Sept (7) ans après la CM-12 est installé le signal de fin de vie du capteur est activé, indiquant que le CM-12 a atteint la fin de sa vie utile typique. Le signal de fin de vie provoque un...
  • Page 65 à la fin de son durée de vie prévue. La fonction de silence continuera d'être disponible pendant 29 jours après le CM-12 déclenche le signal initial de fin de vie. Après ce période de 29 jours, le signal de fin de vie du CM-12 ne peut plus être coupé...

  • Page 66: Test De Fonctionnement

    Test de fonctionnement Vérifiez que l'indicateur d'état CM-12 LED verte est allumée en permanence. Si non, ne pas procéder à des tests. Si l'appareil est en mode d'erreur, contactez votre représentant local ou Macurco représentant du service technique pour obtenir des informations sur la résolution du problème.
  • Page 67  S'assurer entrées de capteurs sont dégagées et sont exempts de débris Général Un kit d'étalonnage sur site, CM6-FCK, est nécessaire pour compléter un test de gaz CO. Ces documents sont disponibles auprès de votre représentant local ou de Macurco.
  • Page 68 Remarque: La concentration de gaz à activer le relais du ventilateur dépend du réglage. Retirez la vis Philips sur le devant de la CM-12. Retirez le capot d’avant. Ouvrez le FCK. Raccorder la bouteille de gaz de 50 ppm pour le régulateur.
  • Page 69 Mettez le régulateur pour démarrer le flux de gaz et d'attendre avec le gaz appliqué en permanence. Avec la fonction d'affichage réglé sur "On", le CM-12 affiche la concentration actuelle de CO ou "0" (zéro) dans l'air. Lorsque la concentration de CO atteint le réglage du relais de ventilateur (35 ppm, par exemple), l'affichage clignote entre “Fan” et “35”.
  • Page 70 Test d’aérosol de monoxyde de carbone Le CME1-FTG est un 11L 500 ppm gaz aérosol de monoxyde de carbone utilisable dans le champ avec le CM-12. Ce gaz de test sur le terrain permet installateurs à faire un test de fonctionnement rapide du capteur de CO. Le taux de débit de la CME1-FTG est de 10 LPM de sorte que vous aurez une minute de gaz ou suffisant pour tester 20-30 capteurs.
  • Page 71 Remarque: Pour obtenir des résultats d’étalonnages optimaux, l'unité doit être dans l'air propre et être dans un faible débit d'air ambiante. Retirez la vis Philips sur le devant de la CM-12. Tirer le panneau sur le devant de l'appareil. Assembler le cylindre de gaz 200 ppm et le régulateur ensemble.
  • Page 72 Macurco garantie les détecteur de monoxyde de carbone CM-12 seront exempts de défauts de matériaux et de fabrication pour une période de deux (2) ans à compter de la date de fabrication (indiqué sur la couverture intérieure de la CM-12), à condition qu'il soit entretenu et utilisé...
