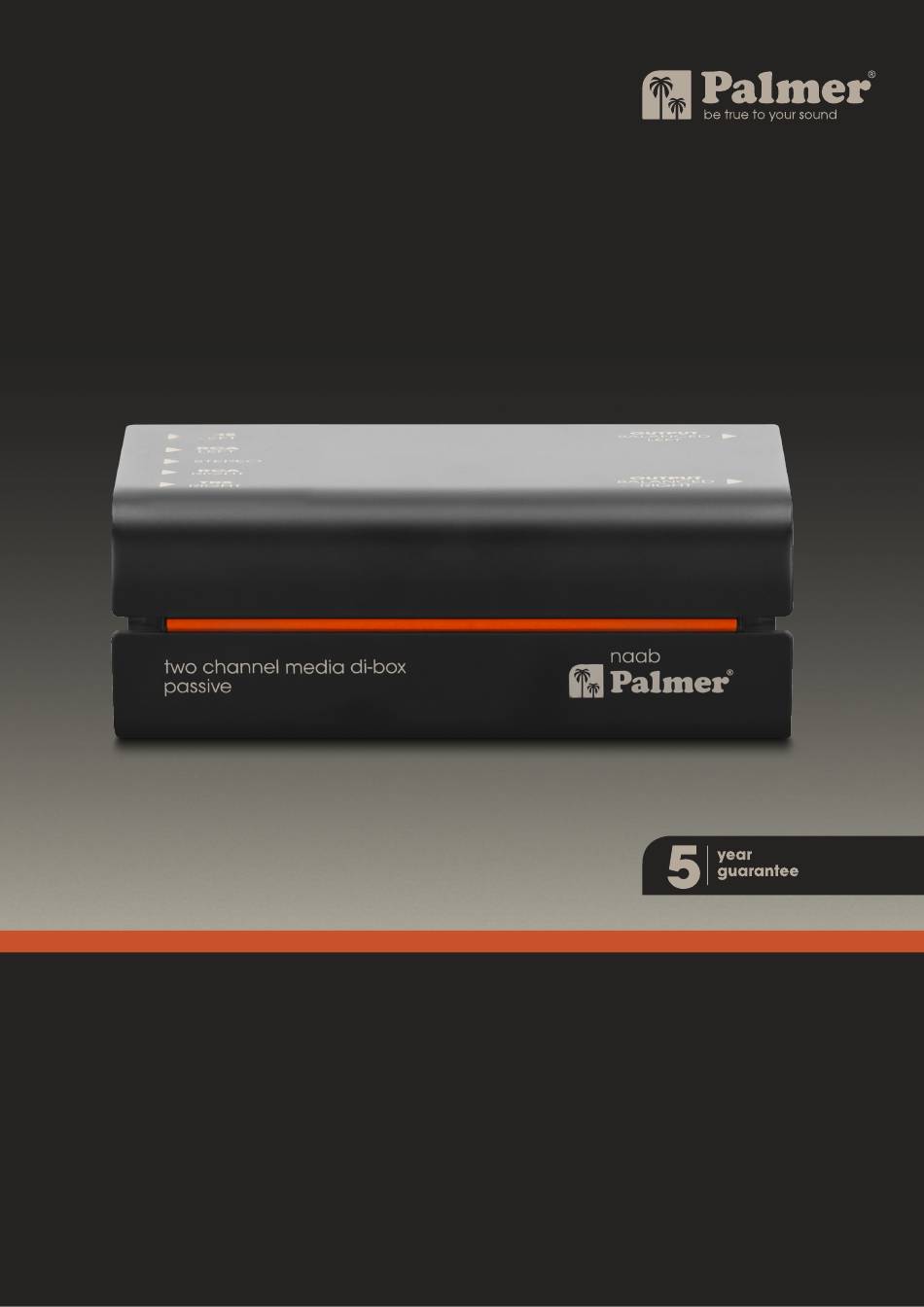

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI naab 2-Kanal Media DI-Box passiv river series...
- Page 2 RIVER SERIES DE BEDIENUNGSANLEITUNG EN USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI...
- Page 3 FRANKFURT naab Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unver- fälscht sein Ziel erreicht: das Herz deiner Zuhörer.
-
Page 4: Bestimmungsgemässer Gebrauch
BEDIENUNGSANLEITUNG naab 2-Kanal Media DI-Box passiv BESTIMMUNGSGEMÄSSER GEBRAUCH Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broad- cast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet! Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen! -
Page 5: Anschlüsse Und Bedienelemente
BEDIENUNGSANLEITUNG naab 2-Kanal Media DI-Box passiv ANSCHLÜSSE UND BEDIENELEMENTE 1. STEREO Unsymmetrischer Stereo-Line-Eingang mit 3,5 mm Miniklinkenbuchse. Verwenden Sie ein abgeschirmtes Stereo-Au- diokabel, um beispielsweise ein Notebook an der Media DI-Box anzuschließen. 2. TRS LEFT / RIGHT Line-Eingänge mit 6,3 mm Klinkenbuchsen, die sowohl für unsymmetrische als auch für symmetrische Verkabelung geeignet sind. - Page 6 BEDIENUNGSANLEITUNG 7. GND SOFT / HARD SOFT: Die Masseverbindung von Ein- und Ausgang besteht über ein RC-Glied. HARD: Es besteht eine direkte Masseverbindung zwischen Ein- und Ausgang. ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass Eingangskanäle von Mischpulten und Audio -Interfaces usw. bei Steckvorgängen stummgeschaltet sind.
- Page 7 BEDIENUNGSANLEITUNG TECHNISCHE DATEN ALLGEMEIN Artikelnummer PNAAB Produktart Line Isolator Anzahl Kanäle passiv Übertrager isoliert Anzahl Eingänge Eingangstyp unsymmetrisch Eingangsanschlüsse Clinch, 6,3 mm Klinke, 3,5 mm Stereo-Klinke Anzahl Ausgänge Ausgangstyp symmetrisch Ausgangsanschlüsse Ground/Lift Schalter Zusätzliche Funktionen Mono Summier Schalter Gehäuse Aluminium Strangguss Abmessungen (H/B/T) 140 x 50 x 98 mm Gewicht...
- Page 8 BEDIENUNGSANLEITUNG...
-
Page 9: Ce-Konformitätserklärung
BEDIENUNGSANLEITUNG ENTSORGUNG VERPACKUNG: HERSTELLERERKLÄRUNGEN 1. Verpackungen können über die üblichen Herstellergarantie & Haftungsbeschränkung Entsorgungswege dem Wertstoffkreislauf Adam Hall GmbH zugeführt werden. Adam-Hall-Str. 1 D-61267 Neu Anspach 2. Bitte trennen Sie die Verpackung ent- sprechend der Entsorgungsgesetze und E-Mail. Info@adamhall.com / +49 (0)6081 / 9419-0. Wertstoffverordnungen in Ihrem Land. - Page 10 FRANKFURT naab Let your signals flow, naturally and powerfully like a river! The River Series embodies this claim down to the last detail: featuring high-precision circuits, designed by our award-winning engineers to ensure your sound reaches its destination – the hearts of your listeners.
-
Page 11: Intended Use
BEDIENUNGSANLEITUNG naab 2-Channel Media DI Box passive INTENDED USE This product is a device for event technology, as well as studio, TV and broadcast! This product has been developed for professional use in the fields of event technology, studio, TV and broadcast. It is not suitable for household use! Furthermore, this product is only intended for qualified users with specialist knowledge of event technology, as well as studio, TV and broadcast! -
Page 12: Connections And Operating Elements
USER MANUAL naab 2-Channel Media DI Box passive CONNECTIONS AND OPERATING ELEMENTS 1. STEREO Unbalanced stereo line input with 3.5 mm mini jack socket. Use a shielded stereo audio cable to connect, for example, a notebook to the Media DI box. 2. -
Page 13: Wiring Examples
USER MANUAL 7. GND SOFT / HARD SOFT: The ground connection of input and output is via an RC element. HARD: There is a direct ground connection between input and output. CAUTION: Connecting signal cables can cause considerable noise. Please make sure that the input channels of mixing console and audio interfaces, etc. -
Page 14: Technical Data
USER MANUAL TECHNICAL DATA GENERAL Product number PNAAB Product type Line Isolator No. of channels Type passive Transformer isolated No. of inputs Input type unbalanced Input connections Cinch, 6.3 mm jack, 3.5 mm stereo jack No. of outputs Output type balanced Output connections Ground/lift switch... - Page 15 USER MANUAL...
- Page 16 USER MANUAL DISPOSAL PACKAGING: MANUFACTURER’S DECLARATIONS 1. Packaging can be fed into the reusable Manufacturer's warranty & limitation of liability material cycle using the usual disposal Adam Hall GmbH methods. Adam-Hall-Str. 1 61627, Neu-Anspach, Germany 2. Please separate the packaging in accordance with disposal laws and recycling regulations in Email: Info@adamhall.com / +49 (0)6081 / 9419-0.
