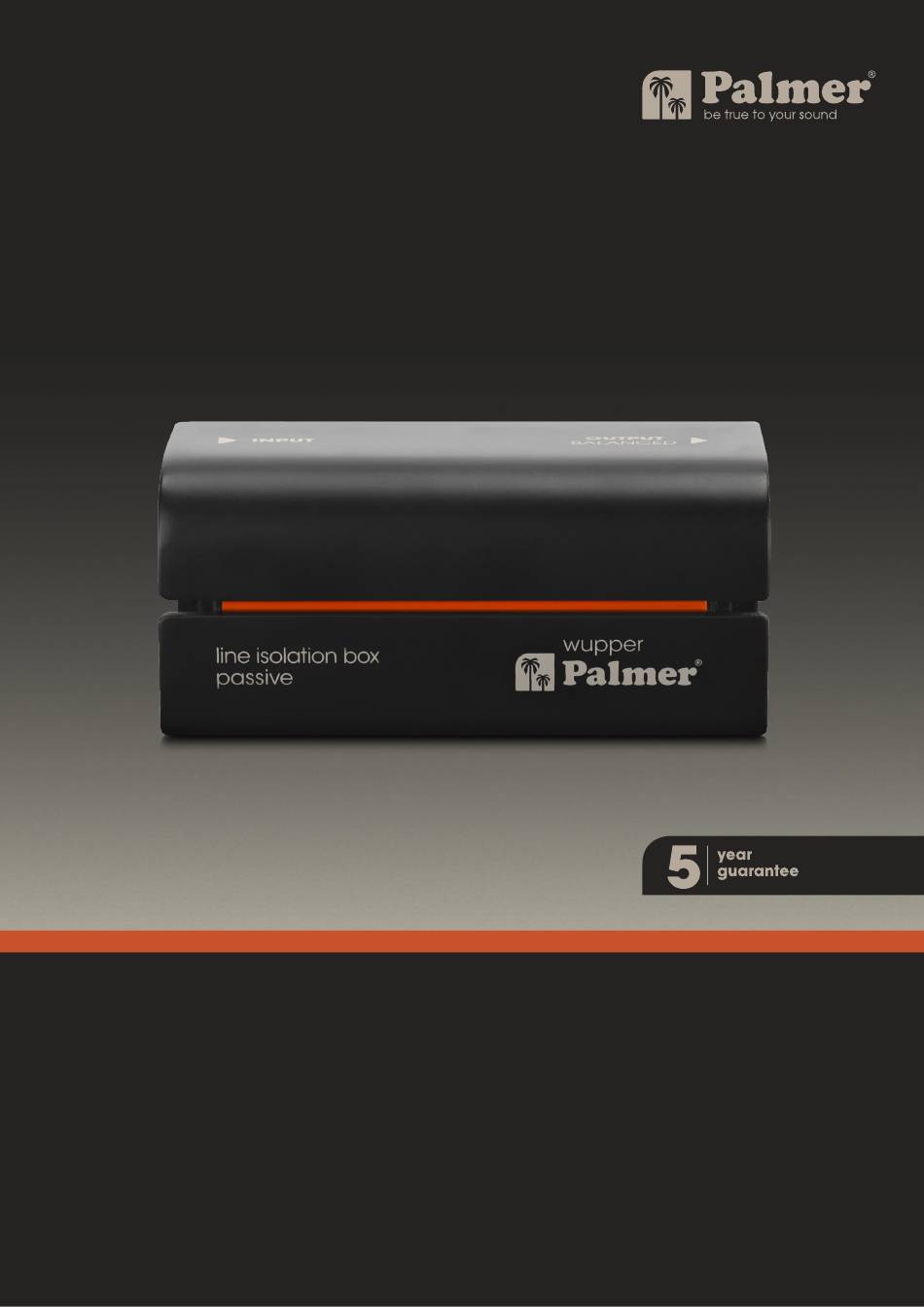

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI wupper Line Isolation Box passiv river series...
- Page 2 RIVER SERIES DE BEDIENUNGSANLEITUNG EN USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI...
- Page 3 Ziel erreicht: das Herz deiner Zuhörer. Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signalfluss und reinen Klang –...
-
Page 4: Bestimmungsgemässer Gebrauch
BEDIENUNGSANLEITUNG wupper Line Isolation Box passiv BESTIMMUNGSGEMÄSSER GEBRAUCH Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broad- cast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet! Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen! - Page 5 BEDIENUNGSANLEITUNG wupper Line Isolation Box passiv ANSCHLÜSSE 1. INPUT Line-Eingang mit 6,3 mm Klinkenbuchse, die sowohl für unsymmetrische als auch für symmetrische Verkabelung geeignet ist. Verwenden Sie ein abgeschirmtes Audiokabel, um beispielsweise ein Keyboard an der Line Isolation Box anzuschließen. 2.
- Page 6 BEDIENUNGSANLEITUNG VERKABELUNGSBEISPIEL balanced or balanced or unbalanced signal unbalanced same level as input signal wupper no ground loop hum...
- Page 7 BEDIENUNGSANLEITUNG TECHNISCHE DATEN ALLGEMEIN Artikelnummer PWUPPER Produktart Line Isolator Anzahl Kanäle passiv Übertrager isoliert Anzahl Eingänge Eingangstyp symmetrisch/unsymmetrisch Eingangsanschlüsse 6,3 mm Klinke Anzahl Ausgänge Ausgangstyp symmetrisch/unsymmetrisch Ausgangsanschlüsse 6,3 mm Klinke Ground/Lift Schalter Nein Gehäuse Aluminium Strangguss Abmessungen (H/B/T) 110 x 50 x 50 mm Gewicht 0,3 kg Umgebungstemperatur im Betrieb...
- Page 8 BEDIENUNGSANLEITUNG...
- Page 9 BEDIENUNGSANLEITUNG ENTSORGUNG VERPACKUNG: HERSTELLERERKLÄRUNGEN 1. Verpackungen können über die üblichen Herstellergarantie & Haftungsbeschränkung Entsorgungswege dem Wertstoffkreislauf Adam Hall GmbH zugeführt werden. Adam-Hall-Str. 1 D-61267 Neu Anspach 2. Bitte trennen Sie die Verpackung ent- sprechend der Entsorgungsgesetze und E-Mail. Info@adamhall.com / +49 (0)6081 / 9419-0. Wertstoffverordnungen in Ihrem Land.
- Page 10 That’s exactly what Palmer® stands for. We have been manufacturing audio tools for professional use on stage, in broadcasting and in the studio since 1980. Musicians and sound engineers around the world value our solutions developed in Germany for their unhindered signal flow and pure sound –...
- Page 11 USER MANUAL wupper Line Isolation Box passive INTENDED USE This product is a device for event technology, as well as studio, TV and broadcast! This product has been developed for professional use in the fields of event technology, studio, TV and broadcast. It is not suitable for household use! Furthermore, this product is only intended for qualified users with specialist knowledge of event technology, as well as studio, TV and broadcast!
- Page 12 USER MANUAL wupper Line Isolation Box passive CONNECTIONS 1. INPUT Line input with 6.3 mm jack socket suitable for both unbalanced and balanced cabling. Use a shielded audio cable to connect, for example, a keyboard to the Line Isolation Box. 2.
-
Page 13: Wiring Example
USER MANUAL WIRING EXAMPLE balanced or balanced or unbalanced signal unbalanced same level as input signal wupper no ground loop hum... -
Page 14: Technical Data
USER MANUAL TECHNICAL DATA GENERAL Product number PWUPPER Product type Line Isolator No. of channels Type passive Transformer isolated No. of inputs Input type symmetrical/asymmetrical Input connections 6.3 mm jack No. of outputs Output type symmetrical/asymmetrical Output connections 6.3 mm jack Ground/lift switch Housing Aluminium continuous casting... - Page 15 USER MANUAL...
- Page 16 USER MANUAL DISPOSAL PACKAGING: MANUFACTURER’S DECLARATIONS 1. Packaging can be fed into the reusable Manufacturer's warranty & limitation of liability material cycle using the usual disposal Adam Hall GmbH methods. Adam-Hall-Str. 1 61627, Neu-Anspach, Germany 2. Please separate the packaging in accordance with disposal laws and recycling regulations in Email: Info@adamhall.com / +49 (0)6081 / 9419-0.
