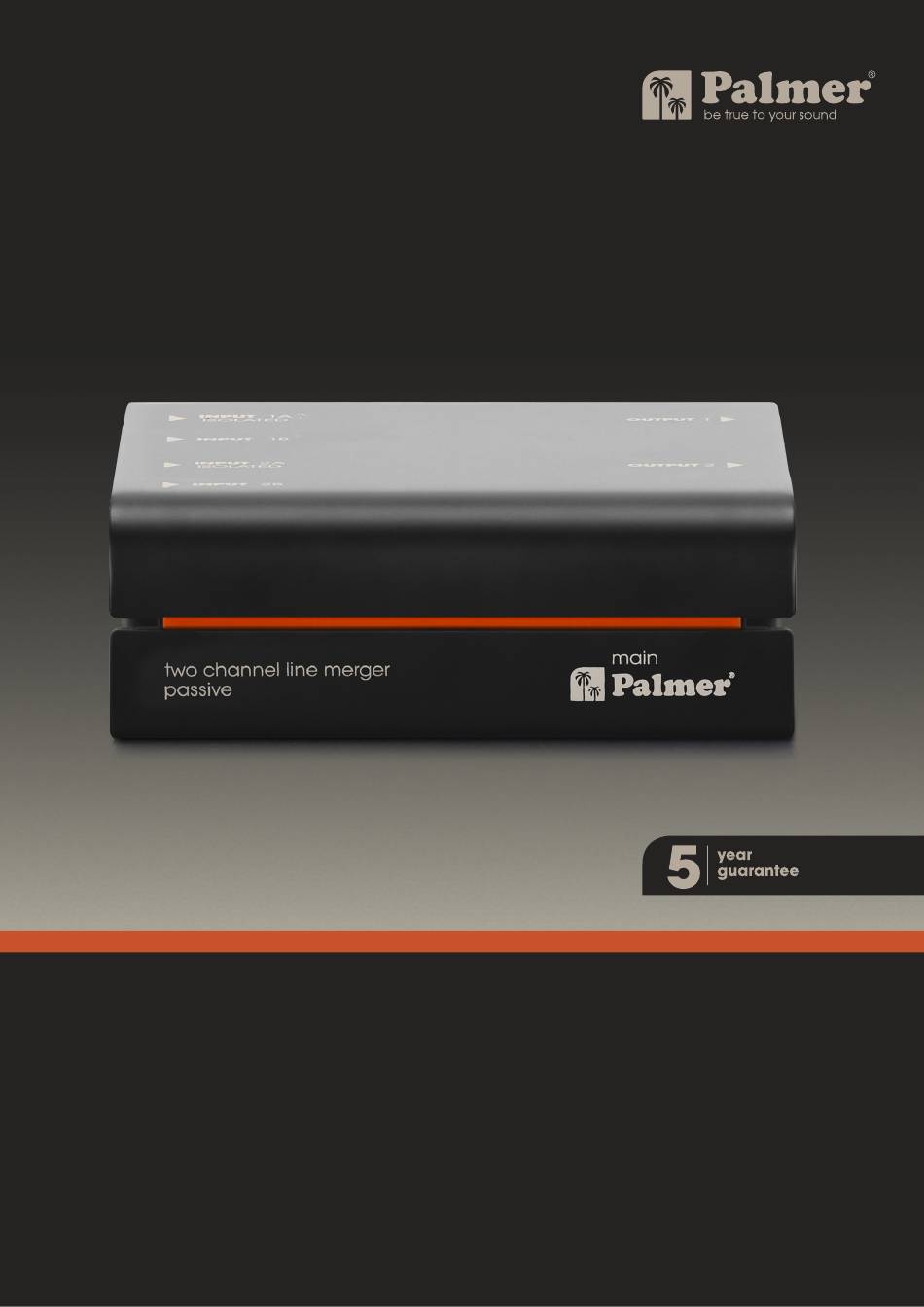

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI main 2-Kanal Line-Summierer passiv...
  • Page 2 RIVER SERIES DE BEDIENUNGSANLEITUNG EN USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI...
  • Page 3 Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signalfluss und reinen Klang – kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen? Auf der Deutschland Karte siehst du, wo der Main entlangfließt: 527 Kilometer durch die Mitte Deutsch-...
  • Page 4 BEDIENUNGSANLEITUNG main 2-Kanal Line-Summierer passiv BESTIMMUNGSGEMÄSSER GEBRAUCH Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broad- cast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet! Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

  • Page 5: Anschlüsse Und Bedienelemente

    BEDIENUNGSANLEITUNG main 2-Kanal Line-Summierer passiv ANSCHLÜSSE UND BEDIENELEMENTE 1. INPUT 1A / 1B Symmetrische Line-Eingänge mit weiblichen 3-Pol XLR-Buchsen. Die Audiosignale der beiden Eingänge INPUT 1A und INPUT 1B werden Mono summiert am Ausgang OUTPUT 1 ausgegeben. 2. INPUT 2A / 2B Symmetrische Line-Eingänge mit weiblichen 3-Pol XLR-Buchsen.
  • Page 6 BEDIENUNGSANLEITUNG VERKABELUNGSBEISPIEL MIXER 1 INPUT 1A ISOLATED OUTPUT 1 INPUT 2A ISOLATED main OUTPUT 2 INPUT 1B INPUT 2B MIXER 2...
  • Page 7 BEDIENUNGSANLEITUNG TECHNISCHE DATEN ALLGEMEIN Artikelnummer PMAIN Produktart Line Summierer Anzahl Kanäle passiv Übertrager isoliert Anzahl Eingänge Eingangstyp symmetrisch Eingangsanschlüsse Anzahl Ausgänge Ausgangstyp symmetrisch Ausgangsanschlüsse Ground/Lift Schalter Gehäuse Aluminium Strangguss Abmessungen (H/B/T) 140 x 50 x 128 mm Gewicht 0,8 kg Umgebungstemperatur im Betrieb -20°C…70°C Relative Luftfeuchtigkeit...
  • Page 8 BEDIENUNGSANLEITUNG...
  • Page 9 BEDIENUNGSANLEITUNG...
  • Page 10 BEDIENUNGSANLEITUNG ENTSORGUNG VERPACKUNG: HERSTELLERERKLÄRUNGEN 1. Verpackungen können über die üblichen Herstellergarantie & Haftungsbeschränkung Entsorgungswege dem Wertstoffkreislauf Adam Hall GmbH zugeführt werden. Adam-Hall-Str. 1 D-61267 Neu Anspach 2. Bitte trennen Sie die Verpackung ent- sprechend der Entsorgungsgesetze und E-Mail. Info@adamhall.com / +49 (0)6081 / 9419-0. Wertstoffverordnungen in Ihrem Land.
  • Page 11 FRANKFURT main Let your signals flow, naturally and powerfully like a river! The River Series embodies this claim down to the last detail: featuring high-precision circuits, designed by our award-winning engineers to ensure your sound reaches its destination – the hearts of your listeners.
  • Page 12 USER MANUAL main 2-channel line summing unit passive INTENDED USE This product is a device for event technology, as well as studio, TV and broadcast! This product has been developed for professional use in the fields of event technology, studio, TV and broadcast. It is not suitable for household use! Furthermore, this product is only intended for qualified users with specialist knowledge of event technology, as well as studio, TV and broadcast!

  • Page 13: Connections And Operating Elements

    USER MANUAL main 2-channel line summing unit passive CONNECTIONS AND OPERATING ELEMENTS 1. INPUT 1A / 1B Balanced line inputs with female 3-pin XLR connectors. The audio signals of the INPUT 1A and INPUT 1B inputs are summed mono and output at the OUTPUT 1 output. 2.

  • Page 14: Wiring Example

    USER MANUAL WIRING EXAMPLE MIXER 1 INPUT 1A ISOLATED OUTPUT 1 INPUT 2A ISOLATED main OUTPUT 2 INPUT 1B INPUT 2B MIXER 2...

  • Page 15: Technical Data

    USER MANUAL TECHNICAL DATA GENERAL Product number PMAIN Product type Line summator No. of channels Type passive Transformer isolated No. of inputs Input type balanced Input connections No. of outputs Output type balanced Output connections Ground/lift switch Housing Aluminium continuous casting Dimensions (H/W/D) 140 x 50 x 128 mm Weight...
  • Page 16 USER MANUAL...
  • Page 17 USER MANUAL...
  • Page 18 USER MANUAL DISPOSAL PACKAGING: MANUFACTURER’S DECLARATIONS 1. Packaging can be fed into the reusable Manufacturer's warranty & limitation of liability material cycle using the usual disposal Adam Hall GmbH methods. Adam-Hall-Str. 1 61627, Neu-Anspach, Germany 2. Please separate the packaging in accordance with disposal laws and recycling regulations in Email: Info@adamhall.com / +49 (0)6081 / 9419-0.
  • Page 19 Questo è esattamente ciò che promette, e mantiene, Palmer®. Dal 1980 produciamo strumenti audio per l’uso professionale sul palco, nelle trasmissioni e in studio. Le nostre soluzioni, sviluppate in Germania, sono apprezzate da musicisti e tecnici del suono di tutto il mondo per il flusso di segnale continuo e il suono puro, limpido e vibrante come l’acqua.
  • Page 20 MANUAL DE USUARIO main Sommatore di linee a 2 canali passivo USO PREVISTO Questo prodotto è un dispositivo per la tecnologia degli eventi, ideale anche in studio, per la TV e la radiotra- smissione! Il prodotto è stato sviluppato per l’uso professionale nei campi della tecnologia degli eventi, degli studi, della TV e della radiotrasmissione.

  • Page 21: Collegamenti Ed Elementi Di Comando

    MANUAL DE USUARIO main Sommatore di linee a 2 canali passivo COLLEGAMENTI ED ELEMENTI DI COMANDO 1. INPUT 1A / 1B Ingressi di linea bilanciati con connettori XLR femmina a 3 pin. I segnali audio degli ingressi INPUT 1A e INPUT 1B sono sommati in mono e vengono emessi sull’uscita OUTPUT 1. 2.

  • Page 22: Esempio Di Cablaggio

    MANUAL DE USUARIO ESEMPIO DI CABLAGGIO MIXER 1 INPUT 1A ISOLATED OUTPUT 1 INPUT 2A ISOLATED main OUTPUT 2 INPUT 1B INPUT 2B MIXER 2...
  • Page 23 MANUAL DE USUARIO DATI TECNICI DATI GENERALI Codice prodotto PMAIN Tipologia di prodotto Sommatore di linee Numero di canali Tipo passivo Trasformatore di isolamento sì Numero di ingressi Tipo di ingresso bilanciato Connessioni di ingresso Numero di uscite Tipo di uscita bilanciato Connessioni di uscita Interruttore ground/lift...
  • Page 24 MANUAL DE USUARIO...
  • Page 25 MANUAL DE USUARIO...
  • Page 26 MANUAL DE USUARIO SMALTIMENTO IMBALLAGGIO: DICHIARAZIONI DEL PRODUTTORE Garanzia del produttore e limitazione di responsabilità 1. Gli imballaggi possono essere riciclati tramite Adam Hall GmbH i consueti canali di smaltimento. Adam-Hall-Str. 1 2. Separare l'imballaggio in conformità alle D-61267 Neu Anspach leggi sullo smaltimento e ai regolamenti sui E-mail: Info@adamhall.com / +49 (0)6081 / 9419-0.
  • Page 27 C’est là précisément la vocation de Palmer®. Depuis 1980, nous fabriquons des outils audio destinés à une utilisation professionnelle sur scène, en radio/télévision et en studio. Les musiciens et ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur respect des signaux audio et...
  • Page 28 MANUEL D’UTILISATEUR main Sommateur 2 canaux au niveau ligne UTILISATION PRÉVUE Ce produit est un appareil destiné à l’événementiel, le studio d’enregistrement, la télévision et la radio. Ce produit a été développé pour une utilisation professionnelle dans les domaines de l’événementiel, du studio d’enregistrement, de la télévision et de la radio.
  • Page 29 MANUEL D’UTILISATEUR main Sommateur 2 canaux au niveau ligne CONNEXIONS ET CONTRÔLES 1. INPUT 1A / 1B Entrées symétriques au niveau ligne sur embases XLR 3 points femelles. Les signaux audio arrivant sur les entrées INPUT 1A et INPUT 1B sont sommés en mono puis envoyés à la sortie OUTPUT 1. 2.

  • Page 30: Exemple De Câblage

    MANUEL D’UTILISATEUR EXEMPLE DE CÂBLAGE MIXER 1 INPUT 1A ISOLATED OUTPUT 1 INPUT 2A ISOLATED main OUTPUT 2 INPUT 1B INPUT 2B MIXER 2...
  • Page 31 MANUEL D’UTILISATEUR CARACTÉRISTIQUES TECHNIQUES GÉNÉRALITÉS Référence produit PMAIN Type de produit Sommateur au niveau ligne Nombre de canaux Type passif Isolation par transformateur audio Nombre d'entrées Type d'entrée symétrique Connexions d'entrée Nombre de sorties Type de sortie symétrique Connecteurs de sortie Sélecteur de levage de masse (Ground Lift) Boîtier Aluminium moulé...
  • Page 32 MANUEL D’UTILISATEUR...
  • Page 33 MANUEL D’UTILISATEUR...
  • Page 34 MANUEL D’UTILISATEUR ÉLIMINATION DÉCLARATIONS DU FABRICANT EMBALLAGE : 1. Les emballages peuvent être amenés au Garantie du fabricant et limitation de responsabilité circuit de recyclage via les voies de collecte Adam Hall GmbH habituelles. Adam-Hall-Tr. 1 D-61267 Neu Anspach 2. Veuillez séparer l’emballage du produit conformément à...
  • Page 35 Porque esa es exactamente la promesa de Palmer®. Desde 1980 fabricamos herramientas de audio para uso pro- fesional en radiodifusión, escenarios y estudios. Los músicos e ingenieros de sonido de todo el mundo aprecian nuestras soluciones desarrolladas en Alemania por su flujo limpio de señales y su sonido puro: ¡tan cristalino y vivo...
  • Page 36 MANUAL DE INSTRUCCIONES main Combinador de línea de 2 canales pasiva USO PREVISTO ¡Este producto es un equipo para eventos, así como para el estudio, la televisión y el broadcast! Este producto ha sido diseñado para el uso profesional en eventos, estudios, televisión y broadcast. ¡No es apto para uso en los hogares! Además, este producto está...

  • Page 37: Conexiones Y Controles

    MANUAL DE INSTRUCCIONES main Combinador de línea de 2 canales pasiva CONEXIONES Y CONTROLES 1. INPUT 1A / 1B Entradas de línea balanceadas con conectores XLR hembra de 3 pines. Las señales de audio de las entradas INPUT 1A e INPUT 1B se suman en mono y se envían a la salida OUTPUT 1. 2.

  • Page 38: Ejemplo De Cableado

    MANUAL DE INSTRUCCIONES EJEMPLO DE CABLEADO MIXER 1 INPUT 1A ISOLATED OUTPUT 1 INPUT 2A ISOLATED main OUTPUT 2 INPUT 1B INPUT 2B MIXER 2...

  • Page 39: Características Técnicas

    MANUAL DE INSTRUCCIONES CARACTERÍSTICAS TÉCNICAS GENERAL Referencia PMAIN Tipo de producto Combinador de línea N.º de canales Tipo pasivo Aislados por transformador sí N.º de entradas Tipo de entrada balanceada Conectores de entrada N.º de salidas Tipo de salida balanceada Conectores de salida Conmutador de desconexión a tierra sí...
  • Page 40 MANUAL DE INSTRUCCIONES...
  • Page 41 MANUAL DE INSTRUCCIONES...
  • Page 42 MANUAL DE INSTRUCCIONES ELIMINACIÓN EMBALAJE: DECLARACIONES DEL FABRICANTE Garantía del fabricante y exención de responsabilidad 1. Los embalajes se pueden llevar a reciclar Adam Hall GmbH a través de las vías de eliminación habituales. Adam-Hall-Str. 1 2. Separe los materiales de embalaje de acuerdo D-61267 Neu-Anspach (Alemania) con las leyes de eliminación de residuos y las Correo electrónico: info@adamhall.com / +49 (0)6081 /...
  • Page 43 że Państwa dźwięk dotrze do celu - do serc słuchaczy. To właśnie oznacza Palmer®. Od 1980 r. produkujemy narzędzia audio do profesjonalnego użytku na scenie, w telewizji i w studio. Muzycy i inżynierowie dźwięku na całym świecie cenią nasze rozwiązania opracowane w Niemczech za niezakłócony przepływ sygnału i czysty dźwięk - tak krystalicznie czysty i żywy jak woda! Cóż...

  • Page 44: Instrukcja Obsługi

    INSTRUKCJA OBSŁUGI main 2-kanałowy sumator linii pasywny ZAMIERZONE ZASTOSOWANIE Produkt ten jest urządzeniem dla techniki eventowej, jak również do studia, telewizji i transmisji! Produkt ten został opracowany z myślą o profesjonalnym zastosowaniu w dziedzinie techniki eventowej, studyjnej, telewizyjnej i trans- misyjnej.
  • Page 45 INSTRUKCJA OBSŁUGI main 2-kanałowy sumator linii pasywny PRZYŁĄCZA I ELEMENTY OBSŁUGI 1. INPUT 1A / 1B Zbalansowane wejścia liniowe z żeńskimi 3-pinowymi złączami XLR. Sygnały audio z wejść INPUT 1A i INPUT 1B są sumowane do mono i wyprowadzane na wyjście OUTPUT 1. 2.
  • Page 46 INSTRUKCJA OBSŁUGI PRZYKŁAD OKABLOWANIA MIXER 1 INPUT 1A ISOLATED OUTPUT 1 INPUT 2A ISOLATED main OUTPUT 2 INPUT 1B INPUT 2B MIXER 2...
  • Page 47 INSTRUKCJA OBSŁUGI DANE TECHNICZNE OGÓLNA CHARAKTERYSTYKA Numer produktu PMAIN Typ produktu Sumator linii Liczba kanałów pasywny Transformator izolowany Liczba wejść Typ wejścia zbalansowane Przyłącza wejściowe Liczba wyjść Typ wyjścia zbalansowane Przyłącza wyjściowe Przełącznik uziemienia Obudowa Odlew aluminiowy Wymiary (wys. / szer. / gł.) 140 x 50 x 128 mm Waga 0.8 kg...
  • Page 48 INSTRUKCJA OBSŁUGI...
  • Page 49 INSTRUKCJA OBSŁUGI...
  • Page 50 INSTRUKCJA OBSŁUGI UTYLIZACJA OŚWIADCZENIA PRODUCENTA OPAKOWANIE: 1. Opakowania mogą być przekazywane do Gwarancja producenta i ograniczenie odpowiedzial- systemu recyklingu zwykłymi kanałami utylizacji. ności Opakowania można oddać do recyklingu. Adam Hall GmbH Adam-Hall-Str. 1 2. Należy oddzielić opakowanie zgodnie z D-61267 Neu Anspach przepisami dotyczącymi utylizacji i przepisami dotyczącymi recyklingu, E-mail: Info@adamhall.com / +49 (0)6081 / 9419-0.
