Rilevatore a microonde ad effetto Doppler 3518MW
1. Funzionalità
Il 3518MW è un rivelatore elettronico di movimento a microonde ad effetto doppler abbinabile alla barriera a raggi infrarossi 3518 sia in ambienti esterni che interni.
L'ampio angolo di apertura assicura la completa copertura della zona protetta dalla barriera IR 3518, è possibile creare in questo modo una protezione a doppia
tecnologia.

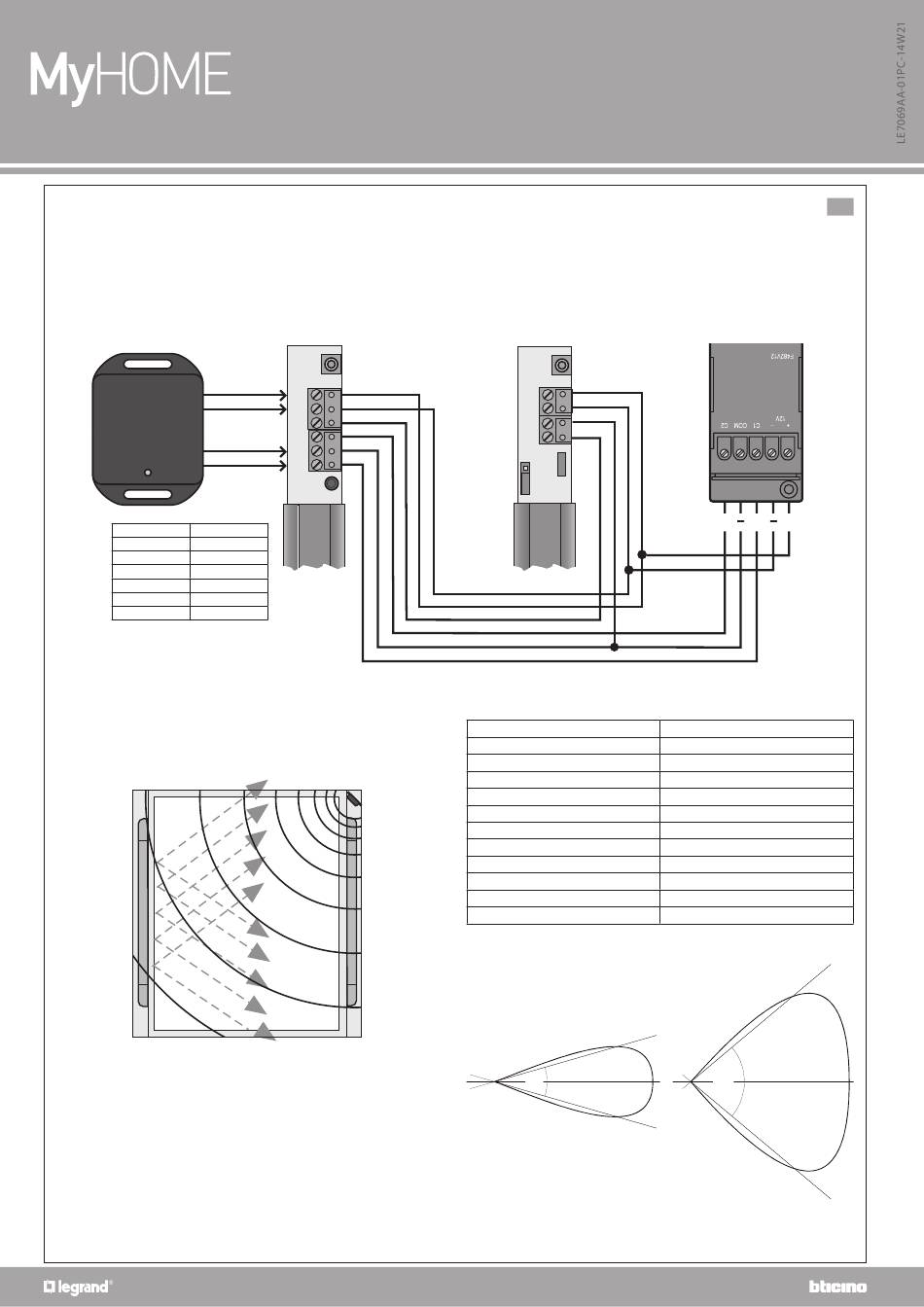

2. Collegamenti elettrici
3518MW è sigillato e non è possibile aprirne il corpo senza danneggiarlo; il cavo presaldato che esce dal sensore deve essere collegato sulla stessa morsettiera della barriera 3518
Rx in modo che i contatti d'allarme siano in parallelo, in questo modo i due rivelatori lavorano in "AND".
3518MW
Grigio
Colore cavo
Morsetto
Rosso
13,8
Grigio
GND
Giallo
ALL0
Verde
ALL1
Bianco
Non usato
Arancio
Non usato
3. Orientamento
Il rivelatore deve essere posizionato in prossimità del ricevitore 3518, la posizione
ideale è in alto, nell'angolo tra la parete e il soffitto, orientato a 45° verso il basso in
modo che guardi lungo la barriera 3518. La staffa di supporto può essere fissata a
muro o a soffitto indifferentemente, secondo le esigenze del caso.
TX
4. Taratura
3518MW non richiede alcuna taratura ha una portata di 3m e non è possibile
modificarne l'impostazione.
5. Avvertenze
Evitare che oggetti creino zone cieche nell'area protetta. L'installazione di più sensori
nello stesso ambiente deve essere ponderata con cura: è importante che l'emissione
del primo sensore non raggiunga il secondo né per via diretta, né per riflessione
nell'ambiente circostante. 3518MW, non deve essere utilizzato come sensore
stand-alone.
RX
S1
MS1
Rosso
13,8
GND
PT0
PT1
Giallo
ALL0
ALL1
Verde
LED
JP2
3518MW
RX
www.legrand.com
TX
S1
MS1
13,8
GND
PT0
PT1
JP10
6.Dati tecnici
Alimentazione
Tensione nominale Vn
Corrente assorbita a Vn
Frequenza
Massima potenza irradiata
Caratteristiche segnale emesso
Portata
Temperatura di funzionamento
Resistenza contatto d'allarme n.c.
Ritenuta allarme
Dimensioni
Peso
7.Campo di irradiazione
Irradiazione orizzontale
32°
3518MW
Interfaccia contatti
F482V12
+
T
C
9 Vdc – 16 Vdc
13,8 Vdc
13 mA
24,162 GHz
40 mW E.I.R.P.
Pulsato, duty-cicle 10%
Fissa 3m
-25°C – +55 °C
Max 40 ohm
2 sec
40 x 56 x 20 mm
30 g
Irradiazione verticale
80°
I
