Vermijd blootstelling aan sterke temperatuurschommelingen of direct zonlicht. Nooit
monteren in de buurt van een watertoevoer of een afvoergoot! De melder niet monteren in
de buurt van de airconditioning of verwarming. Let er bij het kiezen van de installatielocatie
op dat er niets de detectie kan verstoren en dat de infraroodcel correct kan werken. Vermijd
obstakels. Het detectieveld moet vrij zijn.
b. Aansluiting
Beim Einbau an der Decke in einer Höhe von über 1.70 m (außerhalb der Griffweite),
wird der Bewegungsmelder zwischen dem Originalschalter und der Beleuchtung
angeschlossen. Bohren Sie mit einer ø63 mm Lochsäge ein Loch in die Decke.

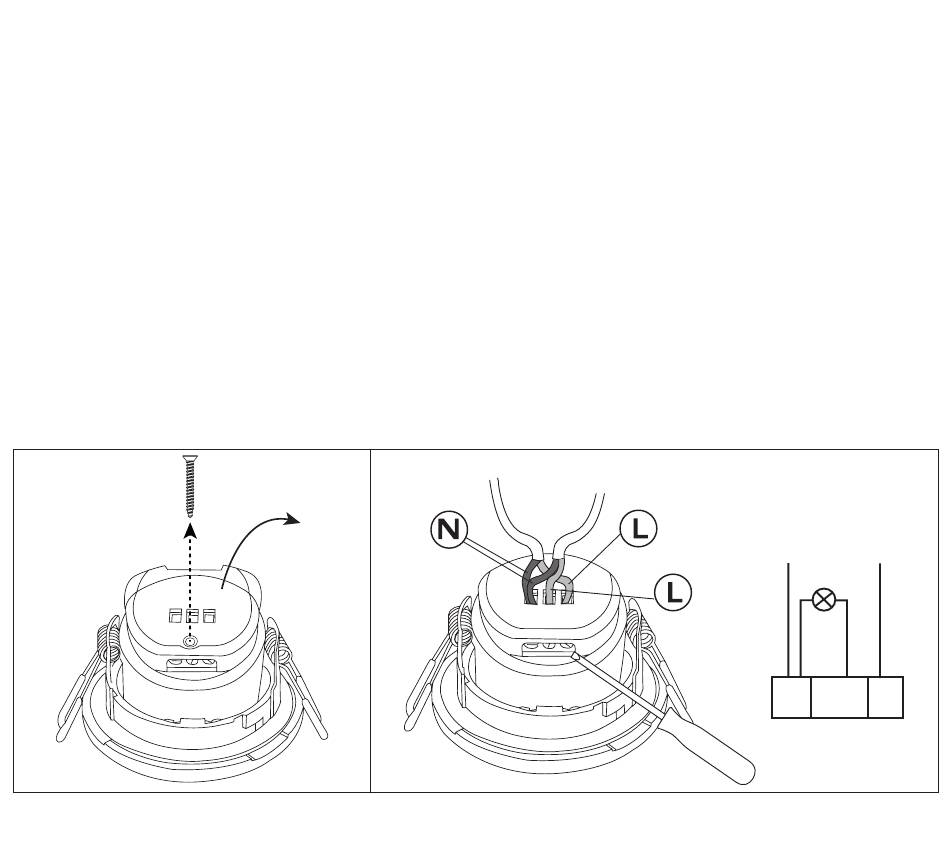

Deze krijgt stroom via 4 draden. Let op de kleuren:
230V = L : fase - bruin - N : neutraal - blauw.
aan te sluiten apparaat = L' : fase - bruin - N : neutraal - blauw.
Aan te sluiten op een lamp klasse II (moet niet geaard zijn).
• Schakel de stroom uit in uw zekeringkast,
• demonteer uw bestaande lamp indien nodig.
1 2
lamp
lampe
230V
230V
L
N
'
N L' L
bewegingsmelder
DETECTEUR
