tibelec ST45A Instructions Manual page 3

soleil. Ne le montez jamais à proximité d'une arrivée d'eau ou d'un évier ! Ne montez
pas le détecteur à proximité de système de climatisation ou de chauffage. Choisissez
bien votre emplacement de sorte que rien ne puisse perturber la détection et pour
que la cellule infrarouge fonctionne correctement. Evitez les obstacles, le champ de
détection doit être libre.

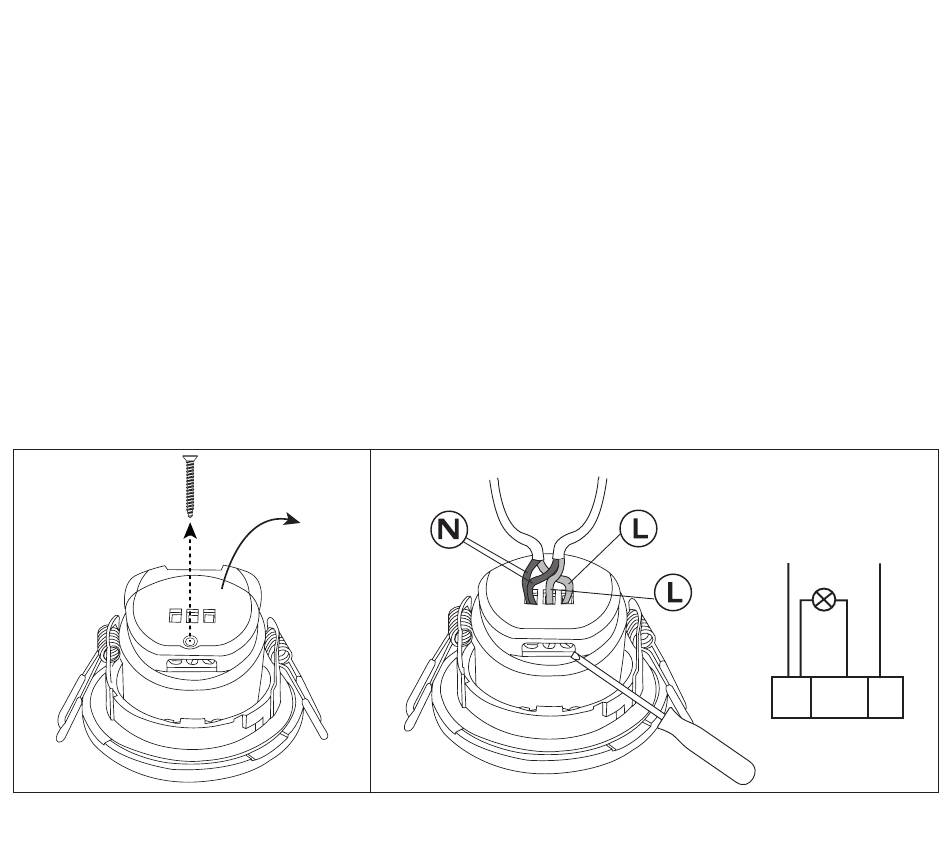

b. Branchement
A encastrer au plafond à + de 1m70 (hors de portée de bras), le détecteur est raccordé
entre l'interrupteur d'origine et l'éclairage.
Perçez le plafond avec une scie cloche ø63mm.
Il est alimenté par 4 fils, attention de bien respecter les couleurs :
230V = L : phase - marron - N : neutre - bleu.
appareil à connecter = L' : phase - marron - N : neutre - bleu.
A brancher sur un luminaire Classe II ( ne devant pas être raccordé à la terre).
• Coupez le courant à votre tableau électrique,
• démontez votre luminaire existant si nécessaire.
1 2
lampe
230V
230V
L
N
'
N L' L
DETECTEUR
3
