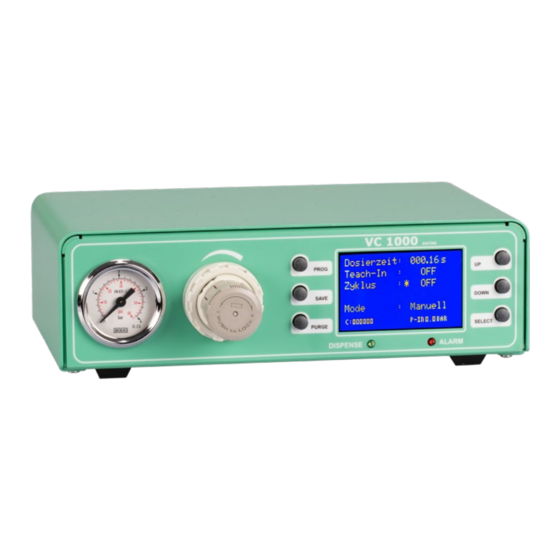

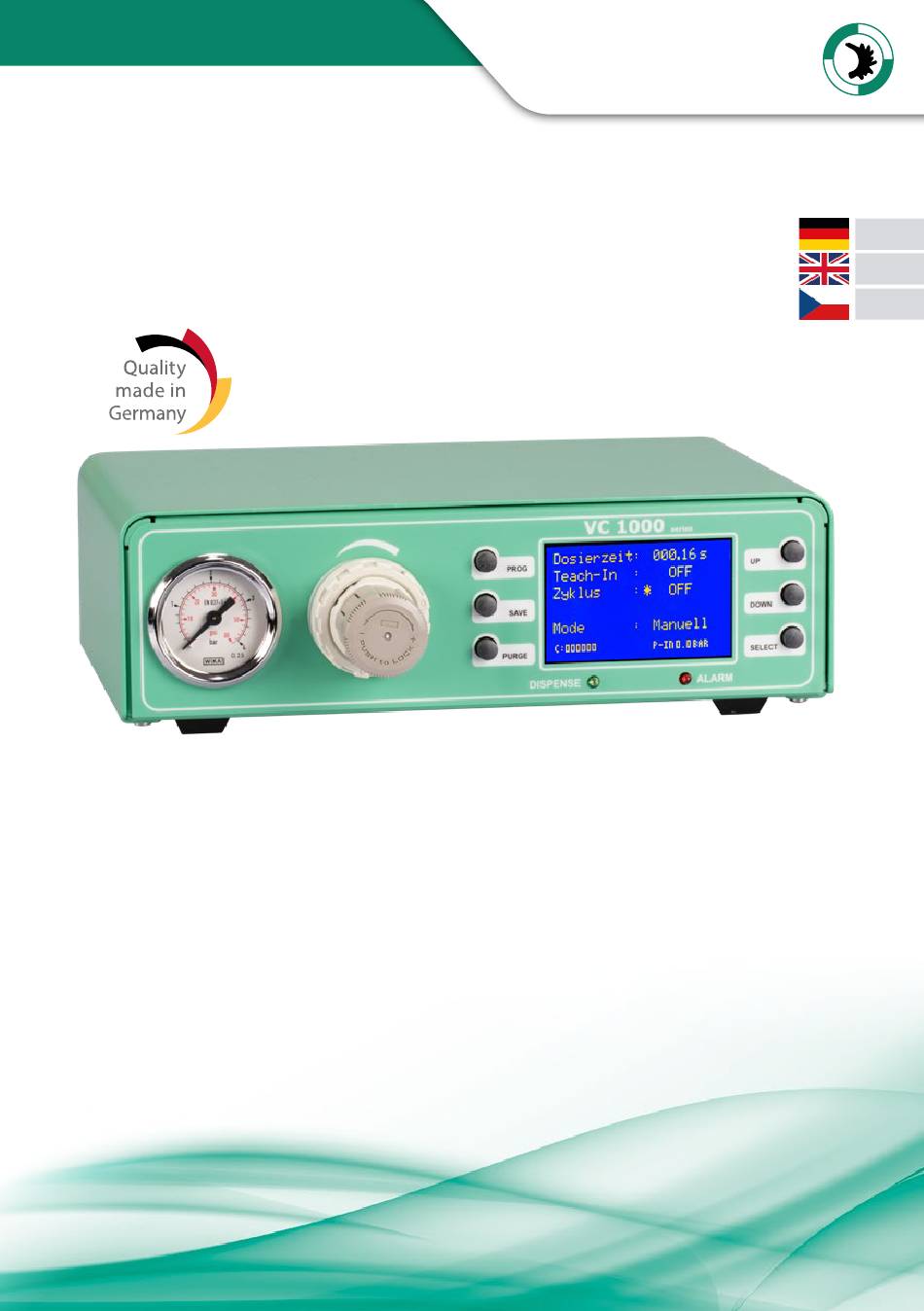

- Page 1 VIEWEG Bedienungsanleitung Operating Instructions Uživatelský Manuál Ventilsteuergerät VC 1000 Valve controller VC 1000 Řídící jednotka VC 1000 Version 2023/02-01 © VIEWEG GmbH...
- Page 2 VIEWEG Deutsch English Czech...
-
Page 3: Table Of Contents
Bedienungsanleitung VC 1000 VIEWEG Deutsch Inhaltsverzeichnis 1 Allgemeines 1 1 Das VC 1000 1 2 Bestimmungsgemäße Verwendung 1 3 Lieferumfang 2 Sicherheitshinweise 2 1 Allgemeines zur Sicherheit 2 2 Gefahren für den Bediener 2 3 Sicherheitshinweise zur Elektrik 2 4 Sicherheitshinweise zu Hilfs- und Betriebsstoffen 3 Über Ihr Ventilsteuergerät... -
Page 4: Allgemeines
Falls Sie weitere Informationen benötigen oder wenn Fragen auftreten sollten, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug behandelt werden, dann wenden Sie sich bitte direkt an uns Ihre VIEWEG GmbH 1.1 Das VC 1000 Die Ventilsteuergeräte der Serie VC 1000 unterscheiden sich technisch nur geringfügig voneinander Aus diesem Grund wird im Nachfolgenden nur vom VC 1000 gesprochen Das digitale Ventilsteuergerät der Serie VC 1000 dient zur präzisen Steuerung von... -
Page 5: 3 Lieferumfang
Bedienungsanleitung VC 1000 VIEWEG Zu nicht bestimmungsgemäßer Verwendung zählen: • Änderungen am Gerät und seinen Komponenten, die nicht ausdrücklich in der Bedienungsanleitung empfohlen werden • Einsatz nicht kompatibler, oder beschädigter Ersatzteile • Verwendung von nicht zugelassenem Zubehör oder Hilfsgeräten •... -
Page 6: Sicherheitshinweise
Bedienungsanleitung VC 1000 VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen Setzen Sie das Gerät nur gemäß der Anleitung ein 2.2 Gefahren für den Bediener Vor Gebrauch die Bedienungsanleitung sorgfältig lesen... -
Page 7: Über Ihr Ventilsteuergerät
Bedienungsanleitung VC 1000 VIEWEG 3 Über Ihr Ventilsteuergerät 1 Manometer f Druckluftausgang 6 Anschluss Fußschalter 2 Druckregler 7 Netzschalter 3 Bedientasten 8 Druckluft kontinuierlich 4 Display 9 Druckluft gepulst 5 Status LEDs 10 Sicherung 2A T 11 Netzeingang 12 I/O-Port... -
Page 8: Inbetriebnahme
Bedienungsanleitung VC 1000 VIEWEG 4 Inbetriebnahme 4.1 Gerät anschließen • Packen Sie das Dosiergerät aus und stellen Sie es an einem trockenen, spritzwassergeschützten Ort auf • Versorgen Sie das Ventilsteuergerät mit Druckluft Stellen Sie sicher, dass die Druckluftzufuhr trocken ist Verwenden Sie hierfür einen 5-Mikron-Filter... -
Page 9: Betrieb
Bedienungsanleitung VC 1000 VIEWEG 5 Betrieb 5.1 Standardanzeige Markierung Eingegebene Einstellbare Werte Parameter Programm 1 - 7 Programm- oder Manuell wahl Zykluszähler Anzeige (flüchtig) Eingangsdruck 5.2 Status LEDs Unterhalb des Displays befinden sich die Status-LED´s des VC 1000 DISPENSE Die DISPENSE LED leuchtet, während das Dosierventil angesteuert wird ALARM Die ALARM LED leuchtet, wenn einer der folgenden Zustände auftritt:... -
Page 10: 3 Bedientasten
Bedienungsanleitung VC 1000 VIEWEG 5.3 Bedientasten PROG Durch Drücken der PROG-Taste gelangen Sie zum Startbildschirm Dort können Sie zum Beispiel das Programm wechseln SAVE Die SAVE-Taste speichert die aktuellen Werte in ein Programm Zum Abspeichern halten Sie die SAVE-Taste für mindestens 2 Sekunden gedrückt Mit den UP und Down-Tasten kann das... -
Page 11: Einstellbare Parameter
Bedienungsanleitung VC 1000 VIEWEG 6 Einstellbare Parameter 6.1 Einstellung der Betriebsart / Programm Durch Drücken der Taste PROG kann man auf das nächste Programm, bzw Betriebsart umschalten Manuell: In dieser Betriebsart wird die Dosierzeit nicht gespeichert Jede neue Dosierung läuft, solange das Dosiersignal (Fußschalter / Spülen / I/O-Start) anliegt und beginnt anschließend wieder bei 0 00 Sekunden... -
Page 12: 5 Einstellung Des Zyklus-Wartezeit (Zyk-Wartez)
Bedienungsanleitung VC 1000 VIEWEG 6.5 Einstellung des Zyklus-Wartezeit (Zyk-Wartez) Die Zyklus-Wartezeit kann über die UP und DOWN Tasten eingestellt werden Bei deaktiviertem Zyklus-Betrieb wird die Zyklus-Wartezeit automatisch ausgeblendet Dieser Wert kann von 0,05 bis 999,99 Sekunden eingestellt werden 6.6 Zykluszähler Der Zykluszähler zählt die Anzahl der durchgeführten Dosierungen nach dem Ein-... -
Page 13: 2 Einstellungen
Bedienungsanleitung VC 1000 VIEWEG 7.2 Einstellungen Durch Betätigen der SELECT - Taste kann zwischen den Menüpunkten umgeschaltet werden (signalisiert durch das Markierungssternchen) Sprache: Durch Betätigen der Tasten UP/DOWN kann die Menüsprache zwischen Deutsch und Englisch umgeschaltet werden P-Einheit: Durch Betätigen der Tasten UP/DOWN kann die Einheit für die digitale Druckanzeige,... -
Page 14: Entsorgung
Bedienungsanleitung VC 1000 VIEWEG 9 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden Nach Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) sind diese an den dafür eingerichteten Sammelstellen abzugeben, um einer Wiederverwendung zugeführt zu werden... -
Page 15: Elektrische Anschlüsse
Bedienungsanleitung VC 1000 VIEWEG 11 Elektrische Anschlüsse 11.1 I/O-Port Typ: 15-pol SubD Buchse 2-reihig Belegung: siehe nachfolgende Tabelle Pin Nr Input / Output Beschreibung Bemerkung: Reserviert Reserviert 24 V DC 24 V DC Ausgang BUSY Gerät dosiert Eingang START Startet Dosiervorgang... -
Page 16: 11 2 Fußschalter
Bedienungsanleitung VC 1000 VIEWEG 11.2 Fußschalter Belegung: Schließkontakt zwischen Pin 1 + 3 startet den Dosiervorgang 3,3 V Das Fußschaltereingangssignal wird aktiviert, wenn der Eingangspin (1) mit dem GND- Pin (3) kurzgeschlossen wird Legen Sie hier keine externe Versorgungsspannung an! WICHTIG Dies kann zu einem Defekt im Gerät führen... - Page 17 Bedienungsanleitung VC 1000 VIEWEG VC 1000 Digitale Ausgänge: Ist der digitale Ausgang gesetzt, Opto- so ist der Optokoppler leitend koppler I/O-Port Ausgang Ausgang Microcontroller VC 1000 Fußschalter: Das Fußschaltereingangssignal ist aktiviert, wenn der Eingangspin (1) mit dem GND-Pin (3) kurzgeschlossen ist...
-
Page 18: Konformitätserklärung
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen Bestimmungen entspricht Produkt: Dosiergerät Typ: VC 1100 Serie VIEWEG Dosier- und Mischtechnik Hersteller: Gewerbepark 13 85402 Kranzberg Tel : +49 8166 6784 -0 Fax: +49 8166 6784 -20 Folgende harmonisierte europäische Normen wurden angewandt:... - Page 19 Operating Instructions VC 1000 VIEWEG English Contents 1 General information 1 1 The VC 1000 1 2 Intended Use 1 3 Scope of delivery 2 Safety instructions 2 1 General safety information 2 2 Dangers for the operator 2 3 Electrical safety instructions...
-
Page 20: General Information
The VC 1000 series valve controller differ only slightly in their technical version For this reason, only the model VC 1000 is referred to below The digital valve control unit of the VC 1000 series is used for the precise control of pneumatically controlled metering valves, such as the DV-5325 metering valve, which... -
Page 21: 3 Scope Of Delivery 21 En
Operating Instructions VC 1000 VIEWEG Non-intended use, which would also void the warranty, includes: • Changes to the device not expressly recommended in the operating instructions • Modifications to the unit and its components • Use of incompatible or damaged spare parts •... -
Page 22: Safety Instructions
Operating Instructions VC 1000 VIEWEG 2 Safety instructions 2.1 General safety information If this device is used for purposes other than those WARNING described in this operating manual, personal injury or damage to property may result Only use the device in accordance with the enclosed instructions 2.2 Dangers for the operator... -
Page 23: About Your Dispensing Unit
Operating Instructions VC 1000 VIEWEG 3 About your dispensing unit 1 Pressure gauge for compressed 6 Connection for foot switch air outlet 7 Main power switch 2 Pressure regulator 8 Compressed air for dispensing material 3 Operating controls 9 Control air for valve... -
Page 24: Commissioning
Operating Instructions VC 1000 VIEWEG 4 Commissioning 4.1 Connecting the device • Unpack the dispensing controller and set it up on a worktable where it will be used Preferably in a dry location • Supply the valve controller with compressed air... -
Page 25: Operating Controls
Operating Instructions VC 1000 VIEWEG 5 Operating controls 5.1 Main screen marker entered adjustable values parameters program 1 - 7 operating or Manual mode cycle inlet pressure counter indicator 5.2 Status LEDs The Status-LEDs are located below the graphic display... -
Page 26: 3 Operating Keys
Operating Instructions VC 1000 VIEWEG 5.3 Operating keys PROG - switches to the next program By pressing the PROG-Button you will get to the start screen where you can choose the dispensing program SAVE - saves the actual parameters Press the SAVE key for 2 sec and select the wanted program... -
Page 27: Operation
Operating Instructions VC 1000 VIEWEG 6 Operation 6.1 Selecting the operating mode Pressing the PROG key switches to the next program and to manual mode Manual: In this mode, the dispense time does not get saved and the VC 1000... -
Page 28: 5 Adjusting The Cycle Mode Idle Time (Zyk-Wartez)
Operating Instructions VC 1000 VIEWEG 6.5 Adjusting the Cycle mode IDLE time (Zyk-Wartez) When the device is in cycle mode, the IDLE time can be set by using the UP and DOWN keys It can be adjusted from 0 05 to 999 99 sec... -
Page 29: 2 Settings
The dispensing controller is maintenance-free Any needed repairs must be performed by an authorized repair center or only by sending the unit back to VIEWEG GmbH To clean the unit and the housing, use only dry or damp cloths and never use cleaning... -
Page 30: Disposal
Operating Instructions VC 1000 VIEWEG 9 Disposal At the end of its service life, dispose of the controller in accordance with the applicable local regulations Electrical parts can not be disposed along with household waste According to Directive 2012/19/EU on Waste Electrical and Electronic... -
Page 31: Electrical Connections
Operating Instructions VC 1000 VIEWEG 11 Electrical connections 11.1 I/O-Port type: 15-pol Sub-D female 2-doublerow pins: see following chart Pin No Input / Output Description Comment: Reserved Reserved 24V DC 24V DC Output BUSY Dispensing procedure active Input START Starts dispensing... -
Page 32: 11 2 Foot Switch
Operating Instructions VC 1000 VIEWEG 11.2 Foot switch pins: connection between Pin 1 + 3 starts dispensing 3,3 V The footswitch input signal is activated when the input pin (1) is short-circuited to the GND pin (3) Do NOT apply an external supply voltage to these pins! -
Page 33: 11 3 Circuit Diagrams
Operating Instructions VC 1000 VIEWEG 11.3 Circuit diagrams VC 1000 Digital inputs: The input signal is active when the optocoupler is switched on Opto- The inputs are activated when the coupler Input input pin is short-circuited to the GND Microcontroller... -
Page 34: Konformitätserklärung
We, as manufacturer declare under our sole responsibility that the following pro- duct to which this declaration relates is in conformity with the follwoing EG / EC directives: Valve Controller Product: Type: VC 1000 series Manufacturer: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Germany... - Page 35 Uživatelský Manuál VC 1000 VIEWEG Czech Obsah 1 Obecné informace 1 1 Řídící jednotka VC 1000 1 2 Zamýšlené použití 1 3 Rozsah dodávky 2 Bezpečnostní pokyny 2 1 Obecné bezpečnostní pokyny 2 2 Nebezpečí pro obsluhu 2 3 Pokyny pro elektrickou bezpečnost 2 4 Bezpečnostní...
-
Page 36: Obecné Informace
Uživatelský Manuál VC 1000 VIEWEG 1 Obecné informace Vážený zákazníku, velice nás těší, že jste se rozhodli pro nákup řídicí jednotky VC 1000 Děkujeme! Abychom mohli garantovat správnou funkčnost tohoto zařízení, prosíme o pečlivé pročtení následujících stran, na kterých naleznete všechny potřebné informace pro pro- voz a údržbu Tyto pokyny mějte po ruce pro budoucí... -
Page 37: 3 Rozsah Dodávky
Uživatelský Manuál VC 1000 VIEWEG Nesprávné použití, které by rovněž vedlo k zániku záruky, zahrnuje: • Změny zařízení, které nejsou výslovně doporučeny v návodu k obsluze • Úpravy jednotky a jejích součástí • Použití nekompatibilních nebo poškozených náhradních dílů •... -
Page 38: Bezpečnostní Pokyny Cz
Uživatelský Manuál VC 1000 VIEWEG 2 Bezpečnostní pokyny 2.1 Obecné bezpečnostní pokyny Používání tohoto zařízení v rozporu s návodem může POZOR vést k újmě na zdraví či majetku Používejte jej tedy výhradně v souladu s tímto dokumentem 2.2 Nebezpečí pro obsluhu Před prvním použitím tohoto zařízení... -
Page 39: Tomto Zařízení
Uživatelský Manuál VC 1000 VIEWEG 3 O tomto zařízení 1 Manometr pro výstup stlačeného 6 Zástrčka pro nožní pedal vzduchu 7 Vypínač 2 Precisní regul á tor tlaku 8 Stlačený vzduch pro dávkování materiálu 3 Ovládací tlačítka 9 Řídicí vzduch pro ventil... -
Page 40: Uvedení Do Provozu
Uživatelský Manuál VC 1000 VIEWEG 4 Uvedení do provozu 4.1 Zapojení zařízení • Vybalte řídící jednotku a postavte ji na pracovní stůl, kde se bude používat Nejlépe na suchém místě • Připojte přívodní hadici na stlačený vzduch do konektoru na zadní... -
Page 41: Ovládání
Uživatelský Manuál VC 1000 VIEWEG 5 Ovládací prvky 5.1 Displej (hodnoty se mohou lišit) Označování Zadáno Nastavitelné Hodnoty Parametry Program 1 - 7 Program - nebo manuální výběr Počítadlo cyklů Aktuální vstupní tlak 5.2 LED diody Pod displejem řídící jednotky VC 1000 se nacházejí signalizační LED diody Tato dioda svítí... -
Page 42: 3 Ovládací Tlačítka
Uživatelský Manuál VC 1000 VIEWEG 5.3 Ovládací tlačítka Stisknutím tlačítka PROG zvolíte jeden ze 7 programů uložených v řídící jednotce Každým dalším stisknutím přepnete na program následující Přidržením tlačítka SAVE déle než dvě vteřiny můžete uložit aktuální hodnoty do programu Pomocí tlačítek UP a DOWN zvolíte program, do kterého mají... -
Page 43: 1 Volba Módu
Uživatelský Manuál VC 1000 VIEWEG 6 Obsluha 6.1 Volba módu Stisknutím tlačítka PROG dojde k přepnutí na další program / do manuálního módu Manual: V tomto módu se dávkovací čas neukládá a k dávkování tak dochází po dobu aktivního dávkovacího signálu z nožního pedálu / tlačítka PURGE / I/O portu Po dokončení... -
Page 44: 5 Nastavení Čekací Doby Cyklu
Uživatelský Manuál VC 1000 VIEWEG 6.5 Nastavení čekací doby cyklu Čekací dobu cyklu lze nastavit pomocí tlačítek UP a DOWN Když je cyklický mód deaktivován, čekací doba cyklu se automaticky skryje Tuto hodnotu lze nastavit v rozsahu 0,05 až 999,99 sekundy 6.6 Počítač... -
Page 45: 2 Nastavení
8 Údržba & čištění VC 1000 je bezúdržbový Jakékoliv opravy musí být realizovány ze strany autorizovaného pracoviště nebo přímo společností VIEWEG GmbH K čištění jednotky a krytu používejte pouze suché nebo vlhké utěrky a nikdy nepoužívej- te čisticí kapaliny jako je benzín, ředidla nebo jiné hořlaviny či korozivní kapaliny... -
Page 46: Likvidace
Uživatelský Manuál VC 1000 VIEWEG 9 Likvidace Po skončení životnosti tohoto přístroje prosím myslete na životní prostředí a zlikvidujte jej dle platných právních norem Elektronické součástky není možné vyhazovat společně s domovním odpadem Dle směrnice 2012/19/EU o Elektrickém a elektronickém odpadu (WEEE), musí... -
Page 47: Elektrické Konektory
Uživatelský Manuál VC 1000 VIEWEG 11 Elektrické konektory 11.1 I/O-Port Typ: 15-pol SubD samice 2-dvouřadý piny: viz tabulka níže Pin č Vstup / Výstup Popis Komentář Rezervovaný Rezervovaný 24 V DC 24 V DC Výstup Zaměstnaný Probíhá dávkvání Vstup START Spustí... -
Page 48: 11 2 Pedál
Uživatelský Manuál VC 1000 VIEWEG 11.2 Pedál piny Spojení Pin 1 + 3 zahájí dávkování 3,3 V Vstupní signál nožního spínače se aktivuje, když je vstupní kolík (1) zkratován na kolík GND (3) NIKDY k těmto pinům nepřivádějte externí napájení! UPOZORNĚNÍ... - Page 49 Uživatelský Manuál VC 1000 VIEWEG VC 1000 Digitální výstupy: Když je digitální výstup aktivní, je optočlen elektrický vodivý Optočlen výstup I/O-Port Mikrokontrolér výstup VC 1000 Pedál: Vstupní signál nožního spínače se akti- vuje, když je vstupní kolík (1) zkratován na kolík GND (3) vstup Mikrokontrolér...
-
Page 50: Prohlášení Ce O Shodě
Směrnice E G /ES Řídící jednotka vřetenového ventilu Produkt: Typ: Řada VC 1000 Hersteller: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Germany Tel : +49 8166 6784 -0 Fax: +49 8166 6784 -20 Používají se následující evropské normy: •... - Page 52 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
