Summary of Contents for VIEWEG 990235A

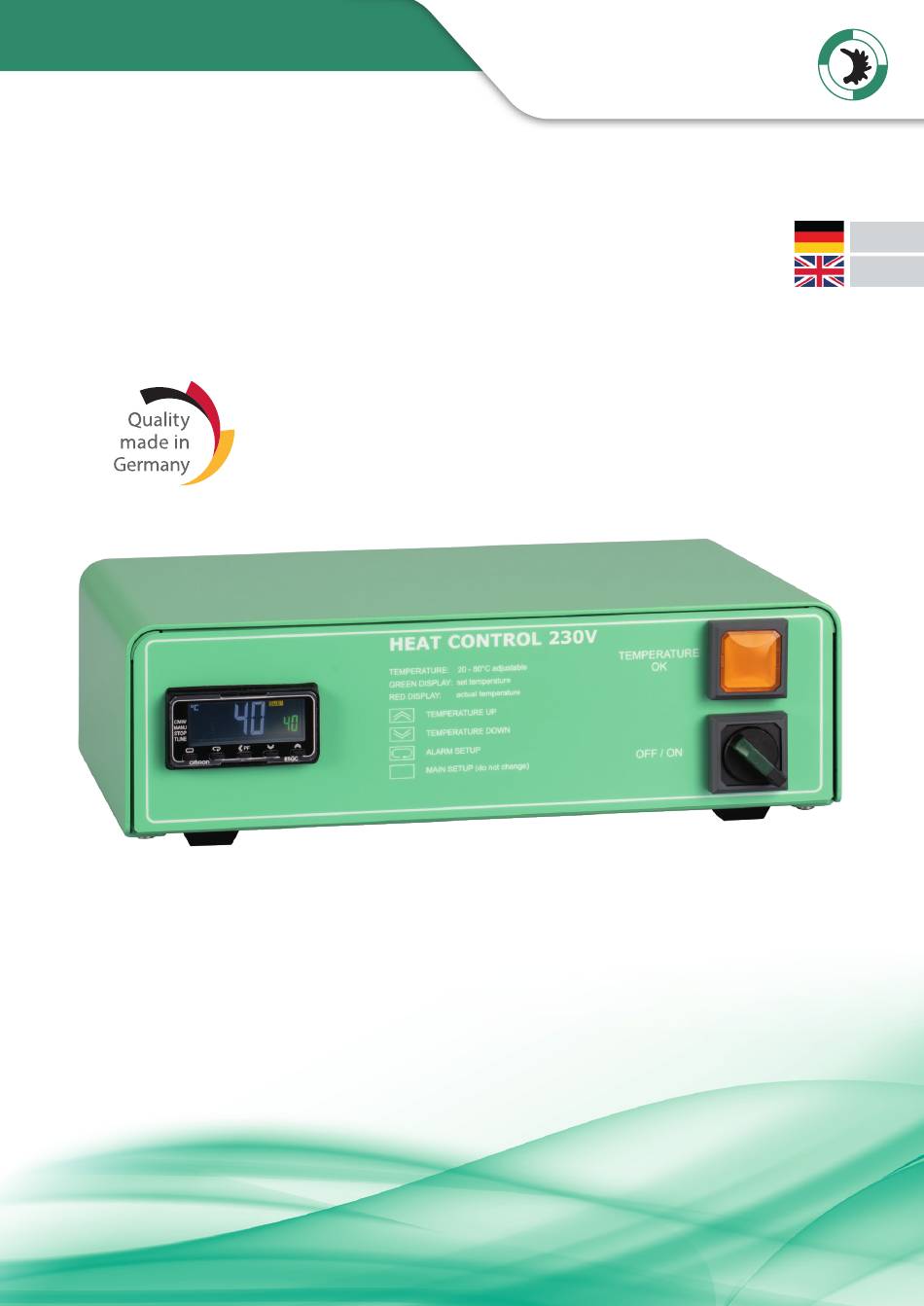

- Page 1 VIEWEG Bedienungsanleitung Operating Instructions 24 V und 230 V Heizungssteuerungen 24 V und 230 V Heating controls Version 2024/04-01 © VIEWEG GmbH...
- Page 2 VIEWEG Deutsch English...
-
Page 3: Table Of Contents
Bedienungsanleitung Heizungssteuerung VIEWEG Deutsch Inhaltsverzeichnis 1 Allgemeines 1 1 Die Heizungssteuerung 1 2 Bestimmungsgemäße Verwendung 1 3 Lieferumfang 2 Sicherheitshinweise 2 1 Allgemeines zur Sicherheit 2 2 Gefahren für den Bediener 2 3 Sicherheitshinweise zur Elektrik 2 4 Sicherheitshinweise zu Hilfs- und Betriebsstoffen 3 Über Ihre Heizungssteuerung... -
Page 4: Allgemeines
Personen- oder Sachschäden kommen Setzen Sie das Gerät nur gemäß der Anleitung in diesem Benutzerhandbuch ein VIEWEG GmbH ist nicht haftbar für Personen- oder Sachschäden, die auf nicht zweckgemäßen Einsatz der Geräte zurückzuführen sind Der Hersteller übernimmt keine Haftung für Folgen aus nicht bestimmungsgemäßer... -
Page 5: 3 Lieferumfang
Bedienungsanleitung Heizungssteuerung VIEWEG Zu nicht bestimmungsgemäßer Verwendung zählen: • Änderungen am Gerät und seinen Komponenten, die nicht ausdrücklich in der Bedienungsanleitung empfohlen werden • Einsatz nicht kompatibler oder beschädigter Ersatzteile • Verwendung von nicht zugelassenem Zubehör oder Hilfsgeräten • Überschreiten der zugelassenen und empfohlenen Druckwerte 1.3 Lieferumfang... -
Page 6: Sicherheitshinweise
Bedienungsanleitung Heizungssteuerung VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen Setzen Sie das Gerät nur gemäß der Anleitung ein 2.2 Gefahren für den Bediener Vor Gebrauch die Bedienungsanleitung sorgfältig lesen... -
Page 7: Über Ihre Heizungssteuerung
Bedienungsanleitung Heizungssteuerung VIEWEG 3 Über Ihre Heizungssteuerung 1 Digitalanzeige 7 Version 24 V: Alarm Anschluss 2 optische Temperaturkontrolle Version 230 V: Sensoranschluss 3 Heizung Ein/Aus-Schalter 8 Version 24 V: Heizungs- u Sensoranschluss 4 Soll-Temperatur Version 230 V: Heizungsanschluss 5 Ist-Temperatur 9 Sicherung 6 Gerät Ein/Aus-Schalter... -
Page 8: Inbetriebnahme
Bedienungsanleitung Heizungssteuerung VIEWEG 4 Inbetriebnahme 4.1 Gerät anschließen • Packen Sie die Heizungssteuerung aus und stellen Sie es an einem trockenen, spritzwassergeschützten Ort auf • Schließen sie das Netzkabel an den Netzanschluss des Geräts an Version 24 V • Stecken Sie das Kabel vom Heizelement am rückseitigen Ausgang mit der Bezeichnung „SENSOR HEATING“... -
Page 9: Einstellen Der Temperatur
Bedienungsanleitung Heizungssteuerung VIEWEG Die gelbe Lampe leuchtet dann auf, sobald die eingestellte Tem- peratur erreicht ist 6 Einstellen der Temperatur Die einzustellende Temperatur hängt im Wesentlichen von der Anwendung ab und sollte vorher ermittelt werden Am besten geht man hierbei nach eigenen Erfahrungswerten vor Grundsätzlich bewirkt eine Temperatur von ca 40°... -
Page 10: 3 Setup
Bedienungsanleitung Heizungssteuerung VIEWEG 6.3 Setup Wenn Sie die Setup-Taste 13 länger als drei Sekunden gedrückt halten, gelangen Sie in das Setup-Menü Allerdings sollten Sie hier nichts verändern, da die Steuerung auf die ihr zugewiesene Aufgabe voreingestellt ist Eine Veränderung dieser Setup Einstellungen kann zu WICHTIG Defekten führen! -
Page 11: Technische Daten
Bedienungsanleitung Heizungssteuerung VIEWEG 9 Technische Daten Breite 231 mm Höhe 75 mm Tiefe 190 mm Gewicht ca 1,0 kg Eingangsspannung 230 V AC / 50 Hz Heizbereich 20° C - 80° C Leistung Version 24 V 60 W Version 230 V... -
Page 12: Schaltpläne
Bedienungsanleitung Heizungssteuerung VIEWEG 10 Schaltpläne 10.1 Schaltplan Version 24 V... -
Page 13: 10 2 Schaltplan Version 230 V
Bedienungsanleitung Heizungssteuerung VIEWEG 10.2 Schaltplan Version 230 V... -
Page 14: Konformitätserklärung
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht Heizungssteuerung Produkt: Typ: 990235A Hersteller: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel : +49 8166 6784 -0 Fax: +49 8166 6784 -20 Folgende harmonisierte europäische Normen wurden angewandt: •... - Page 15 Operating Instructions Heat Control VIEWEG English Contents 1 General information 1 1 The Heating Control 1 2 Intended Use 1 3 Scope of delivery 2 Safety instructions 2 1 General safety information 2 2 Dangers for the operator 2 3 Electrical safety instructions...
-
Page 16: General Information
Operating Instructions Heat Control VIEWEG 1 General information Dear customer, Thank you for choosing our Heating Control To ensure proper operation, please carefully read the following pages for correct operating and maintenance instructions Keep these instructions handy for future reference... -
Page 17: 3 Scope Of Delivery
Operating Instructions Heat Control VIEWEG Non-intended use, which would also void the warranty, includes: • Changes to the device not expressly recommended in the operating instructions • Modifications to the unit and its components • Use of incompatible or damaged spare parts •... -
Page 18: Safety Instructions
Operating Instructions Heat Control VIEWEG 2 Safety instructions 2.1 General safety information If this device is used for purposes other than those WARNING described in this operating manual, personal injury or damage to property may result Only use the device in accordance with the enclosed instructions 2.2 Dangers for the operator... -
Page 19: About The Heat Control
Operating Instructions Heat Control VIEWEG 3 About the Heat Control 1 Digital display 7 Version 24 V: Alarm connection 2 Optical temperature control 230 V version: Sensor connection 3 Heating on/off switch 8 Version 24 V: Heating and sensor connection... -
Page 20: Commissioning
Operating Instructions Heat Control VIEWEG 4 Commissioning 4.1 Connecting the device • Unpack the dispensing controller and set it up on a worktable where it will be used Preferably in a dry location • Connect the power cable to the power connection on back... -
Page 21: Adjust The Temperature
Operating Instructions Heat Control VIEWEG The yellow lamp then lights up as soon as the set temperature is reached 6 Adjust the temperature The temperature to be set essentially depends on the application and should be deter- mined beforehand It is best to proceed according to your own experience Generally, a temperature of approx 40°... -
Page 22: 3 Setup
The dispensing controller is maintenance-free Any needed repairs must be performed by an authorized repair center or only by sending the unit back to VIEWEG GmbH To clean the unit and the housing, use only dry or damp cloths and never use cleaning... -
Page 23: Technical Data
Operating Instructions Heat Control VIEWEG 9 Technical Data Width 231 mm Hight 75 mm Depth 190 mm Weight ca 1,0 kg Input voltage 230 V AC / 50 Hz Heating range 20° C - 80° C Performance Version 24 V... -
Page 24: Circuit Diagrams
Operating Instructions Heat Control VIEWEG 10 Circuit diagrams 10.1 Circuit diagram Version 24 V... -
Page 25: 10 2 Circuit Diagram Version 230 V
Operating Instructions Heat Control VIEWEG 10.2 Circuit diagram Version 230 V... -
Page 26: Declaration Of Conformity
Product: Heat Control Type: 990235A VIEWEG Dosier- und Mischtechnik Manufacturer: Gewerbepark 13 85402 Kranzberg - Germany Tel : +49 8166 6784 -0 Fax: +49 8166 6784 -20 The following harmonised European standards have been applied: •... - Page 28 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
