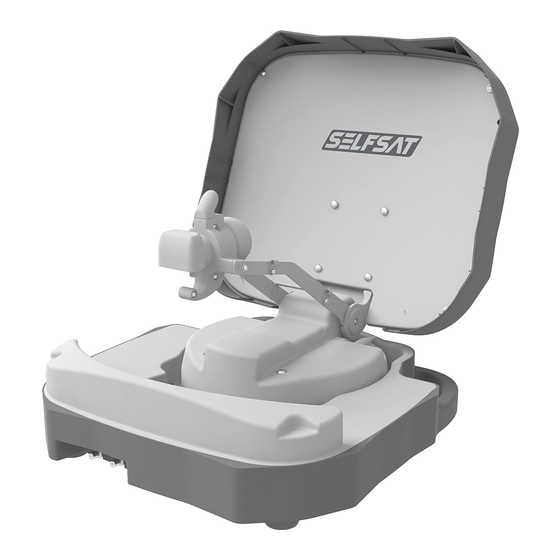

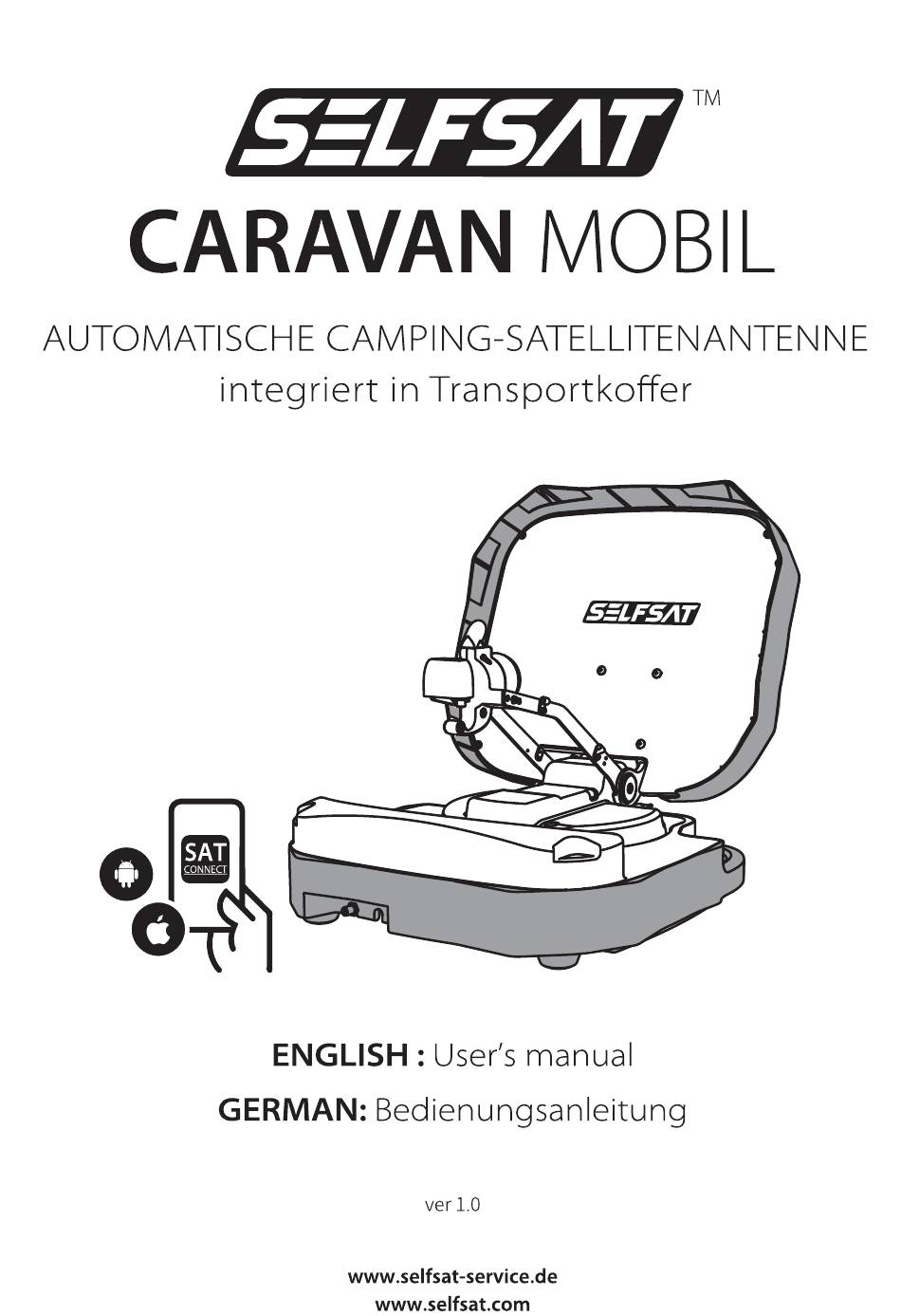

SELFSAT CARAVAN MOBIL User Manual

Portable automatic satellite camping system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CARAVAN MOBIL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SELFSAT CARAVAN MOBIL

Summary of Contents for SELFSAT CARAVAN MOBIL

  • Page 2: Table Of Contents

    ................... 2-3. Required space for CARAVAN MOBIL .

  • Page 3: General Information

    Since it is integrated in the case, it can be stored without additional packaging when not in use, making it easy to utilize space. With CARAVAN MOBIL, you can decide how and where to watch your favorite TV shows in best picture and sound quality wherever you go.

  • Page 4: Contents And Specifications

    2. Contents and Specifications 2-1. Accessories included ① ④ Signal cable - 12m Main Unit ② ⑤ Power input cable - 5m PI BOX / M4x20 screw (2) ③ ⑥ PI cable - 1.5m User Manual The images used in this manual are for illustrative purposes and may differ from the product.

  • Page 5: Specifications

    456 mm 463mm PI BOX 129 mm 34 mm 105 mm 28 mm Model CARAVAN MOBIL Input Frequency 10.7 ~ 12.75 GHz Polarization Vertical & Horizontal Antenna Gain 33.0 dBi @ 12.7 GHz Dish Size (W x D) 435 x 387 mm (with edge) Size (W x D x H) 45.6 x 46.3 x 20.2 cm...

  • Page 6: Required Space For Caravan Mobil

    2-3. Required space for CARAVAN MOBIL Make sure there is enough space for CARAVAN MOBIL to operate without obstruction. ø841 mm 311 mm 841 mm ENGLISH - 5...

  • Page 7: How To Use

    The basic operation of a CARAVAN MOBIL follows these steps: For detailed usage, please follow the next chapter. Connect the CARAVAN MOBIL and the PI BOX with the signal cable. Step 1: Connect the PI BOX and the STB (receiver) with the PI cable.
  • Page 8 At the bottom of the antenna you will find a storage. Unscrew the thumbscrew and remove the cover. When not in use, you can wrap the cable around the hooks and store it. If the PI BOX is powered off and the unit is moved while the antenna is not in the HOME position, the antenna may be damaged.

  • Page 9: How To Use The Pi Box

    3-2. How to use the PI BOX 1. When searching for satellites When powered on by pressing the PI BOX's POWER button, after about 10 seconds, the antenna starts searching for pre-programmed or most recently received satellite. The pre-programmed satellite is ASTRA1, which can be changed to the desired satellite via the APP.

  • Page 10: How To Use The App

    Step 3: Select the one that matches your antenna MAC Address. (The MAC address of CARAVAN MOBIL is GP-xx:xx:xx ) Step 4: Click the 'connect' button to complete BT connection between your antenna unit and your smart device...
  • Page 11 Basic Features Settings button Firmware version, language setting can be checked. Status display window Indicates the current status of the antenna. Satellite selection window Select a satellite to search. The pre-programmed satellite is ASTRA1, which can be changed to the desired satellite via the APP. Used to move the antenna to the HOME position The orange lamp blinks while moving to the HOME position, and the green lamp turns on after it has completely moved to the HOME position.

  • Page 12: Skew Adjustment

    This process is performed when you want to receive a satellite other than the one set as the default. The SELFSAT CARAVAN MOBIL optimally finds the satellite you want to receive, but in order to match the received satellite with the best signal quality, the rotation angle (skew) of the LNB must be set within a certain range.
  • Page 13 HotBird @ 13.0°E Eutelsat 9 @ 9.0°E Astra4 @ 4.9°E Thor @ 0.8°W Eutelsat 5W @ 5.0°W Hispasat @ 30.0°W ENGLISH - 12...

  • Page 14: Troubleshooting

    4. Troubleshooting There are a number of common issues that can affect the signal reception quality or the operation of the unit. The following sections address these issues and potential solutions. A. No function when power on the antenna Check again all the cable connections have been made correctly. Connection between the power and the PI BOX.

  • Page 15: Legal Notices

    5. Legal notices Safety instruction The safety precautions below are intended to prevent unexpected danger or damage in advance through safe and correct use of the product. If you do not follow the instruction manual, the device may be damaged, and the manufacturer is not responsible for any damage caused by careless use.
  • Page 16 If the product is forcibly stopped during operation (when the product is rotating or the antenna is being lifted), damage to the product or personal injury may result. Before moving the system, switch it off and disconnect all connected cables. If you move the antenna with the cables attached, you risk stumbling over the cables and injuring yourself.
  • Page 17 Directives (89/336/EEC, 92/31/EEC) and Directive 2014/30/EU are fulfilled, as laid out in the guideline set down by the member states of the EEC Commission. The full CE Declaration of Conformity document you can download at https://www.selfsat-service.de/ce-documents Disposal Electrical appliances do not belong in household waste but must be...
  • Page 18 ..................2-3. Platzbedarf für die CARAVAN MOBIL .

  • Page 19: Allgemeine Informationen

    Vielen Dank, dass Sie sich für das tragbare automatische Camping-Satellitensystem SELFSAT CARAVAN MOBIL entschieden haben. Die CARAVAN MOBIL hat die Fähigkeit, Satelliten automatisch zu lokalisieren, ist leicht und kompakt und hat zwei Griffe für einfachen Transport. Da sie in einem Koffer fest integriert ist, kann er bei Nichtgebrauch ohne zusätzliche Verpackung verstaut werden, wodurch Platz...

  • Page 20: Lieferumfang Und Technische Daten

    2. Lieferumfang und Technische Daten 2-1. Lieferumfang ① ④ HAUPTEINHEIT Signalkabel - 12m ② ⑤ PI BOX / Schraube M4x20 (2) Stromversorgungskabel - 5m ③ ⑥ PI-Kabel - 1.5m Bedienungsanleitung Die in diesem Handbuch verwendeten Bilder dienen der Veranschaulichung und können vom Produkt abweichen.

  • Page 21: Technische Daten

    456 mm 463mm PI BOX 129 mm 34 mm 105 mm 28 mm Modell CARAVAN MOBIL Eingangsfrequenz 10.7 ~ 12.75 GHz Polarisation Vertikal / Horizontal Antennengewinn 33.0 dBi @ 12.7 GHz Reflektorgröße (W x D) 435 x 387 mm (mit Kanten) Abmessungen (W x D x H) 45.6 x 46.3 x 20.2 cm...

  • Page 22: Platzbedarf Für Die Caravan Mobil

    2-3. Platzbedarf für die CARAVAN MOBIL Stellen Sie sicher, dass genügend Platz vorhanden ist, damit die CARAVAN MOBIL ungehindert arbeiten kann. ø841 mm 311 mm 841 mm GERMAN - 5...

  • Page 23: Bedienungsanweisungen

    Die grundlegende Bedienung einer CARAVAN MOBIL folgt diesen Schritten (für eine detaillierte Verwendung folgen Sie bitte dem nächsten Kapitel) : Schritt 1: Verbinden Sie die CARAVAN MOBIL und die PI BOX mit dem Signalkabel. Schritt 2: Verbinden Sie die PI BOX und die STB (Empfänger) mit dem PI-Kabel.
  • Page 24 An der Unterseite des Koffers finden Sie ein Staufach. Lösen Sie hierzu die Rändelschraube und entfernen Sie den Deckel. Bei Nichtgebrauch kann das Signalkabel um die Haken gewickelt und verstaut werden. Wenn die PI BOX ausgeschaltet wird und der Koffer bewegt wird, während sich die Antenne nicht in den HOME-Position befindet, kann die Antenne beschädigt werden.

  • Page 25: Wie Benutzt Man Die Pi Box

    3-2. Wie benutzt man die PI BOX 1. Satellitensuche Nach dem Einschalten durch Drücken der POWER-Taste der PI BOX beginnt die Antenne nach ca. 10 Sekunden mit der Suche nach vorprogrammierten oder zuletzt empfangenen Satelliten. Der vorprogrammierte Satellit ist ASTRA1, der über die APP auf den gewünschten Satelliten geändert werden kann.

  • Page 26: Wie Benutzt Man Die App

    Antenneneinheit angezeigt. Schritt 3: Wählen Sie diejenige aus, die Ihrer Antennen-MAC-Adresse entspricht. (Die MAC-Adresse der CARAVAN MOBIL lautet GP-XX:XX:XX ) Schritt 4: Klicken Sie auf die Schaltfläche „Verbinden“, um die BT-Verbindung mit Ihrer Antenne herzustellen. GERMAN - 9...
  • Page 27 Grundfunktionen Einstelltaste Firmware-Version, Spracheinstellung kann überprüft werden. Statusanzeigefenster Zeigt den aktuellen Status der Antenne an. Satellitenauswahlfenster Wählen Sie einen Satelliten zum Suchen aus. Der vorprogrammierte Satellit ist ASTRA1, der über die APP auf den gewünschten Satelliten geändert werden kann. Wird verwendet, um die Antenne in die HOME-Position zu bewegen Die orangefarbene Lampe blinkt während der Fahrt zur HOME-Position und die grüne Lampe schaltet sich ein, nachdem sie vollständig in die HOME-Position gefahren ist.

  • Page 28: Skeweinstellung

    Dieser Vorgang wird durchgeführt, wenn Sie einen anderen als den standardmäßig eingestellten Satelliten empfangen möchten. Die SELFSAT CARAVAN MOBIL findet den zu empfangenden Satelliten optimal, aber um den empfangenen Satelliten mit der besten Signalqualität abzugleichen, muss der Drehwinkel (Skew) des LNB in einem bestimmten Bereich eingestellt werden.
  • Page 29 HotBird @ 13.0°O Eutelsat 9 @ 9.0°O Astra4 @ 4.9°O Thor @ 0.8°W Eutelsat 5W @ 5.0°W Hispasat @ 30.0°W GERMAN - 12...

  • Page 30: Fehlerbehebung

    4. Fehlerbehebung Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb der Sat- Anlage beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häufigsten Ursachen und deren eventuellen Lösungen. A. Keine Funktion beim Einschalten der Antenne Überprüfen Sie noch einmal, ob alle Kabelverbindungen richtig hergestellt wurden. Verbindung zwischen Strom und PI-Box.

  • Page 31: Rechtliche Hinweise

    5. Rechtliche Hinweise Sicherheitsanweisungen Die nachstehenden Sicherheitsvorkehrungen sollen unerwartete Gefahren oder Schäden durch sichere und korrekte Verwendung des Produkts im Voraus verhindern. Wenn Sie die Bedienungsanleitung nicht befolgen, kann die Sat-Anlage beschädigt werden, und der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch verursacht werden.
  • Page 32 Wenn das Produkt während des Betriebs gewaltsam angehalten wird (wenn sich das Produkt dreht oder die Antenne angehoben wird), können Schäden am Produkt oder Personenschäden die Folge sein. Bevor Sie das System bewegen, schalten Sie es aus und trennen Sie alle angeschlossenen Kabel.
  • Page 33 Richtlinie 2014/30/EU erfüllt sind, wie in der Richtlinie der Mitgliedstaaten der EWG- Kommission festgelegt. Die vollständige CE-Konformitätserklärung können Sie hier herunterladen: https://www.selfsat-service.de/ce-documents Entsorgung Elektrische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4 Juli 2012 über Elektro- und Elektronik- Altgeräte –...
