OWNER'S MANUAL

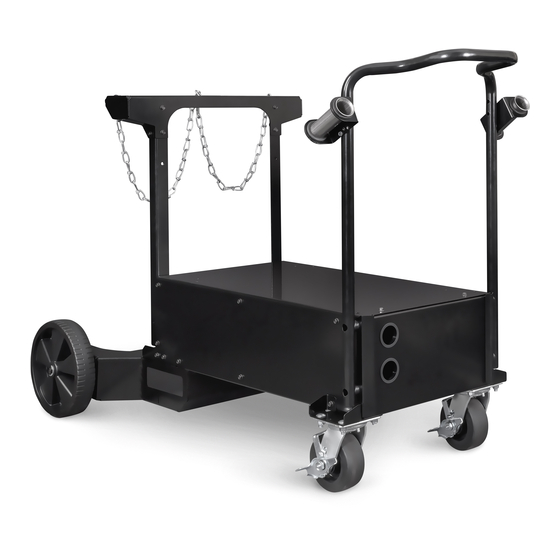

Deltaweld 350/500 Running Gear (301523) (MIGRunner Kit 287378)
1.
Safety Symbol Definitions
DANGER! − Indicates a hazardous situation which, if not
avoided, will result in death or serious injury. The possible
hazards are shown in the adjoining symbols or explained
in the text.
DANGER ! - Indique une situation dangereuse qui, si elle
n'est pas évitée, entraînera la mort ou des blessures
graves. Les éventuels risques sont représentés par les
symboles joints ou expliqués dans le texte.
Indicates a hazardous situation which, if not avoided,
could result in death or serious injury. The possible ha-
zards are shown in the adjoining symbols or explained in
the text.
Indique une situation dangereuse qui, si elle n'est pas
évitée, entraînera la mort ou des blessures graves. Les
éventuels risques sont représentés par les symboles
joints ou expliqués dans le texte.
Indicates statements not related to personal injury.
NOTICE
Signale des consignes non associées aux dommages
corporels.
Indicates special instructions.
Fournit des instructions spéciales.
Falling equipment can injure, and damage equipment. Use lifting eye to lift unit and properly installed accessories only, NOT gas
cylinders. Do not exceed maximum lifting eye weight rating. Lift and support unit only with proper equipment and correct proced-
ures. Follow the guidelines in the Applications Manual for the Revised NIOSH Lifting Equation (Publication No. 94−110) when
manually lifting heavy parts or equipment.
Oversized cylinder can cause tipping. Properly install and secure all equipment onto cart before using cart. Always secure or
remove any tools stored on cart before moving unit. Do not lift cart in any manner when equipment and cylinder(s) are installed −
use handles to move cart. Do not overload handles with cables − use standard 10 to 15 foot cables as maximum lengths.
Un appareillage en chute peut blesser le personnel et endommager d'autres appareils. Utiliser l'anneau de levage pour lever
l'appareil et les accessoires correctement installées seuls, PAS les bouteilles de gaz. Ne pas dépasser le poids nominal maximal
de l'œilleton (voir les spécifications). Un appareil qui tombe peut s'endommager ou causer des blessures. Utiliser l'œillet de
levage pour soulever l'appareil ainsi que ses accessoires correctement installés, mais PAS pour soulever les bonbonnes de gaz.
Ne pas dépasser la charge maximale de l'œillet de levage. Soulever et soutenir l'appareil avec le matériel et les procédures
appropriées. Lors du levage de pièces ou d'équipements lourds, suivre les recommandations de la dernière révision du manuel
des applications de levage du NIOSH (Publication No. 94−110).
Les bonbonnes surdimensionnées peuvent causer les renversements. Installer et assujettir adéquatement tout l'équipement sur
le chariot avant d'utiliser ce dernier. Toujours assujettir ou retirer les outils rangés sur le chariot avant de déplacer l'unité. Ne
jamais soulever le chariot, peu importe la manière, lorsqu'il contient de l'équipement et des bouteilles − utiliser les poignées pour
déplacer le chariot. Ne pas surcharger les poignées avec des câbles − utiliser des câbles standard de 3 à 4,5 m (10 à 15 pi).
OM-287389C
Have only trained and qualified persons install, operate,
or service this unit. Read the safety information at the
beginning of these instructions and in each section. Call
your distributor if you do not understand the directions.
For WELDING SAFETY and EMF information, read own-
er's manual(s).
Ne confiez l'installation, l'exploitation ou l'entretien de cet
appareil qu'à des personnes compétentes et qualifiées. Lire
Fsafe1 2013-10
les directives de sécurité au début de ces instructions et
dans chaque section. Appeler votre distributeur si vous
ne comprenez pas les directives. Lire le(s) manuel(s)
d'utilisateur pour des renseignements sur la SÉCURITÉ
DE SOUDAGE et les champs électromagnétiques.
Wear safety glasses with side shields.
Porter des lunettes de sécurité avec écrans latéraux.
Fsafe2 2013-10
CALIFORNIA PROPOSITION 65 WARNINGS
WARNING: Cancer and Reproductive Harm −
www.P65Warnings.ca.gov
PROPOSITION CALIFORIENNE 65 AVERTISSEMENTS
Fsafe3 2013-10
AVERTISSEMENT : cancer et troubles de la reproduction −
www.P65Warnings.ca.gov.
2022−04
Fsafe15 2013-10
Fsafe8 2013-10
Fsafe26 2018-01
Fsafe26 2015-03

Advertisement

loading
Need help?

Need help?

Do you have a question about the 301523 and is the answer not in the manual?

Questions and answers

Summary of Contents for Miller 301523

  • Page 1 OWNER’S MANUAL OM-287389C 2022−04 Deltaweld 350/500 Running Gear (301523) (MIGRunner Kit 287378) Safety Symbol Definitions DANGER! − Indicates a hazardous situation which, if not Have only trained and qualified persons install, operate, avoided, will result in death or serious injury. The possible or service this unit.
  • Page 2 Attaching Power Source To Cart Power Source Lift Eye Use lift eye and hoist to set power source on cart. Carriage Bolts (4) Insert carriage bolts into square holes in base of power source. Hex Head Screws (2) Remove screws from sides of pow- er source.
  • Page 3 Attaching Swivel Bracket To Power Source Screws From Top Of Power Source (4) Remove four screws from top of power source. Insulators and shoulder washers must be installed. Insulators Place insulators on top of power source Swivel Assembly Swivel Mounting Bracket Set swivel assembly on top of power source.
  • Page 4 Attaching Single Feeder To Swivel Bracket Casters Wire Feeder Swivel Post 1/2 in. Bolt Washer Spacer Swivel Base Lock casters to prevent cart from moving. Remove wire feeder and wire feeder Own- er’s Manual from box. Discard packaging. Obtain 1/2 in. bolt, washer, and spacer from hardware kit.
  • Page 5 Attaching Dual Feeder To Swivel Bracket Screw - 10 x .375 Cover Plate Dual Wire Feeder Swivel Base Screw - 1/4 in. X 1-1/2 in. Casters Lock casters to prevent cart from moving. Remove wire feeder and wire feeder Own- er’s Manual from box.
  • Page 6: Connection Diagram

    Connection Diagram 287390-A MIG Gun Route through hole in cart base. Gas Regulator MIG Gun Control Plug Gas Hose Negative (-) Weld Cable (Power Control Cable Source Side) Route cable through hole in cart base, then See Owner’s Manual for your specific up through hole in gas cylinder upper Gas Cylinder welding power source, wire feeder, and...
  • Page 7: Parts List

    Parts List 287391-B Figure 7-1. Deltaweld Integrated Cart Assembly OM-287389 Page 7...
  • Page 8 Item Part Description Quantity Deltaweld Integrated Cart Assembly ....287160 Base Assy, Cart (Includes) .........
