INSTRUCTIONS OF CHANGING DOOR OPENING DIRECTION
ИНСТРУКЦИЯ ПО ПЕРЕНАВЕСУ ДВЕРИ
Super-5 [R600a]
Super-8 FFD [R290]
Super-9 [R290]
Super-16SD [R290]
Super-16 FFSD S [R290]
CMV-375 NC [R290] D
CMV-375 [R290] D
CMV-750 W [R290]
Smart-300 LC [R290]
Smart-360 [R290] C
Smart-1300 HD LC [R290]
MAX-450 [R290] C
MAX-500 [R290] C
MAX-700 [R290] C
MAX-900HD [R290] C
MAX-1000HD [R290] C
MAX-1000 SD [R290] C
Plus-500 [R290]
Advertisement
Related Manuals for FRIGOGLASS Super-5
![Commercial Food Equipment FRIGOGLASS Super-5 [R600a] Manual](http://static.manualslib.com/public/img/no_image_60x60.svg)
Summary of Contents for FRIGOGLASS Super-5

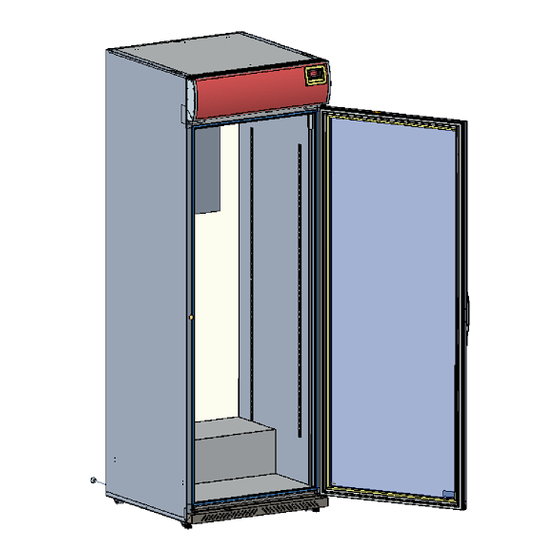

- Page 1 INSTRUCTIONS OF CHANGING DOOR OPENING DIRECTION ИНСТРУКЦИЯ ПО ПЕРЕНАВЕСУ ДВЕРИ Super-5 [R600a] CMV-375 [R290] D MAX-500 [R290] C Super-8 FFD [R290] CMV-750 W [R290] MAX-700 [R290] C Super-9 [R290] Smart-300 LC [R290] MAX-900HD [R290] C Super-16SD [R290] Smart-360 [R290] C...
- Page 2 CAUTION: THE BELOW TASKS MUST BE DONE ONLY BY AUTHORIZED PERSONNEL For this procedure: • two persons are required. • Adequate space in front of the cooler is needed. TOOLS REQUIRED • Electrical screwdriver with PH2 bit • • Flat screwdriver or bit Pliers...
- Page 3 STEP-1 REMOVE FRONT GRID (for models with front grid) a. Open the door. b. Unscrew the screws that shown below. *Use the phillips screwdriver. c. Remove the front grid by following the arrows. d. Close the door.
- Page 4 STEP-2 REMOVE CANOPY (for models with Canopy) a. Unscrew 4 screws that shown below and remove the decora ve controller cover (if exists). *Use the phillips screwdriver. b. Unscrew 3 screws that shown below. Remove the canopy by following the arrows.
- Page 5 STEP-3 REMOVE TOP HINGE Model with canopy Unscrew the screws shown in this picture. *Use the phillips screwdriver. CAUTION: • Second person must firmly hold the door. • Door will be totally loose a er removing the top hinge. • Hinge is under tension. Model without canopy a.
- Page 6 STEP-4 REMOVE DOOR FROM THE CABIN Remove the door. a. Li the door un l it come out of the lower hinge. b. Remove the door carefully. *ATTENTION: • The door is heavy. • Place the door carefully on a clear flat surface.
- Page 7 STEP-5 REMOVE TOP HINGE FROM THE DOOR a. Remove the top hinge together with the door spring and plas c sleeve (while removing them, will be resistance due to the spring support inside the frame). b. Remove decora ve plug.
- Page 8 STEP-6.1 REMOVE AND REINSTALL FV HANDLE a. Remove decora ve taps from door frame and save them for further using. b. Accurately remove magne c rubber profile from door frame. c. Unscrew the screws that shown in a picture. *Use the flat screwdriver. c.
- Page 9 STEP-6.2 REMOVE AND REINSTALL SMART OR L-SHAPE HANDLE a. Remove decora ve taps from door frame and save them for further using. b. Unscrew screws. Remove the handle according the picture. c. Install the handle on the other side of cooler and fix it using screws. d.
- Page 10 STEP-7 REMOVE AND REINSTALL LOWER HINGE 1. Unscrew 3 screws shown in this picture and remove lower hinge. 2. Install lower hinge on the other side of cooler and fix it using 3 screws. 3. Reinstall bo om hinge cover (in case you have this op on).
- Page 11 STEP-8 INSTALL TOP HINGE TO THE DOOR Flat surface of hinge to be oriented to the opposite side of the door. Model with canopy Install the top hinge as shown in a picture together with the door spring and plas c sleeve (while installing them, will be resistance due to the spring support inside the frame).
- Page 12 STEP-9 INSTALL DOOR ON CABIN a. Install door on the bo om hinge. b. Align the door with the cooler sides. Model with canopy Model with canopy le opening direc on: opening direc on: turn the hinge 114° counterclockwise turn the hinge 114° counterclockwise and fix it on the cab roof and fix it on the cab roof c.
- Page 13 STEP-10 INSTALL CANOPY (for models with Canopy) a. Install the canopy by following the arrows. b. Fix the canopy using 3 screws that were removed earlier as shown below. c. Install decora ve controller cover removed earlier (if exists) and fix it using screws that were removed earlier as shown below.
- Page 14 STEP-11 INSTALL FRONT GRID (for models with front grid) a. Open the door. b. Fold the bracket from the hinge installa on side and unfold bracket on opposite side (for grids with that op on). c. Place the lower hinge cover (for grids with that op on). d.
-
Page 15: Appendix-1 Door Options
APPENDIX-1 DOOR OPTIONS (door lock – door holder) Door Lock Rod holder Bracket B efore Self tapping Screws In case of door lock op on: Remove the two rivets and use new rivets to place them to the opposite side of the door lower profile as shown in the figures. -
Page 16: Appendix-2 Front Grid Options
APPENDIX-2 FRONT GRID OPTIONS (door lock – door holder) Door lock B efore Door holder bracket, base plate & hex socket screws In case of door lock op on: Remove the rivet and use a new rivet to place it to the opposite side of the front grid as shown in the figures. - Page 17 *ВНИМАНИЕ! К ВЫПОЛНЕНИЮ РАБОТ ДОПУСКАЮТСЯ ТОЛЬКО УПОЛНОМОЧЕННЫЕ СОТРУДНИКИ Для выполнения этой процедуры необходимо: • два сотрудника сервисной службы. • достаточное пространство перед холодильником. НЕОБХОДИМЫЙ ИНСТРУМЕНТ • Электрический винтоверт с битой PH2 • • Плоская отвертка или бита Плоскогубцы...
- Page 18 ШАГ-1 СНЯТИЕ ПЕРЕДНЕЙ РЕШЕТКИ (для моделей с передней решеткой) a. Откройте дверь. b. Открутите винты-саморезы, как показано ниже. *Используйте крестовую биту. c. Снимите решетку, как указано стрелками. d. Закройте дверь.
- Page 19 ШАГ-2 СНЯТИЕ ПАНЕЛИ РЕКЛАМЫ (для моделей с рекламой a. Отверните 4 винта-самореза, показанные на рисунке, и снимите декоративную крышку контроллера (если установлена). *Используйте крестовую биту. b. Отверните винты-саморезы, показанные на рисунке. c. Снимите панель рекламы, как указано стрелками.
- Page 20 ШАГ-3 СНЯТИЕ ВЕРХНЕЙ ПЕТЛИ Модель с рекламой Отверните винты-саморезы, показанные на рисунке. *Используйте крестовую биту. ВНИМАНИЕ! • Дверь должен крепко поддерживать второй человек. • После снятия верхней петли дверь полностью освободится. • Петля находится в напряженном состоянии. Модель без рекламы a.
- Page 21 ШАГ-4 СНЯТИЕ ДВЕРИ С КАБИНЫ Снимите дверь: a. Поднимайте дверь до тех пор, пока она не выйдет из нижней петли. b. Снимайте дверь аккуратно. * ВНИМАНИЕ! • Дверь тяжелая! • Осторожно ставьте дверь на ровную поверхность.
- Page 22 ШАГ-5 СНЯТИЕ ВЕРХНЕЙ ПЕТЛИ С ДВЕРИ a. Извлеките верхнюю петлю вместе с пружиной и кембриком из двери (при извлечении будет чувствоваться сопротивление пружины, установленной в рамке). b. Снимите декоративную заглушку.
- Page 23 ШАГ-6.1 СНЯТИЕ И ПЕРЕУСТАНОВКА FV РУЧКИ a. Извлеките декоративные заглушки и сохраните их для дальнейшего использования. b. Аккуратно извлеките магнитный уплотнитель из паза в рамке двери. c. Отверните винты, показанные на картинке. *Используйте плоскую отвертку/биту. c. Снимите ручку двери. d. Аккуратно извлеките магнитный уплотнитель...
- Page 24 ШАГ-6.2 СНЯТИЕ И ПЕРЕУСТАНОВКА SMART или L-Shape РУЧКИ a. Извлеките декоративные заглушки и сохраните их для дальнейшего использования. b. Отверните винты-саморезы, показанные на картинке. Снимите ручку двери. c. Установите ручку на противоположной стороне двери и зафиксируйте винтами-саморезами. d. Установите декоративные заглушки. * Используйте...
- Page 25 ШАГ-7 СНЯТИЕ И ПЕРЕУСТАНОВКА НИЖНЕЙ ПЕТЛИ 1. Отверните 3 винта-самореза, показанные на картинке, и снимите нижнюю петлю. 2. Установите нижнюю петлю с противоположной стороны витрины и зафиксируйте 3 винтами-саморезами. 3. Снимите и установите заглушку петли (при наличии этой опции).
- Page 26 ШАГ-8 УСТАНОВКА ВЕРХНЕЙ ПЕТЛИ НА ДВЕРЬ Плоская поверхность петли должна быть ориентирована на противоположную Модель с рекламой сторону двери. Вставьте петлю с пружиной и кембриком на новое место в двери (при вставке будет чувствоваться сопротивление пружины, входящей в рамку). Модель без рекламы Угол...
- Page 27 ШАГ-9 УСТАНОВКА ДВЕРИ НА КАБИНУ b. Выровняйте положение двери по a. Установите дверь на нижнюю петлю. наружным стенкам витрины. Модель с рекламой Model with canopy левое направление открывания: направление открывания: поверните петлю на 114° против поверните петлю на 114° против часовой...
- Page 28 ШАГ-10 УСТАНОВКА ПАНЕЛИ РЕКЛАМЫ РЕКЛАМЫ (для моделей с рекламой) a. Установите панель рекламы, как указано стрелками. b. Закрепите панель рекламы с помощью 3 винтов-саморезов, как показано на рисунке. c. Установите декоративную крышку контроллера (если была установлена) и закрепите 4 винтами-саморезами, снятыми ранее, как показано на рисунке. *Используйте...
- Page 29 ШАГ-11 УСТАНОВКА ПЕРЕДНЕЙ РЕШЕТКИ (для моделей с передней решеткой) a. Откройте дверь. b. Загните кронштейн на решетке со стороны установки петли и выгнете, на исходную позицию, с противоположной стороны (для решеток с этой опцией). c. Установите заглушку нижней петли (при наличии этой опции). d.
- Page 30 ПРИЛОЖЕНИЕ-2 ПЕРЕДНЯЯ РЕШЕТКА (дверной замок – доводчик двери) Замок Держатель До Саморезы При наличии замка: Удалить две заклепки. Взять новые и установить их на противоположной стороне профиля двери, как указано на рисунках. После При наличии держателя: a. Удалить заклепку и установить ее на противоположной...
- Page 31 ПРИЛОЖЕНИЕ-2 ПЕРЕДНЯЯ РЕШЕТКА (дверной замок – доводчик двери) Замок До Скоба держателя, пластина, шестигранные болты При наличии замка: Вынуть заклепку. Взять новую и установить на противоположную часть передней решетки, как показано на рисунках. После При наличии держателя: Вынуть элемент доводчика и установить на...
