Toto CS818C Series Installation Manual

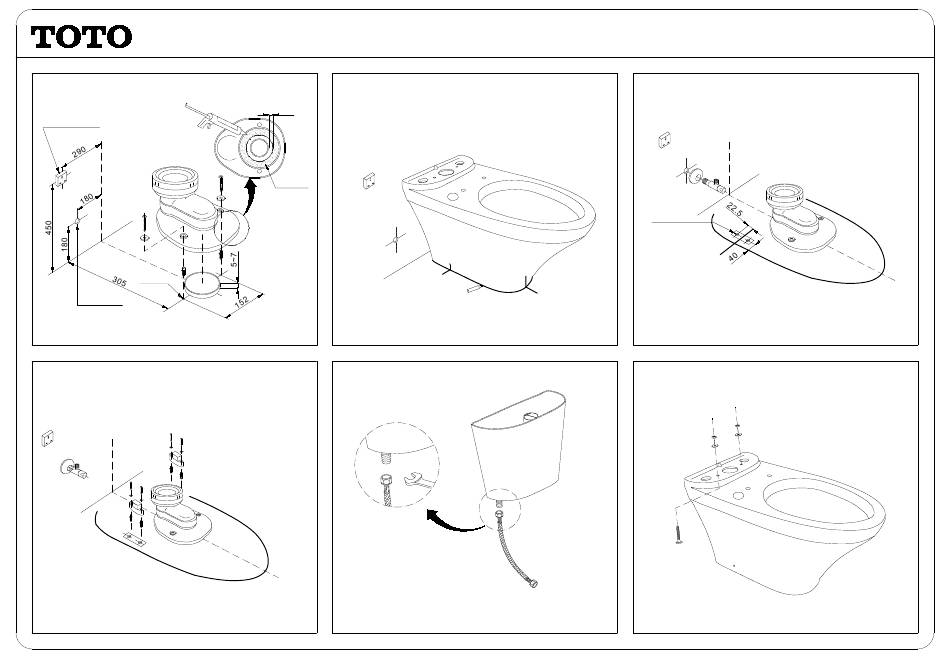

1. Kiểm tra các kích thước lắp đặt và lắp ống nối sàn.
Check the installation dimensions then install the socket as below.
Ổ cắm điện
Power socket
Ø8x60
Van dừng
Stop valve
Chú ý: Để đảm bảo kín khít, lớp si-li-côn phải dày khoảng 13mm.
Note: To ensure the sealing, the silicone thickness must be about 13mm.
4. Lắp tấm cố định.
Install fixing blogs with screws as below.
HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
2. Đặt bàn cầu vào vị trí lắp đặt và lấy dấu lỗ cố định, chân.
Place the toilet bowl body onto installation position then mark the
fixing hole position, leg.
15
Si-li-côn
Silicone
Lấy dấu/ Mark
5. Lắp dây cấp nước vào van cấp.
Connect the flexible hose to fillvalve.
Chú ý: Không siết đai ốc quá chặt.
Nếu không có thể làm xoay van cấp dẫn đến rò nước.
Note: Do not swirl the nut too tightly, otherwise the fill valve may be
swirled that water leak happens.
CS/CST818C***
3. Nhấc bàn cầu ra sau đó khoan lỗ cố định và lắp van dừng.
Remove the toilet bowl body to drill toilet bowl fixing hole with
dimensions then install the stop valve as below.
Ø8x60
Chú ý:
- Làm sạch sàn sau khi khoan.
- Làm sạch đường ống cấp nước trước khi lắp van dừng.
Note:
- Clean the floor after drill.
- Clean the water supply hose before installing the stop valve.
6. Lắp bu lông cố định két nước vào thân cầu.
Install the tank fixing bolts to the toilet bowl.
0IM079502R/01
