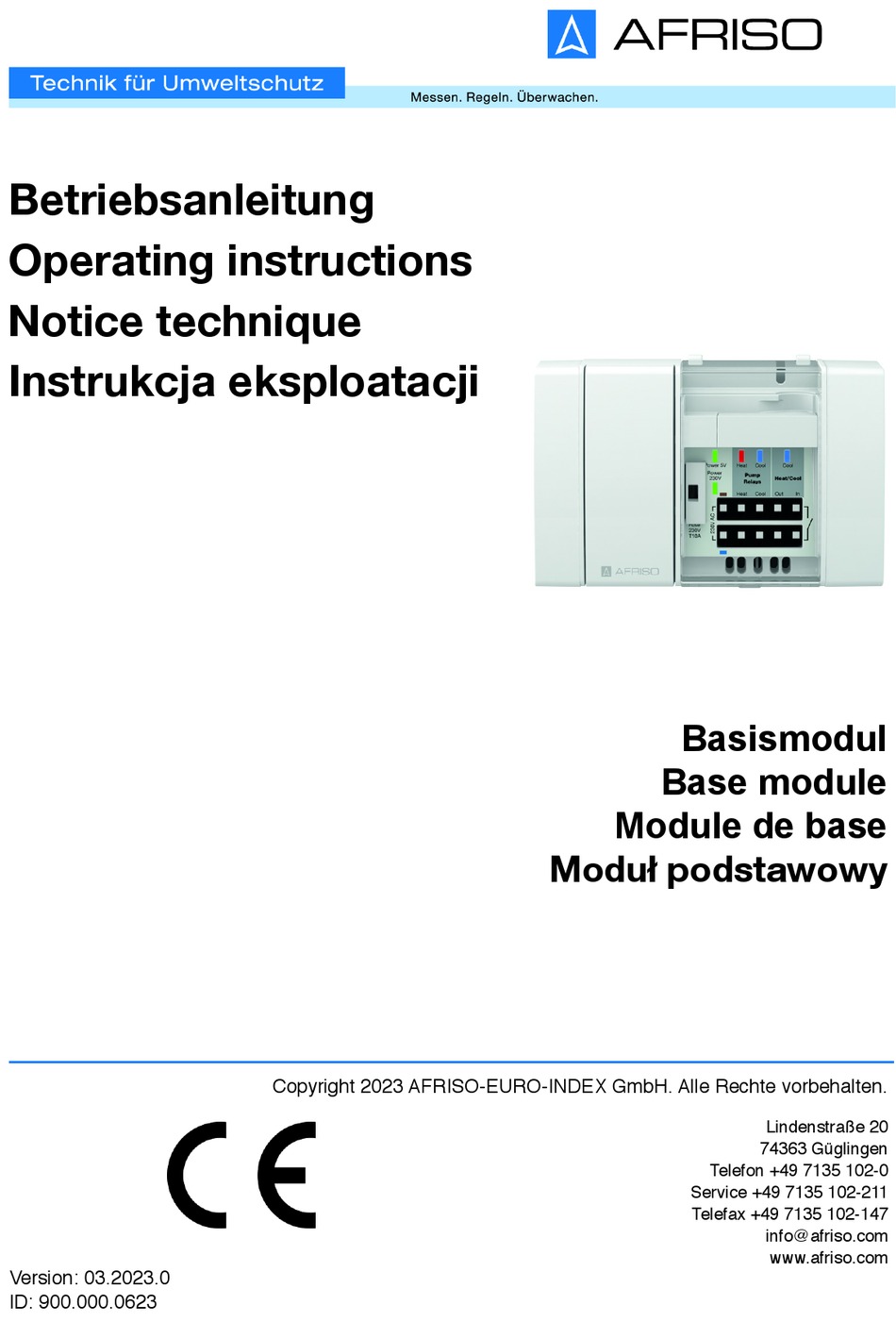

Betriebsanleitung
Operating instructions
Notice technique
Instrukcja eksploatacji
Version: 03.2023.0
ID: 900.000.0623
Copyright 2023 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
Basismodul
Base module
Module de base
Moduł podstawowy
Telefon +49 7135 102-0
Service +49 7135 102-211
Telefax +49 7135 102-147
Lindenstraße 20
74363 Güglingen
info@afriso.com
www.afriso.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CosiTherm and is the answer not in the manual?

Questions and answers

Related Manuals for AFRISO CosiTherm

Summary of Contents for AFRISO CosiTherm

  • Page 1 Betriebsanleitung Operating instructions Notice technique Instrukcja eksploatacji Basismodul Base module Module de base Moduł podstawowy Copyright 2023 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135 102-0 Service +49 7135 102-211 Telefax +49 7135 102-147 info@afriso.com www.afriso.com Version: 03.2023.0...
  • Page 2 Betriebsanleitung Basismodul Produktfamilie CosiTherm® Typ: BM Copyright 2023 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135 102-0 Service +49 7135 102-211 Telefax +49 7135 102-147 info@afriso.com Version: 03.2023.0 www.afriso.com ID: 900.000.0623...

  • Page 3: Über Diese Betriebsanleitung

    Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt das Basismodul „BM“ (im Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. • Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit dem Produkt jederzeit verfügbar ist.
  • Page 4 Informationen zur Sicherheit Informationen zur Sicherheit Warnhinweise und Gefahrenklassen In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes gel- tenden Bestimmungen, Normen und Sicherheitsvorschriften beachten. Stel- len Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestimmun- gen, Normen und Sicherheitsvorschriften bekannt sind und dass sie befolgt werden.

  • Page 5: Informationen Zur Sicherheit

    Informationen zur Sicherheit Bestimmungsgemäße Verwendung Das Basismodul ist ein Teil der CosiTherm®. Dieses Produkt eignet sich aus- schließlich zur Regelung (Heizen/Kühlen) der Raumtemperatur von Einzel- räumen mit Fußbodenheizung. Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht Gefahren. Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die von Ihnen vorgesehene Verwendung geeignet ist.

  • Page 6: Transport Und Lagerung

    Transport und Lagerung Qualifikation des Personals Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom- men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt gehörenden Unterlagen kennen und verstehen. Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen und zu erkennen, die durch den Einsatz des Produkts entstehen können.
  • Page 7 Produktbeschreibung Produktbeschreibung Übersicht über die einzelnen CosiTherm® Komponenten Komponente Varianten Erklärung Basismodul Uhrmodul Raumfühler Draht Funk, Temperatur Funk, Temperatur und Feuchte Reglermodul Draht mit 2 Regelkreisen Draht mit 6 Regelkreisen Funk mit 2 Regelkreisen Funk mit 6 Regelkreisen Mit externer Antenne und 2 Regelkreisen...
  • Page 8 Produktbeschreibung Übersicht A. Sicherungsfach B. Betrieb Netzspannung (LED grün) C. Betrieb 5 V (LED grün) D. Pumpe Heizen (LED rot) E. Pumpe Kühlen (LED blau) F. Kühlen (LED blau) G. Eingang Umschaltung Heizen/Kühlen H. Kaskadier-Ausgang Relais Heizen/Kühlen I. Relaiskontakt Pumpe Kühlen J.
  • Page 9 Produktbeschreibung Anwendungsbeispiel(e) Abbildung 1: Basismodul, Reglermodul, Uhrmodul, Raumfühler D und Stellantriebe Abbildung 2: Basismodul, Reglermodul F, Uhrmodul, Raumfühler F, externer Antenne und Stellantriebe...
  • Page 10 Die CosiTherm® ist eine Einzelraum-Temperaturregelung und regelt die Temperatur von Räumen mit Fußbodenheizung (Heizen/Kühlen). Zentraler Baustein von CosiTherm® ist das Basismodul. An das Produkt können die Reglermodule angeschlossen werden. Das Produkt versorgt über die Reglermodule die Raumfühler D mit 5 V DC und die thermischen Stellantriebe mit 230 V AC.
  • Page 11 Produktbeschreibung Technische Daten Parameter Wert Allgemeine Daten Abmessungen Gehäuse 122 x 92 x 45 mm (B x H x T) Gewicht 215 g Werkstoff Gehäuse PC/ABS Farbe Hellgrau, ähnlich RAL 7047 Temperatureinsatzbereich Umgebung -20 ... 60 °C Lagerung -20 ... 60 °C Max.
  • Page 12 Pro Regelkreis angeschlossene max. 2 Stellantriebe anderer Hersteller Angaben zu CosiTherm® gemäß der DIN EN 60730-1:2017-05 • CosiTherm® ist ein elektronisches Regel- und Steuergerät (RS) Typ C nach EN 60730-1. • CosiTherm® ist für den Dauerbetrieb geeignet. • Bei der Schaltung der Stellantriebe und der Pumpen handelt es sich um Mikroabschaltungen.

  • Page 13: Montage

    Montage Montage Montageort Das Produkt (CosiTherm®) muss in der Nähe des Heizkreisverteilers mon- tiert werden. Montage des Produkts  Stellen Sie sicher, dass das Produkt spannungsfrei ist 1. Öffnen Sie die Abdeckung mit Hilfe eines Schrauben- drehers. 2. Ziehen Sie die Abschluss-...
  • Page 14 Montage 3. Verbinden Sie das/die Reglermodul(e) mit dem Produkt und sichern bei- des mit der Verriegelung. 4. Setzten Sie die Abschlussklappe auf das letzte Reglermodul.

  • Page 15: Elektrischer Anschluss

    Montage 5. Hängen Sie die Abde- ckung ein und schließen diese. Elektrischer Anschluss GEFAHR ELEKTRISCHER SCHLAG • Stellen Sie sicher, dass durch die Art der elektrischen Installation der Schutz gegen elektrischen Schlag (Schutzklasse, Schutzisolierung) nicht vermindert wird. Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet- zungen.
  • Page 16 Montage GEFAHR ELEKTRISCHER SCHLAG DURCH SPANNUNGSFÜHRENDE TEILE • Unterbrechen Sie vor Beginn der Arbeiten die Netzspannung und sichern Sie diese gegen Wiedereinschalten. • Stellen Sie sicher, dass durch elektrisch leitfähige Gegenstände oder Medien keine Gefährdungen ausgehen können. Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet- zungen.
  • Page 17 Montage 5.3.1 Anschlussschema A. AC 230 V Versorgung B. Eingang Heizen/Kühlen offen: - Heizen geschlossen: Kühlen interne Steuer- spannung: DC 5 V C. Kaskadierausgang poten- zialfreier Relaiskontakt max. AC 250 V, 3 A  max. DC 30 V, 3 A D.
  • Page 18 Montage 5.3.3 Kabelklemme anbringen 1. Fixieren Sie das Kabel auf der Rückseite des Reglermoduls mit der Kabelklemme (A). Wenn Raumfühler mit Drahtanschluss eingesetzt werden, bringen Sie die Kabelklemme erst nach dem elektrischen Anschluss des Raumfühlers an.
  • Page 19 Montage 2. Verfahren Sie mit allen weiteren Kabeln gleich. 3. Die Kabelklemmen können auch wieder gelöst werden. Heben Sie die beiden Laschen (2) nach außen an und nehmen die Kabel- klemme ab. Modul auf Hutschiene montieren  Stellen Sie sicher, dass alle Module (Basis- und Reglermodul) zusam- mengesteckt und fest verriegelt sind.
  • Page 20 Montage Module von der Hutschiene abnehmen 1. Heben Sie die Module (Basis- und Reglermodul) leicht an und nei- gen Sie die Module oben von der Hutschiene weg. 2. Nehmen Sie die Module (Basis- und Reglermodul) nach unten weg.

  • Page 21: Betrieb

    Betrieb Betrieb Übersicht der LED-Signale C D E Anzeige Zustand Erklärung Betrieb Netz- Leuchtet Wenn Netzspannung AC 230 V vorhanden spannung Erlischt Bei Ausfall der Netzspannung (LED grün) Bei Ausfall der Sicherung (1) Betrieb 5 V Leuchtet Wenn 5 V Versorgung vorhanden (LED grün) Erlischt Bei Ausfall der Netzspannung...

  • Page 22: Wartung

    (LED grün) nungsversorgung Sicherung defekt Prüfen Sie die Siche- rung Netzteil defekt Bitte wenden Sie sich an die AFRISO-Service Hotline Sonstige Störungen Bitte wenden Sie sich an die AFRISO-Service Hotline Netzsicherung tauschen  Stellen Sie sicher, dass die Netzspannung unterbrochen und gegen Wie- dereinschalten gesichert ist.
  • Page 23 Störungsbeseitigung 2. Nehmen Sie den Sicherungshal- ter heraus. 3. Tauschen Sie die defekte Siche- rung gegen eine Sicherung des gleichen Typs. 4. Setzten Sie den Sicherungshalter in das Sicherungsfach ein. 5. Schließen Sie die Abdeckung.

  • Page 24: Außerbetriebnahme Und Entsorgung

    3. Entsorgen Sie das Produkt. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen (service@afriso.de). Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag.

  • Page 25: Ersatzteile Und Zubehör

    Ersatzteile und Zubehör Ersatzteile und Zubehör HINWEIS UNGEEIGNETE TEILE • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Basismodul „BM“ 78112 Ersatzteile und Zubehör Artikelbezeichnung Art.-Nr. Abbildung Uhrmodul „UM“ 78113...
  • Page 26 Anhang Anhang 13.1 CE-Kennzeichnung...

  • Page 27: Base Module

    Operating instructions Base module Product family CosiTherm® Type: BM Copyright 2023 AFRISO-EURO-INDEX GmbH. All rights reserved. Lindenstraße 20 74363 Güglingen Telephone+49 7135 102-0 Service+49 7135 102-211 Telefax +49 7135 102-147 info@afriso.com Version: 03.2023.0 www.afriso.com ID: 900.000.0623...
  • Page 28 About these operating instructions About these operating instructions These operating instructions describe the base module "BM" (also referred to as "product" in these operating instructions). These operating instructions are part of the product. • You may only use the product if you have fully read and understood these operating instructions.

  • Page 29: Information On Safety

    Information on safety Information on safety Safety messages and hazard categories These operating instructions contain safety messages to alert you to poten- tial hazards and risks. In addition to the instructions provided in these oper- ating instructions, you must comply with all directives, standards and safety regulations applicable at the installation site of the product.

  • Page 30: Intended Use

    Information on safety Intended use The base module is a part of CosiTherm®. This product may only be used to control the room temperature (heat/cool) of individual rooms with underfloor heating system. Any use other than the application explicitly permitted in these operating instructions is not permitted and causes hazards.

  • Page 31: Transport And Storage

    Transport and storage Qualification of personnel Only appropriately trained persons who are familiar with and understand the contents of these operating instructions and all other pertinent product docu- mentation are authorized to work on and with this product. These persons must have sufficient technical training, knowledge and expe- rience and be able to foresee and detect potential hazards that may be caused by using the product All persons working on and with the product must be fully familiar with all...
  • Page 32 Product description Product description Overview of the individual CosiTherm® components Component Versions Explanation Base module Timer module Room tempera- Wire ture sensor Wireless, temperature Wireless, temperature and humidity Controller module D2 Wired with 2 control circuits Wired with 6 control circuits...

  • Page 33: Product Description

    Product description Overview A. Fuse compartment B. Operation mains voltage (LED green) C. Operation 5 V (LED green) D. Pump Heating (LED red) E. Pump Cooling (LED blue) F. Cooling (LED blue) G. Input switchover Heating/ Cooling H. Cascading output Heat- ing/Cooling I.

  • Page 34: Application Examples

    Product description Dimensions 140 mm 122 mm Application example(s) Figure 1: Base module, controller module, timer module, room temperature sensors D and actuators...
  • Page 35 Product description Figure 2: Base module, controller module F , timer module, room temperature sen- sors F, external antenna and actuators...

  • Page 36: Technical Specifications

    Product description Function CosiTherm® is a single room temperature controller used to control the tem- perature in rooms with underfloor heating system (heat/cool). The base mod- ule is the central component of CosiTherm®. The controller modules can be connected to the product.
  • Page 37 Protection class (EN 60730-1) Degree of protection (EN 60529) IP 20 *) Note AFRISO recommends the use of AFRISO actuators to ensure optimum sys- tem performance. If actuators from other manufacturers are used, the fol- lowing limit values must be met: Operating voltage AC 230 V ±10 %, 50/60 Hz...
  • Page 38 Product description Information on CosiTherm® as per DIN EN 60730-1:2017-05 • CosiTherm® is an electronic control type C as per EN 60730-1. • CosiTherm® is suitable for continuous operation. • The type of disconnection of the actuators and pumps is micro disconnec- tion.

  • Page 39: Installation Site

    Mounting Mounting Installation site The product (CosiTherm®) must be mounted in the vicinity of the heating cir- cuit manifold. Mounting the product  Verify that the product is disconnected from mains. 1. Open the cover using a screwdriver. 2. Pull off the end cover.
  • Page 40 Mounting 3. Connect the controller module(s) to the product module and secure with the catch. 4. Refit the end cover onto the last controller module.
  • Page 41 Mounting 5. Refit the cover and close...
  • Page 42 Mounting Electrical connection DANGER ELECTRIC SHOCK • Verify that the degree of protection against electric shock (protection class II, double insulation) is not reduced by the type of electrical installation. Failure to follow these instructions will result in death or serious injury. DANGER ELECTRIC SHOCK CAUSED BY LIVE PARTS •...
  • Page 43 Mounting 5.3.1 Connection diagram A. 230 V AC supply B. Input  Heating/Cooling Open: Heating Closed: Cooling Internal control voltage: 5 V DC C. Cascading output Voltage-free relay contact Max. 250 V AC, 3 A Max. 30 V DC, 3 A D.
  • Page 44 Mounting 5.3.3 Fitting the cable clamp 1. Fix the cable at the rear of the controller module using the cable clamp (A). If room temperature sensors with a wired connection are used, first make the electrical connection of the room tempera- ture sensors and then fit the cable clamp.
  • Page 45 Mounting 2. Repeat this procedure for all other cables. 3. It is possible to open the cable clamps. To do so, pull the two tabs (2) outwards and remove the cable clamp. Mounting modules on a DIN rail  Verify that all modules (base module and controller modules) are plugged together and firmly locked.
  • Page 46 Mounting Removing modules from a DIN rail 1. Slightly lift the modules (base module and controller modules) and tilt the top away from the DIN rail. 2. Remove the modules (base mod- ule and controller modules) towards the bottom.

  • Page 47: Operation

    Operation Operation Overview of the LED signals C D E Display State Explanation Operation Solid lit When 230 V AC mains voltage is applied mains voltage Goes off In the case of power failure (LED green) If the fuse (1) trips Operation 5 V...

  • Page 48: Troubleshooting

    LED 5 V operation not lit No mains voltage Check the supply volt- (green LED) Fuse defective Check the fuse Power supply unit Contact the AFRISO defective service hotline Other malfunctions Contact the AFRISO service hotline Replacing the fuse  Verify that the mains voltage is disconnected and cannot be switched on.
  • Page 49 Troubleshooting 2. Remove the fuse holder. 3. Replace the defective fuse with a fuse of the same type. 4. Insert the fuse holder into the fuse compartment. 5. Close the cover.

  • Page 50: Decommissioning / Disposal

    2. Dismount the product (see chapter "Mounting", reverse sequence of steps). 3. Dispose of the product. Returning the device Get in touch with us before returning your product (service@afriso.de). Warranty See our terms and conditions at www.afriso.com or your purchase contract for information on warranty.

  • Page 51: Spare Parts And Accessories

    Spare parts and accessories Spare parts and accessories NOTICE UNSUITABLE PARTS • Only use genuine spare parts and accessories provided by the manufac- turer. Failure to follow these instructions can result in equipment damage. Product Product designation Part no. Figure Base module "BM"...
  • Page 52 Appendix Appendix 13.1 EU Declaration of Conformity...
  • Page 53 Notice technique Module de base Famille de produits CosiTherm® Type : BM Copyright 2023 AFRISO-EURO-INDEX GmbH. Tous droits réservés. Lindenstraße 20 74363 Güglingen Téléphone +49 7135 102-0 Service clientèle +49 7135 102-211 Téléfax +49 7135 102-147 info@afriso.com Version: 03.2023.0 www.afriso.com...
  • Page 54 La présente notice technique La présente notice technique Cette notice technique contient la description du module de base "BM" (dénommé ci-après "produit"). Cette notice technique fait partie du produit. • Utilisez le produit seulement après que vous aurez lu et compris intégra- lement la notice technique.

  • Page 55: Informations Sur La Sécurité

    Informations sur la sécurité Informations sur la sécurité Consignes de sécurité et classes de risques Cette notice technique contient des consignes de sécurité destinées à attirer l'attention sur les dangers et les risques. Outre les instructions contenues dans cette notice technique, il faut vous assurer de l'observation de tous les règlements, normes et consignes de sécurité...
  • Page 56 Informations sur la sécurité Usage normal Le module de base fait partie de CosiTherm®. Le produit est destiné exclu- sivement à la régulation de la température des pièces individuelles (chauf- fage / refroidissement) avec plancher chauffant. Toute autre utilisation n'est pas conforme et cause des risques.

  • Page 57: Transport Et Stockage

    Transport et stockage Qualification du personnel Seul le personnel dûment qualifié est autorisé à travailler sur le produit et avec celui-ci après qu'il aura connu et compris le contenu de cette notice technique, ainsi que toute la documentation faisant partie du produit. S'appuyant sur sa formation spécialisée, ses connaissances et ses expé- riences, le personnel qualifié...
  • Page 58 Description du produit Description du produit Aperçu des composants CosiTherm® Composants Variantes Description Module de base Module d'horloge UM Sonde Version filaire d'ambiance Sans fil, température Sans fil, température et humidité Module de régu- Version filaire avec 2 circuits de com-...

  • Page 59: Description Du Produit

    Description du produit Aperçu A. Compartiment fusible B. Fonctionnement tension secteur (LED verte) C. Fonctionnement 5 V  (LED verte) D. Pompe chauffage  (LED rouge) E. Pompe refroidissement (LED bleue) F. Refroidissement  (LED bleue) G. Entrée commutation chauffage / refroidisse- ment H.

  • Page 60: Exemple(S) D'application

    Description du produit Dimensions 140 mm 122 mm Exemple(s) d'application Figure 1: Module de base, module de régulation, module d'horloge, sonde d'ambiance D et actionneurs...
  • Page 61 Description du produit Figure 2: Module de base, module de régulation F, module d'horloge, sonde d'ambiance F, antenne externe et actionneurs...
  • Page 62 Description du produit Fonctionnement CosiTherm® est un système de régulation de température pièce par pièce ; il règle la température des pièces (chauffage/refroidissement) avec plancher chauffant. Le module de base constitue l'élément central de CosiTherm®. Les modules de régulation sont reliés au produit.

  • Page 63: Caractéristiques Techniques

    Description du produit Caractéristiques techniques Paramètre Valeur Caractéristiques générales Dimensions du boîtier 122 x 92 x 45 mm (L x H x P)) Poids 215 g Matériau du boîtier PC/ABS Couleur Gris clair, semblable à RAL 7047 Plage de température Ambiante -20 ...
  • Page 64 Max. 2 raccordés par circuit de commande Informations sur CosiTherm® selon DIN EN 60730-1:2017-05 • CosiTherm® est un appareil de contrôle et de commande électronique (RS) type C selon EN 60730-1. • CosiTherm® est adapté à un fonctionnement continu. •...

  • Page 65: Emplacement De Montage

    Montage Montage Emplacement de montage Le produit (CosiTherm®) doit être monté près du collecteur des circuits de chauffage. Montage du produit  Assurez-vous que le produit n'est pas sous tension 1. Démontez le couvercle à l'aide d'un tournevis. 2. Retirez le bouchon.
  • Page 66 Montage 3. Connectez le/les module(s) de régulation au produit et fixez les deux avec le verrouillage. 4. Mettez le bouchon sur le dernier module de régula- tion.
  • Page 67 Montage 5. Mettez le couvercle en place et fermez-le. Branchement électrique DANGER CHOC ÉLECTRIQUE • Assurez-vous que le degré de protection contre les chocs électriques (classe de protection, isolation double) ne soit pas réduit par le type de l'installation électrique. La non-observation de ces instructions entraîne la mort ou des blessures graves.
  • Page 68 Montage DANGER CHOC ÉLECTRIQUE PROVOQUÉ PAR LES PARTIES SOUS TENSION • Coupez la tension secteur avant d'effectuer les travaux et prenez toutes les mesures nécessaires pour éviter la remise en marche. • Assurez-vous que des objets conducteurs ou des fluides conducteurs ne causent aucun risque.

  • Page 69: Schéma De Raccordement

    Montage 5.3.1 Schéma de raccordement A. Alimentation AC 230 V B. Entrée commutation chauffage/refroidisse- ment ouverte : - Chauffage fermée : refroidissement tension de commande interne : DC 5 V C. Sortie en cascade contact relais libre de potentiel max. AC 250 V, 3 A  max.
  • Page 70 Montage 5.3.3 Attacher un serre-câble 1. Fixez le câble à l'arrière du module du module de régulation à l'aide du serre-câble (A). Si des sondes d'ambiance avec une connexion filaire sont utilisés, éta- blissez d'abord la connexion élec- trique des sondes d'ambiance, puis montez le serre-câble.
  • Page 71 Montage 2. Répétez cette procédure pour tous les autres câbles. 3. Il est possible de retirer les serre- câbles. Pour ce faire, tirez les deux languettes (2) vers l'exté- rieur et retirez le serre-câble. Montage des modules sur un rail DIN ...
  • Page 72 Montage Détacher les modules du rail DIN 1. Soulevez légèrement les modules (module de base et module de régulation) et inclinez le haut des modules pour les dégager du rail DIN. 2. Retirez les modules (module de base et module de régulation) vers le bas.
  • Page 73 Service Service Aperçu des signaux LED C D E Affichage État Description Fonctionne- Allumé En présence de tension secteur 230 V ment tension S'éteint En cas de panne de secteur secteur Si le fusible (1) déclenche (LED verte) Fonctionne- Allumé En présence de l'alimentation 5 V ment 5 V...
  • Page 74 La LED verte de fonc- Pas de tension secteur Vérifiez l'alimentation tionnement 5 V ne Fusible défectueux Vérifiez le fusible s'allume pas Bloc d'alimentation Veuillez contacter l'AFRISO Service  défectueux Hotline Autre dérangement Veuillez contacter l'AFRISO Service  Hotline Remplacer le fusible de secteur ...

  • Page 75: Suppression Des Dérangements

    Suppression des dérangements 2. Retirez le porte-fusible. 3. Remplacez le fusible défectueux par un fusible du même type. 4. Insérez le porte-fusible dans le compartiment fusible. 5. Fermez le couvercle.

  • Page 76: Mise Hors Service Et Élimination

    3. Éliminez le produit. Retour Avant de retourner le produit, il faut que vous preniez contact avec nous  (service@afriso.de). Garantie Les informations sur la garantie figurent dans nos "Conditions générales de vente" sur le site www.afriso.com ou dans votre contrat d'achat.

  • Page 77: Pièces Détachées Et Accessoires

    Pièces détachées et accessoires Pièces détachées et accessoires AVIS PIÈCES INADAPTÉES • N'utilisez que des accessoires et des pièces détachées d'origine provenant du fabricant. La non-observation de ces instructions peut causer des dommages maté- riels. Produit Désignation de l'article Référence Figure Module de base "BM"...
  • Page 78 Annexe Annexe 13.1 Marquage CE...

  • Page 79: Instrukcja  Eksploatacji

    Instrukcja  eksploatacji Moduł podstawowy System CosiTherm® Typ: BM Copyright 2023 AFRISO-EURO-INDEX GmbH. Wszelkie prawa zastrzeżone. Lindenstraße 20 74363 Güglingen Telefon +49 7135 102-0 Obsługa klienta +49 7135 102-211 Telefaks +49 7135 102-147 info@afriso.com Wersja: 03.2023.0 www.afriso.com ID: 900.000.0623...
  • Page 80 Objaśnienia do niniejszej instrukcji eksploatacji Objaśnienia do niniejszej instrukcji eksploatacji Niniejsza instrukcja eksploatacji opisuje moduł podstawowy (BM) (poniżej zwany także „produktem“). Niniejsza instrukcja eksploatacji jest częścią pro- duktu. • Produkt wolno użytkować dopiero po całkowitym przeczytaniu i pełnym zro- zumieniu instrukcji eksploatacji. •...
  • Page 81 Informacje na temat bezpieczeństwa Informacje na temat bezpieczeństwa Wskazówki ostrzegawcze i klasy zagrożenia Niniejsza instrukcja eksploatacji zawiera wskazówki ostrzegawcze zwracające uwagę na potencjalne zagrożenia oraz ryzyka. Poza zaleceniami zawartymi w niniejszej instrukcji eksploatacji trzeba przestrzegać wszystkich warunków, norm oraz przepisów bezpieczeństwa obowiązujących w miejscu użytkowania produktu.

  • Page 82: Informacje Na Temat Bezpieczeństwa

    Stosowanie zgodne z przeznaczeniem Moduł podstawowy jest częścią systemu CosiTherm®. Ten produkt przezna- czony jest wyłącznie do regulacji (grzanie/chłodzenie) temperatury pokojowej w pojedynczych pomieszczeniach z ogrzewaniem podłogowym. Inny rodzaj zastosowania nie jest zgodny z przeznaczeniem i powoduje powstawanie zagrożeń.
  • Page 83 Informacje na temat bezpieczeństwa Przewidywalne błędne stosowanie Produktu nie wolno stosować w szczególności w następujących przypadkach i do następujących celów: • w otoczeniu zagrożonym wybuchem; - w razie eksploatacji w strefach zagrożonych wybuchem iskrzenie może doprowadzić do wyfuknięcia, pożaru lub eksplozji, •...
  • Page 84 • Należy upewnić się, że podczas transportu i składowania produkt jest chro- niony przed uderzeniami. Nieprzestrzeganie niniejszych zaleceń może doprowadzić do powstania szkód materialnych. Opis produktu Przegląd poszczególnych części składowych systemu CosiTherm® Komponent Warianty Objaśnienie moduł podsta- wowy moduł czasowy...

  • Page 85: Opis Produktu

    Opis produktu Przegląd A. komora bezpiecznika B. włączone napięcie sieciowe (zielona dioda LED) C. tryb pracy 5 V (zielona dioda LED) D. pompa ogrzewania (czerwona diada LED) E. pompa chłodzenia (niebieska dioda LED) F. chłodzenie (niebieska dioda LED) G. wejście przełączania grza- nia/chłodzenia H.

  • Page 86: Przykład(Y) Zastosowania

    Opis produktu Wymiary 140 mm 122 mm Przykład(y) zastosowania Ilustracja 1: Moduł podstawowy, moduł sterujący, moduł czasowy, czujnik temperatury pokojowej D i siłowniki...
  • Page 87 Opis produktu Ilustracja 2: Moduł podstawowy, moduł sterujący F, moduł czasowy, czujniki temperatury pokojowej F, antena zewnętrzna i siłowniki...
  • Page 88 Opis produktu Działanie System CosiTherm® jest to regulator temperatury pokojowej służący do regu- lacji temperatury w pomieszczeniach z ogrzewaniem podłogowym (grzanie / chłodzenie). Centralną częścią składową systemu CosiTherm® jest moduł podstawowy. Do produktu można podłączyć moduły sterujące. Przez moduły sterujące produkt zasila czujniki temperatury pokojowej D napię- ciem 5 V DC, a siłowniki termoelektryczne napięciem 230 V AC.
  • Page 89 Bezpieczeństwo elektryczne klasa ochronności (EN 60730-1) stopień ochrony (EN 60529) IP 20 *) Wskazówka AFRISO zaleca stosowanie siłowników AFRISO w celu zabezpieczenia opty- malnej wydajności pracy systemu. W przypadku stosowania siłowników innych producentów trzeba dotrzymywać następujących wartości granicz- nych: napięcie robocze AC 230 V ±...
  • Page 90 Opis produktu Informacje o systemie CosiTherm® według normy DIN EN 60730-1:2017-05 • CosiTherm® jest elektronicznym urządzeniem regulacyjno-sterującym (RS) typu C według normy EN 60730-1. • CosiTherm® nadaje się do pracy ciągłej. • Sterowanie siłowników i pomp jest oparte na operacjach mikrorozłączania.
  • Page 91 Montaż Montaż Miejsce montażu Produkt (CosiTherm®) trzeba zamontować w pobliżu rozdzielacza obwodu grzejnego. Montaż produktu  Należy upewnić się, że produkt nie znajduje się pod napięciem. 1. Otworzyć osłonę za pomocą śrubokręta. 2. Zdjąć pokrywkę zamyka- jącą.
  • Page 92 Montaż 3. Połączyć moduł(y) steru- jący(e) z produktem i zabezpieczyć zatrzaskiem oba układy. 4. Nasunąć pokrywkę zamy- kającą na ostatni moduł sterujący.
  • Page 93 Montaż 5. Zamocować i zamknąć osłonę. Przyłącze elektryczne NIEBEZPIECZEŃSTWO PORAŻENIE PRĄDEM ELEKTRYCZNYM • Należy upewnić się, że rodzaj instalacji elektrycznej nie zmniejsza zakresu ochrony przed porażeniem prądem elektrycznym (klasa ochronności, izolacja ochronna). Nieprzestrzeganie niniejszych zaleceń prowadzi do śmierci lub poważ- nych obrażeń.
  • Page 94 Montaż NIEBEZPIECZEŃSTWO PORAŻENIE PRĄDEM ELEKTRYCZNYM PRZEZ ELEMENTY ZNAJDU- JĄCE SIĘ POD NAPIĘCIEM • Przed rozpoczęciem prac odłączyć napięcie sieciowe i zabezpieczyć urządze- nie przed ponownym włączeniem napięcia. • Należy upewnić się, że przedmioty lub media przewodzące energię elektryczną nie stanowią zagrożenia. Nieprzestrzeganie niniejszych zaleceń...
  • Page 95 Montaż 5.3.1 Schemat przyłączy A. zasilanie AC 230 V B. wejście grzania/chłodzenia otwarte: - grzanie zamknięte: wewnętrzne napięcie ste- rujące chłodzenia: 5 V DC C. wyjście kaskadowe bezpo- tencjałowego styku prze- kaźnikowego maksymalnie 250 V AC, 3 A  maksymalnie 30 V DC, 3 A D.
  • Page 96 Montaż 5.3.3 Mocowanie opaski na przewodzie 1. Przymocować przewód po tylnej stronie modułu sterującego za pomocą opaski (A). W razie stoso- wania przewodowych czujników pokojowych opaskę zamocować dopiero po wykonaniu podłączenia elektrycznego czujnika.
  • Page 97 Montaż 2. Powtórzyć czynność dla wszyst- kich przewodów. 3. Opaski dają się ponownie zde- montować. W tym celu podważyć oba piórka (2) w kierunku zewnętrznym i zdjąć opaskę. Montaż modułu na szynie montażowej DIN  Należy upewnić się, że wszystkie moduły (moduł podstawowy i moduł ste- rujący) są...
  • Page 98 Montaż Demontaż modułów z szyny montażowej DIN 1. Lekko unieść moduły (moduł pod- stawowy i moduł sterujący) i odchylić górną część modułów od szyny montażowej DIN. 2. Zdjąć moduły (moduł podstawowy i moduł sterujący), pociągając je w kierunku dolnym.
  • Page 99 Eksploatacja Eksploatacja Przegląd sygnałów diod LED C D E Wskaźnik Stan Objaśnienie włączone świeci się jeśli napięcie sieciowe 230 V AC jest podłą- czone napięcie sie- ciowe gaśnie w razie zaniku napięcia sieciowego, (zielona dioda w razie uszkodzenia bezpiecznika (1) LED) tryb pracy 5 V...
  • Page 100 5 V nie wego świeci się (zielona dioda uszkodzony bezpiecznik sprawdzić bezpiecznik LED) uszkodzony zasilacz proszę skontaktować się z infolinią serwisową AFRISO pozostałe zakłócenia proszę skontaktować się z infolinią serwisową AFRISO...

  • Page 101: Usuwanie Usterek

    Usuwanie usterek wymienić bezpiecznik sieciowy  Należy upewnić się, że napięcie sieciowe jest odłączone i zabezpieczone przed ponownym włączeniem. 1. Otworzyć osłonę za pomocą śru- bokręta. 2. Wyjąć uchwyt bezpiecznika. 3. Wymienić uszkodzony bezpiecznik na bezpiecznik takiego samego typu.
  • Page 102 2. Wykonać demontaż produktu (patrz rozdział "Montaż" w odwrotnej kolejności). 3. Produkt poddać utylizacji. Zwrot Przed zwrotną wysyłką produktu wymagany jest kontakt z producentem  (service@afriso.de). Gwarancja Informacje dotyczące gwarancji są dostępne w naszych Ogólnych Warunkach Handlowych w internecie pod adresem www.afriso.com lub w umowie kupna.
  • Page 103 Części zamienne i wyposażenie dodatkowe Części zamienne i wyposażenie dodatkowe WSKAZÓWKA NIEWŁAŚCIWE CZĘŚCI • Należy stosować wyłącznie oryginalne części zamienne i wyposażenie dodat- kowe producenta. Nieprzestrzeganie niniejszego zalecenia może doprowadzić do powstania szkód materialnych. Produkt Nazwa artykułu Numer artykułu Ilustracja moduł...
  • Page 104 Aneks Aneks 13.1 Deklaracja zgodności UE...
