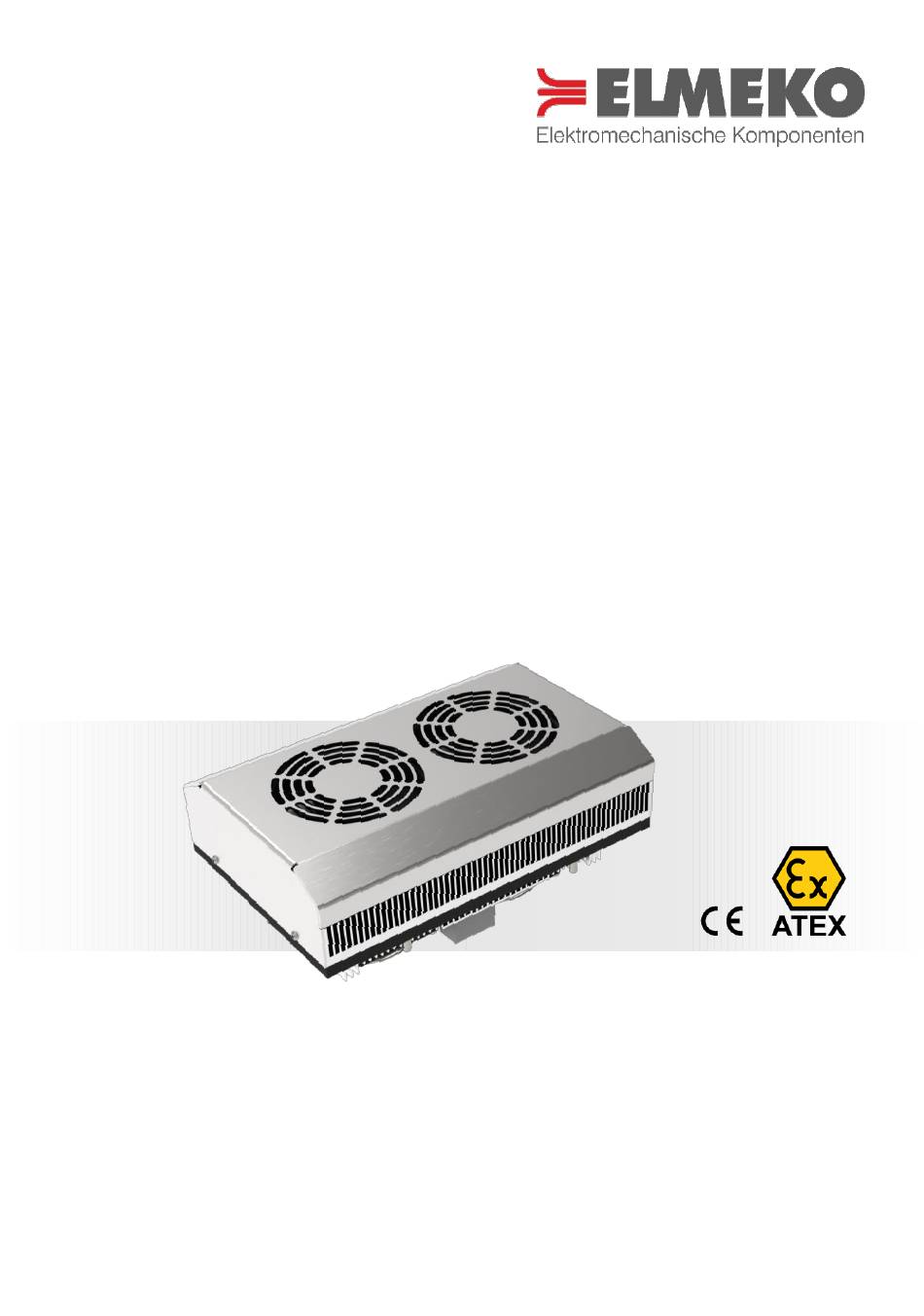

- Page 1 PK 150 HK-EX PELTIER-KÜHLGERÄT THERMOELECTRIC COOLER Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS TABLE OF CONTENTS Anwendung ......................................... 3 Technische Daten ...................................... 3 Beschreibung ......................................4 Leistungsdiagram ...................................... 4 Abmessungen ......................................5 Montageausschnitt ....................................5 Lieferumfang ....................................... 6 Zubehör ......................................... 6 Montage ........................................6 Montageablauf ......................................7 Elektrischer Anschluss ..................................... 9 Schaltbild ........................................9 Sicherheitshinweise .................................... -
Page 3: Anwendung
The high efficiency contributes additionally to the eco- friendliness. With the matching controller cooling and heating is possible. TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type PK 150 HK-EX Artikelnummer Part number 40 P15 57HEX Betriebsspannung 24 V DC... -
Page 4: Beschreibung
Der zulässige Umgebungstemperaturbereich des Gerätes beträgt -20°C / +70°C. The PK 150 HK-EX is a Peltier cooling / heating unit with 150 Watt cooling capacity for use in potentially explosive atmospheres of category 3 according to Directive 2017/34/EU (Zone 2), gas group IIC and temperature class T4. -
Page 5: Abmessungen
Montageausschnitt als PDF oder DXF Datei heruntergeladen werden kann With the QR code you have direct access to the homepage www.elmeko.de where the mounting cut-out can be downloaded as PDF or DXF file Alle Maße in mm All dimensions in mm... -
Page 6: Lieferumfang
LIEFERUMFANG DELIVERY CONTENTS - Peltier-Kühlgerät - Thermoelectric cooler - Befestigungsschrauben - Fastening screws - Betriebsanleitung - Instruction manual ZUBEHÖR ACCESSORIES Bezeichnung Beschreibung Description Artikelnummer Part number Type Kondensatrinne für Peltier-Kühlgerät KRP 200 49 KRP 200 Condensate through for thermoelectric coolers Kondensatrinne für Peltier-Kühlgerät KRP 300 49 KRP 300... -
Page 7: Montageablauf
MONTAGEABLAUF ASSEMBLY PROCEDURE Montageausschnitt und Die Schutzfolie der Dichtung entfernen und das Kühlgerät in den Ausschnitt Bohrungen nach Zeichnung einsetzen, so dass der Kühlkörper mit Lüfter, Anschlussklemme und anfertigen Gewindebolzen in den Schaltschrank hineinragen Remove the protective film of the sealing and put the cooler into the cutout Make mounting cutout and so that the heatsink, fans, terminals and the threaded bolts protrude into the drill holes according to... - Page 8 This ensures optimum cooling of the whole panel. PK 150 HK-EX horizontal + KRP 300 PK 150 HK-EX vertikal + KRP 200 PK 150 HK-EX horizontal + KRP 300...
-
Page 9: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS ELECTRIC INSTALLATION Für den elektrischen Anschluss ist der Schaltschrank vorher vorschriftsmäßig außer Betrieb zu nehmen. Die Spannungsversorgung ist an die Anschlussklemmen anzuschließen (siehe Schaltbild). Es wird eine Gleichstromspannung von 24 V DC benötigt. Achtung: Bei Anschluss an Wechselspannung wird das Gerät zerstört. -
Page 10: Sicherheitshinweise
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS - Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten - Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten - Der Anschluss erfolgt an 24 V DC - Anschlusskabel sind nur als Kupferleitungen zulässig - Die maximale Umgebungstemperaturbereich von -20 °C / +70 °C ist zu berücksichtigen - Bei der Verwendung in explosionsgefährdeten Bereichen muss das Gerät in einem geerdeten Gehäuse... -
Page 11: Garantieerklärung
Die Entsorgung muss gemäß den jeweiligen nationalen gesetzlichen Bestimmungen erfolgen. The disposal is to occur according to the respective national regulations. WEEE-Reg.-Nr.: DE 78723147 GARANTIEERKLÄRUNG GUARANTEE BOND Wir gewähren eine Garantiezeit von 24 Monaten ab dem Zeitpunkt der Lieferung des Gerätes bei bestimmungsgemäßem Einsatz und unter den folgenden Betriebsbedingungen: Einsatz in Schaltschränken oder Gehäusen für industrielle Anwendungen Beachtung der auf dem Typenschild angegebenen Anschlussspannung und Anschlussleistung... - Page 12 NOTIZEN NOTES ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
