Summary of Contents for ELMEKO PM 100

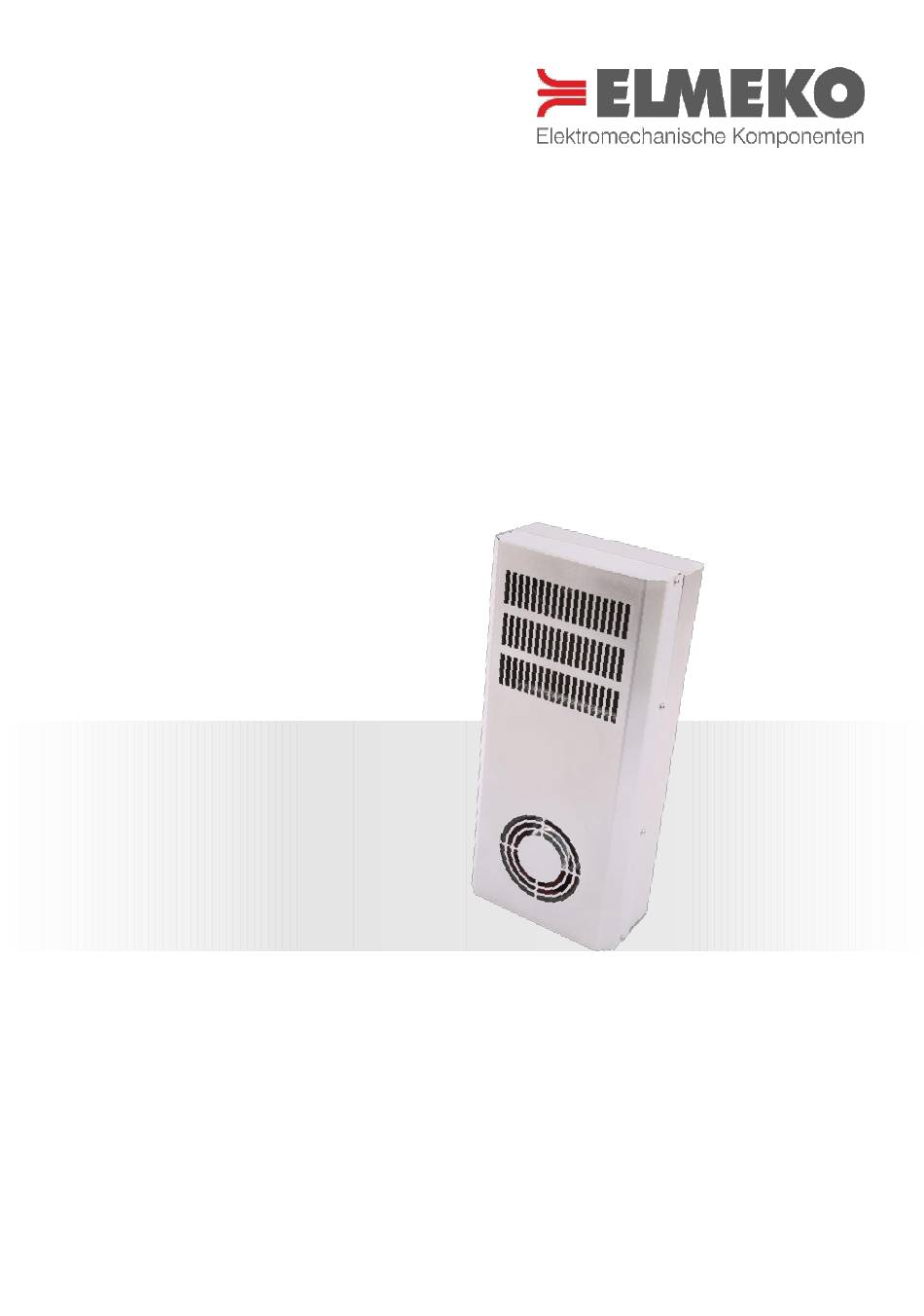

- Page 1 PM 100 PELTIER-KÜHLGERÄT THERMOELECTRIC COOLER Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 3: Table Of Contents
INHALTSVERZEICHNIS TABLE OF CONTENTS Anwendung ......................................... 4 Technische Daten ...................................... 4 Eigenschaften ......................................5 Leistungsdiagram ...................................... 5 Lieferumfang ....................................... 5 Abmessungen / Montageausschnitt ..............................6 Montage ........................................6 Anbau ..........................................7 Teilanbau ........................................8 Schaltbild ........................................8 Elektrischer Anschluss ..................................... 9 Anschlussbeispiel Kühlen mit TES 60* ............................ -
Page 4: Anwendung
The high efficiency contributes additionally to the eco-friendliness. With the matching controller cooling and heating is possible. TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type PM 100 Artikelnummer Part number 40 M10 570 Betriebsspannung 24 V DC... -
Page 5: Eigenschaften
EIGENSCHAFTEN FEATURES - Schaltschrankkühlung mit Peltiertechnik - Enclosure cooling with Peltier technology - Extension and installation without additional accessories - Anbau und Teileinbau ohne weiteres Zubehör - Robustes Edelstahlgehäuse - Robust stainless-steel housing - Elegant flat design - Elegante flache Bauform - Separate internal and external circulation - Getrennter Innen- und Außenkreislauf - Hochleistungskühlkörper... -
Page 6: Abmessungen / Montageausschnitt
Mit dem QR-Code haben Sie direkten Zugang zur Homepage www.elmeko.de wo der Montageausschnitt als PDF oder DXF Datei heruntergeladen werden kann With the QR code you have direct access to the homepage www.elmeko.de where the mounting cut-out can be downloaded as PDF or DXF file... -
Page 7: Anbau
ANBAU EXTERNAL MOUNTING Das Kühlgerät auf den Ausschnitt setzen Montageausschnitt und Bohrungen nach Zeichnung oder Bohrschablone Place the cooler on the cutout anfertigen Use the drawing or a drilling template for the mounting cutout Ansicht von innen View from inside Gerät von innen mit sechs Schrauben M5 mit Unterlegscheiben befestigen Fasten the unit from inside with six screws M5 with washers... -
Page 8: Teilanbau
TEILANBAU PARTIAL INTERNAL MOUNTING Seitliche Schrauben am Gehäuseoberteil entfernen und das Oberteil abnehmen. Anschließend die 6 Schrauben im Rahmen entfernen und vorsichtig das Gehäuseunterteil abziehen. Remove the screws on the side of the housing cover and take the cover away. Then remove the 6 screws in the frame and carefully pull off the bottom part. -
Page 9: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS ELECTRIC INSTALLATION Für den elektrischen Anschluss ist der Schaltschrank vorher vorschriftsmäßig außer Betrieb zu nehmen. Die Spannungsversorgung sind an die Anschlussklemmen anzuschließen (siehe Schaltbild). Es wird eine Gleichstromspannung von 24 V DC benötigt. ACHTUNG: Bei Anschluss an Wechselspannung wird das Gerät zerstört. -
Page 10: Anschlussbeispiel Kühlen Mit Tes 60
ANSCHLUSSBEISPIEL KÜHLEN MIT TES 60* CONNECTION EXAMPLE COOLING WITH TES 60* ANSCHLUSSBEISPIEL HEIZEN UND KÜHLEN MIT TRP 205* CONNECTION EXAMPLE HEATING AND COOLING WITH TRP 205* * Thermostate und Netzteil sind Zubehör und müssen separat bestellt werden Thermostats and power supply are accessories and must be ordered separately... -
Page 11: Zubehör
ZUBEHÖR ACCESSORIES Bezeichnung Beschreibung Description Artikelnummer Part number Type Netzteil Emparro 10 Emparro 10 42 10A 500 Power supply Emparro 10 Thermostat TES60 TES 60 15 TES 060 Thermostat TES60 Thermostat TRP 205, Heizen + Kühlen TRP 205 45 TRP 205 Thermostat TRP 205, heating + cooling Temperatursteuerung TRP 260 TRP 260... -
Page 12: Wartung Und Pflege
WARTUNG UND PFLEGE CARE AND MAINTENANCE - Das Peltier-Kühlgerät ist wartungsarm - Führen Sie in regelmäßigen Abständen eine Sichtprüfung an den Lüftern und dem Aussenkühlkörper durch - In staubbelasteter Umgebung kann ein Ausblasen des Kühlkörpers mit Druckluft zur Erhaltung der Kühlleistung erforderlich sein. - Page 13 NOTIZEN NOTES...
- Page 14 NOTIZEN NOTES...
- Page 16 ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
