- Page 1 PK 75 PELTIER-KÜHLGERÄT THERMOELECTRIC COOLER Montage- und Betriebsanleitung Installation and Operating Manual...

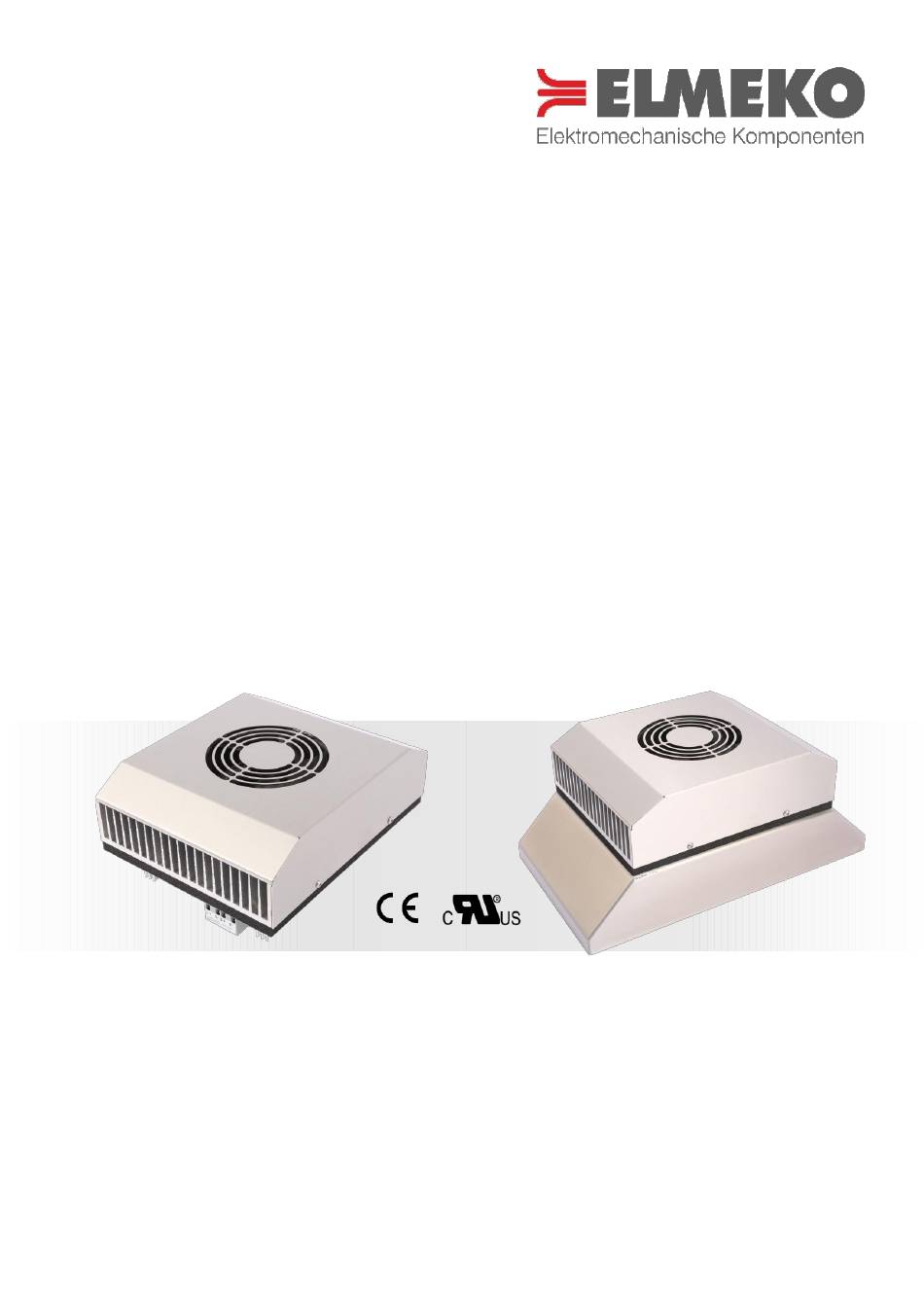

- Page 2 *Abbildung auf der Titelseite zeigt Peltier-Kühlgerät mit und ohne Aufbaugehäuse Illustration on the title page shows Thermoelectric cooler with and without additional housing...
-
Page 3: Table Of Contents
INHALTSVERZEICHNIS TABLE OF CONTENTS Anwendung ......................................... 4 Technische Daten ...................................... 4 Beschreibung ......................................5 Leistungsdiagram ...................................... 5 Lieferumfang ....................................... 6 Zubehör ......................................... 6 Montage ........................................6 Abmessungen ohne Aufbaugehäuse ..............................7 Montageausschnitt ohne Aufbaugehäuse ............................7 Abmessungen mit Aufbaugehäuse ..............................8 Montageausschnitt mit Aufbaugehäuse ............................ -
Page 4: Anwendung
The high efficiency contributes additionally to the eco-friendliness. With the matching controller cooling and heating is possible. TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type PK 75 PK 75 HK PK 75 HK + AG Artikelnummer Part number 40 P75 570 40 P75 57H 40 P75 57HAG Betriebsspannung 24 V DC... -
Page 5: Beschreibung
Peltier-Kühlgerät, Heizen und Kühlen (Anschlussklemme sechspolig) PK 75 HK Thermoelectric cooler, heating and cooling (terminal six pole) Peltier-Kühlgerät, Heizen und Kühlen, mit Aufbaugehäuse (Anschlussklemme sechspolig) PK 75 HK + AG Thermoelectric cooler, heating and cooling with additional housing (terminal six pole) EIGENSCHAFTEN FEATURES - Thermoelectric cooling without liquid refrigerant - Thermoelektrische Kühlung ohne Kältemittel... -
Page 6: Lieferumfang
LIEFERUMFANG DELIVERY CONTENTS - Peltier-Kühlgerät - Thermoelectric cooler - Befestigungsschrauben - Fastening screws - Betriebsanleitung - Instruction manual ZUBEHÖR ACCESSORIES Bezeichnung Beschreibung Description Artikelnummer Part number Type Netzteil Emparro 5 Emparro 5 42 05A 500 Power supply Emparro 5 Thermostat TES60 TES 60 15 TES 060 Thermostat TES60... -
Page 7: Abmessungen Ohne Aufbaugehäuse
Montageausschnitt als PDF oder DXF Datei heruntergeladen werden kann With the QR code you have direct access to the homepage www.elmeko.de where the mounting cut-out can be downloaded as PDF or DXF file Alle Maße in mm All dimensions in mm... -
Page 8: Abmessungen Mit Aufbaugehäuse
Montageausschnitt als PDF oder DXF Datei heruntergeladen werden kann With the QR code you have direct access to the homepage www.elmeko.de where the mounting cut-out can be downloaded as PDF or DXF file Alle Maße in mm All dimensions in mm... -
Page 9: Montageablauf Ohne Aufbaugehäuse
Remove the protective film of the sealing and put the cooler into the cutout so that the heatsink, fans, terminals and the threaded bolts protrude into the enclosure. PK 75 vertikal + KRP 200 PK 75 horizontal + KRP 300 PK 75 vertical + KRP 200... -
Page 10: Montageablauf Mit Aufbaugehäuse
MONTAGEABLAUF MIT AUFBAUGEHÄUSE ASSEMBLY PROCEDURE WITH ADDITIONAL HOUSING Montageausschnitt und Bohrungen Das Kühlgerät auf den Ausschnitt setzen nach Zeichnung anfertigen Place the cooler on the cutout Make mounting cutout and drill holes according to drawing Optimale Kühlung: Die warme Luft wird im Schaltschrank abgesaugt, Ansicht von innen: das Kühlgerät mit im Kühlgerät abgekühlt und dann mit hoher Geschwindigkeit wieder vier Linsenkopfschrauben M5x16 mit... -
Page 11: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS ELECTRIC INSTALLATION Für den elektrischen Anschluss ist der Schaltschrank vorher vorschriftsmäßig außer Betrieb zu nehmen. Die Spannungsversorgung ist an die Anschlussklemmen anzuschließen (siehe Schaltbild). Es wird eine Gleichstromspannung von 24 V DC benötigt. Achtung: Bei Anschluss an Wechselspannung wird das Gerät zerstört. -
Page 12: Anschlussbeispiel Kühlen Mit Tes 60
ANSCHLUSSBEISPIEL KÜHLEN MIT TES 60* CONNECTION EXAMPLE COOLING WITH TES 60* ANSCHLUSSBEISPIEL HEIZEN UND KÜHLEN MIT TRP 205* CONNECTION EXAMPLE HEATING AND COOLING WITH TRP 205* * Thermostate und Netzteil sind Zubehör und müssen separat bestellt werden Thermostats and power supply are accessories and must be ordered separately... -
Page 13: Sicherheitshinweise
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS - Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten - Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten - Der Anschluss erfolgt an 24 V DC - Anschlusskabel sind nur als Kupferleitungen zulässig - Die maximale Umgebungstemperatur von bis zu 70 °C ist zu berücksichtigen - Die Umgebung des Geräts darf max. -
Page 14: Garantieerklärung
GARANTIEERKLÄRUNG GUARANTEE BOND Wir gewähren eine Garantiezeit von 24 Monaten ab dem Zeitpunkt der Lieferung des Gerätes bei bestimmungsgemäßen Einsatz und unter den folgenden Betriebsbedingungen: Einsatz in Schaltschränken oder Gehäusen für industrielle Anwendungen Beachtung der auf dem Typenschild angegebenen Anschlussspannung und Anschlussleistung Diese Garantie gilt nicht für evtl. - Page 15 NOTIZEN NOTES...
- Page 16 ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
