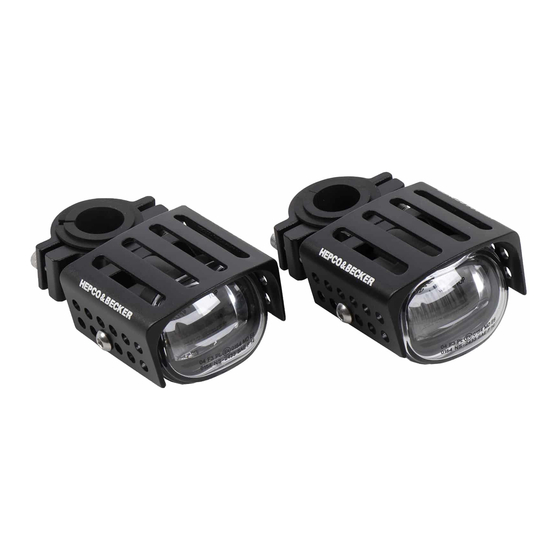

Zusatzscheinwerfer / Auxiliary headlights
Artikel Nr.: / Item-no.:
731106
schwarz/black
72mm
INHALT
CONTENTS
1
700009350
LED Zusatzscheinwerfer Set:
bestehend aus
2x Scheinwerfer
2x Halteschelle ø22-ø39mm
2x Halteschelle ø40-ø53mm
Befestigungsschrauben
1
700007883
Kabelbaum
1
700012313
Schraubensatz:
10
Kabelbinder
1
Verlängerungskabel 140 cm
1
Ringkabelschuh für M6
1
Quetschverbinder
Vertikale oder horizontale Montage möglich
Vertical or horizontal mounting possible
80mm
125mm
Ø22mm
1
700009350
LED auxiliary headlights set:
including
2x spotlights
2x holding clip ø22-ø39mm
2x holding clip ø40-ø53mm
screw set
1
700007883
wire harness
1
700012313
screw kit:
10
cable ties
1
extension cable 140 cm
1
ring cable lug for M6
1
crimp connector
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 731106
Summary of Contents for hepco & becker 731106
- Page 1 Zusatzscheinwerfer / Auxiliary headlights Artikel Nr.: / Item-no.: 731106 schwarz/black Vertikale oder horizontale Montage möglich Vertical or horizontal mounting possible 125mm 72mm 80mm Ø22mm INHALT CONTENTS 700009350 LED Zusatzscheinwerfer Set: 700009350 LED auxiliary headlights set: bestehend aus including 2x Scheinwerfer 2x spotlights 2x Halteschelle ø22-ø39mm...
- Page 2 Zusatzscheinwerfer / Auxiliary headlights Artikel Nr.: / Item-no.: 731106 schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an.
- Page 3 Zusatzscheinwerfer / Auxiliary headlights Artikel Nr.: / Item-no.: 731106 schwarz/black SCHALTPLAN WIRING DIAGRAM gelb Schalter yellow Switch Masse Steckver- Ground schwarz grün bindung black green Connector Steckver- bindung Connector weiss white Steckver- bindung weiss Connector Standlicht white Parking light weiss / white...
- Page 4 Zusatzscheinwerfer / Auxiliary headlights Artikel Nr.: / Item-no.: 731106 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Schaltermontage: Symboldarstellung Das einzelne weisse Kabel wird mit symbolic picture dem Abzweigverbinder an der Stand- lichtleitung verklemmt und mit dem grünen Kabel des Schalters verbun- den. Das schwarze Kabel des Schal- ters muss an einen Massepunkt des Motorrads geführt und verbunden...
