LED FLOOTER
Zusatzscheinwerfer / Additional spotlights
Artikel Nr.: / Item-no.:
731106
schwarz/black
72mm
INHALT
CONTENTS
1
700009350

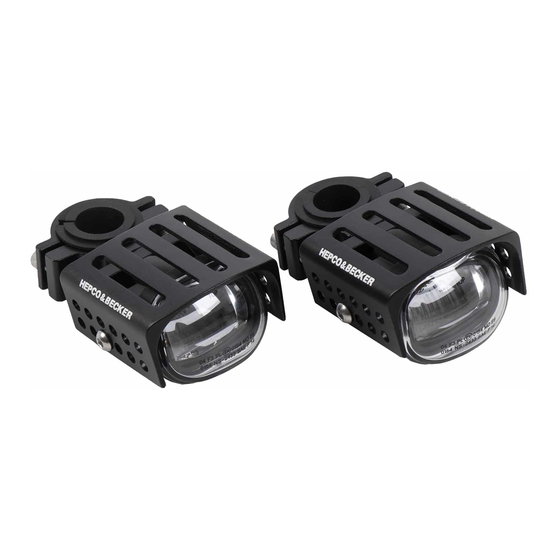

LED Flooter Scheinwerfer Set:
bestehend aus
2x Scheinwerfer
2x Halteschelle ø22-ø39mm
2x Halteschelle ø40-ø53mm
Befestigungsschrauben
1
700007883
Kabelbaum
10 270.115
Kabelbinder
Vertikale oder horizontale Montage möglich
Vertical or horizontal mounting possible
80mm
125mm
Ø22mm
1
700009350
LED Flooter spotlight set:
including
2x spotlights
2x holding clip ø22-ø39mm
2x holding clip ø40-ø53mm
screw set
1
700007883
wire harness
10 270.115
cable ties
1
Advertisement
Related Manuals for hepco & becker 731106
Summary of Contents for hepco & becker 731106
- Page 1 LED FLOOTER Zusatzscheinwerfer / Additional spotlights Artikel Nr.: / Item-no.: 731106 schwarz/black Vertikale oder horizontale Montage möglich Vertical or horizontal mounting possible 125mm 72mm 80mm Ø22mm INHALT CONTENTS 700009350 LED Flooter Scheinwerfer Set: 700009350 LED Flooter spotlight set: bestehend aus...
- Page 2 LED FLOOTER Zusatzscheinwerfer / Additional spotlights Artikel Nr.: / Item-no.: 731106 schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an.
- Page 3 LED FLOOTER Zusatzscheinwerfer / Additional spotlights Artikel Nr.: / Item-no.: 731106 schwarz/black SCHALTPLAN WIRING DIAGRAM rot/gelb red/yellow Schalter Switch Steckver- schwarz bindung black Connector Steckver- bindung Connector weiss white Steckver- bindung weiss Connector Standlicht white Parking light weiss / white...
- Page 4 LED FLOOTER Zusatzscheinwerfer / Additional spotlights Artikel Nr.: / Item-no.: 731106 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Schaltermontage: Symboldarstellung Das einzelne weisse Kabel wird mit symbolic picture dem Kabelschnellverbinder an der Stand- lichtleitung verklemmt und mit dem schwarzen Kabel des Schalters verbun- den.
