hepco & becker 6307506 00 01 Manual

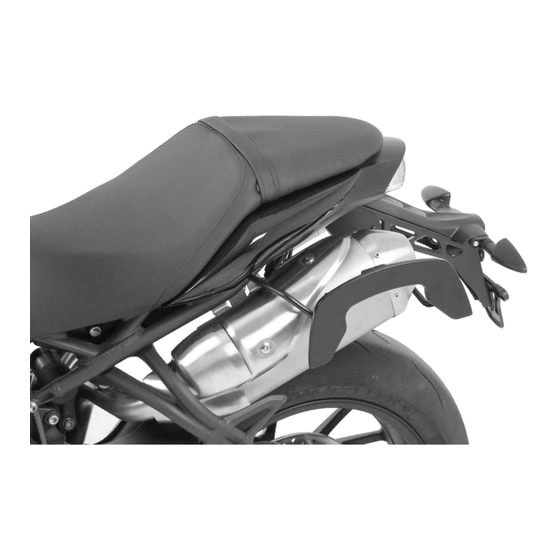

C-Bow Taschenhalter / Soft bag holder
TRIUMPH Speed Triple 1050
Baujahr 2011-2015 / date of manufacture 2011-2015
Artikel Nr.: / Item-no.:
6307506 00 01
schwarz/black
Nicht kombinierbar mit Minirack oder Sportrack ! Can not be combined with Minirack or Sportrack!
INHALT

CONTENTS

2 700007063 C-Bow schwarz
1 700007668 C-Bow Halteadapter vorne links
1 700007669 C-Bow Halteadapter vorne rechts
1 700007671 C-Bow Halteadapter hinten
2 Inbusschraube M8x60
8 Sechskantschraube M6x16
4 Sechskantschraube M8x25
2 Karosseriescheiben ø10,5 x ø30 x 2mm
6 U-Scheibe Ø8,4
8 U-Scheibe Ø6,4
WICHTIG

IMPORTANT

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
2 700007063 C-Bow black
1 700007668 C-Bow adapter front left
1 700007669 C-Bow adapter front right
1 700007671 C-Bow adapter rear
2 allen screw M8x60
8 hexagon bolt M6x16
4 hexagon bolt M8x25
2 body washer ø10,5 x ø30 x 2mm
6 washer Ø8,4
8 washer Ø6,4
1
