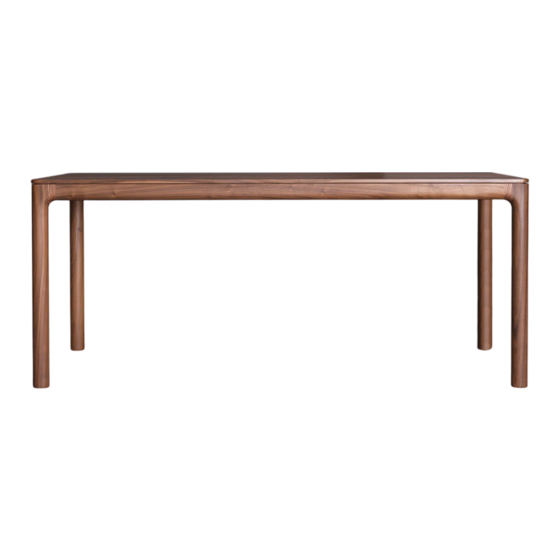

ZEITRAUM M11 Assembly Instructions

M11
Aufbauanleitung 03/2021
WERKZEUG:
Innensechskantschlüssel SW5 (beiliegend)
4x XS Stahldübel
4x Verbinder Gehäuse
4x Madenschrauben
16x Flachkopfschrauben
8x Klötze
Führen Sie den Aufbau des Tisches auf einer weichen Unterlage(z.B. einer Decke) aus, um Beschädigungen zu vermeiden.
1. Die Beinpaare und Zargen anhand der
Nummerierung sortieren.
2. XS Bolzen locker in die Beinpaare schrau-
ben und die Längszargen mit den Gehäusen
bestücken. Darauf achten, dass der Längsschlitz
des Gehäuses in Richtung zum XS Bolzen
ausgerichtet ist.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
3. Beinpaare mit XS Bolzen auf die Längszargen
stecken und bündig klopfen.
Funktionsvideo:
http://www.scheulenburg-direkt.de/index.php?page=content&coID=11
4. Die Verbinder mit den Madenschrauben
fixieren. Lässt sich die Verbindung nicht fest an-
ziehen, Madenschraube wieder lösen und den
XS Bolzen um 1-2 Umdrehungen herausdrehen.
Teile wieder zusammenstecken und mit der
Madenschraube erneut verbinden.
5. Den Gestellrahmen auf die Unterseite der
Tischplatte legen und die Klötze mit der Feder
in die Nut der Längszargen schieben. Die Klötze
mit den Flachkopfschrauben in den Bohrungen
fixieren.
