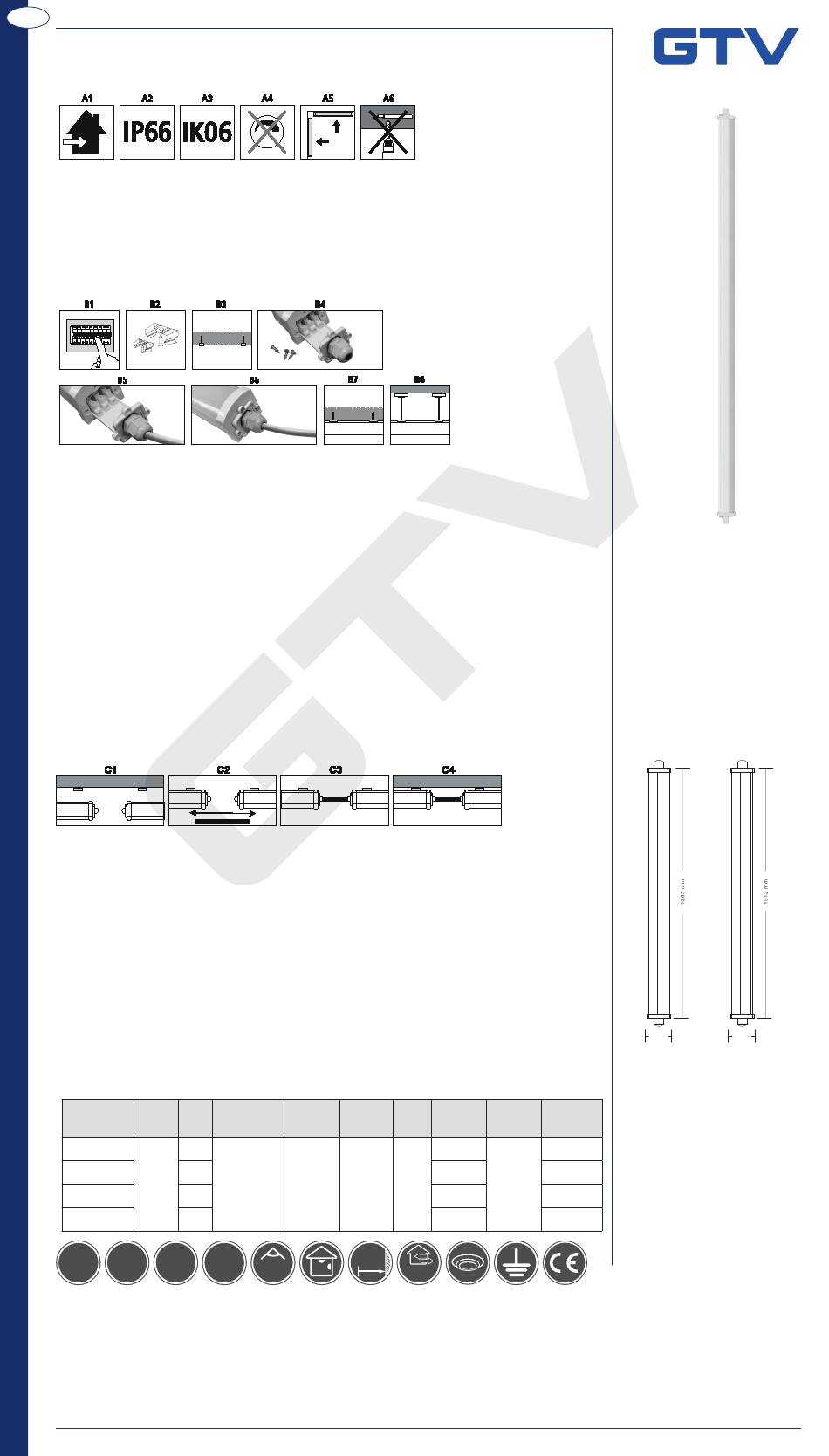

INSTRUKCJA OBSŁUGI
PL
Oprawa hermetyczna LED LD-LUM120-30, LD-LUM150-30,
LD-LUM120-30P, LD-LUM150-30P.
A1 – Oprawa LED przeznaczona wyłącznie do zastosowań wewnętrznych i zewnętrznych.
A2 – Oprawa zabezpieczona przed dostaniem się zanieczyszczeń i kapiącej wody IP66.
A3 – Odporność na uderzenia IK06.
A4 – Nie współpracuje ze ściemniaczami.
A5 – Oprawa LED do montażu ściennego i sufitowego
A6 – Upewnij się, że przewody elektryczne oraz inne elementy na powierzchni mocowania nie zostaną przewiercone.
B1 – Zawsze wyłącz zasilanie przez przystąpieniem do instalacji.
B2 - Zaznacz miejsce montażu, przygotuj otwory i kołki do montażu oprawy.
B3 – Przymocuj klipy montażowe śrubami.
B4 – Rozkręć i wysuń końcówki mocujące.
B5 – Przełóż kabel przez dławicę i podłącz kable L i N.
B6 – Wsuń końcówki mocujące do oprawy i wkręć śruby.
B7 – Wciśnij oprawę w klipy mocujące.
B8 – Opcjonalna instalacja wisząca.
Dostępna wersja przelotowa
C1 – Ustal miejsce oprawy na suficie i przymocuj klipy do powierzchni sufitu.
C2 – Ustal wymaganą długość przewodów elektrycznych pomiędzy oprawami LED.
C3 – Włóż przewody kablowe do końcówek mocujących opraw (Należy wykonać takie same czynności jak
w przypadku montażu pierwszej oprawy).
C4 – Przytwierdź oprawę do sufitu.
W celu zapewnienia właściwego użytkowania oraz bezpiecznego funkcjonowania instalacji należy postępować zgodnie
z instrukcją obsługi.
•
Należy zawsze wyłączyć zasilanie przed przystąpieniem do instalacji, konserwacji, czy naprawy oprawy.
•
Instalację może wykonywać wyłącznie personel posiadający stosowne uprawnienia.
•
W przypadku wątpliwości dotyczących instalacji lub użytkowania oprawy należy skontaktować się z producentem lub
punktem sprzedaży.
•
Instalacji należy dokonać zgodnie z obowiązującymi przepisami.
•
Przed montażem oprawy należy zwrócić uwagę na właściwy kolor przewodu: niebieski (N), brązowy lub czarny (L)
•
Należy zawsze mocno dokręcić śruby mocujące oprawę do powierzchni.
•
Konserwację oświetlenia wewnętrznego należy wykonywać za pomocą suchej szmatki, bez użycia materiałów ściernych,
czy rozpuszczalników. Należy unikać kontaktu cieczy z częściami elektrycznymi.
•
Oprawa jest przeznaczona do zastosowań wewnętrznych.
•
Oprawa pracuje z transformatorem. W przypadku uszkodzenia transformatora należy wymienić całą oprawę.
Index
Model
LD-LUM120-30
LD-LUM150-30
LUMIA
LED
LD-LUM120-30P
LD-LUM150-30P
AC
36 W 45 W
220-240 V
50-60 Hz
Gwarancja nie obejmuje wad powstałych w wyniku instalacji oprawy niezgodnie z instrukcją, naprawy lub modyfikacji. Gwarancja nie obejmuje wad powstałych
w wyniku uszkodzeń mechanicznych. Gwarancja nie obejmuje uszkodzeń powstałych w wyniki instalacji oprawy w warunkach specjalnych (środowisko wilgotne,
zanieczyszczone, zapylone i tym podobne). Producent nie ponosi odpowiedzialności z tytułu uszkodzeń będących rezultatem niewłaściwego zastosowania opraw.
Jakakolwiek modyfikacja konstrukcji lub specyfikacji technicznej wyłącza odpowiedzialność producenta.
Produkt spełnia wymagania Dyrektyw Unii Europejskiej i przepisów implementujących je do prawa krajowego. Więcej informacji znajduje się na stronie internetowej www.gtv.com.pl i w deklaracjach
zgodności.
Barwa
Moc
Zasilanie
światła
36 W
45 W
AC 220-240 V/
4000 K
50-60 Hz
36 W
45 W
IP66
120˚
GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, fax 22 444 75 03, www.gtv.com.pl
Strumień
Obudowa
IP
świetlny
świecenia
3600 lm
4500 lm
Poliwęglan
IP66
3600 lm
4500 lm
1
m
inside
outside
LD-LUM120-30 LD-LUM150-30
LD-LUM120-30P LD-LUM150-30P
49mm
Kąt
Waga netto
0,67 kg
0,68 kg
120°
0,67 kg
0,68 kg
49mm
