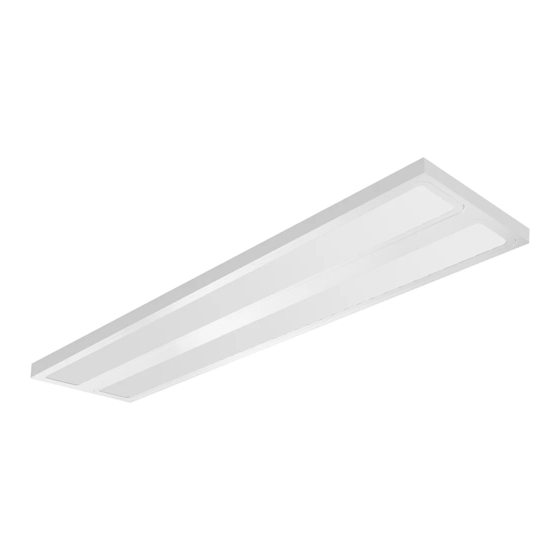

GTV LED Roma LD-RO2120N-50 User Manual

GTV LED Roma LD-RO2120N-50 User Manual

Louver fitting - surface-mounted
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 2

Quick Links

INSTRUKCJA OBSŁUGI
PL
Oprawa rastrowa - natynkowa, LED Roma, LED Verona
Przed rozpoczęciem montażu należy odłączyć zasilanie sieciowe (230V AC).
Prace montażowe i konserwacyjne mogą wykonywać wyłącznie wyspecjalizowani elektrycy z uprawnieniami SEP zgodnie z miej-
scowymi przepisami bezpieczeństwa pracy. Wprowadzenie jakichkolwiek zmian technicznych lub niedostosowanie się do instrukcji
spowoduje utratę gwarancji na dany produkt. Podczas montażu należy pamiętać o bezpieczeństwie osób znajdujących się w po-
bliżu.
Przeznaczenie:
Przeznaczone do oświetlania sal komputerowych, biur, urzędów, holi i korytarzy, dla miejsc pracy z monitorami (komputerów i
TV), sal wykładowych i konferencyjnych oraz różnorodnych pomieszczeń użyteczności publicznej.
Instrukcja montażu:
Ustalić miejsce montażu zapewniając swobodne padanie strumienia światła.
Przygotować otwory montażowe według wymiaru na podłożu do którego będzie montowana oprawa.
Przymocować oprawę do podłoża za pomocą wkrętów w oznaczonych miejscach na oprawie
( zabrania sie tworzenia nowych otworów w oprawie poprzez przewiercanie itp.)
Z przewodu zasilającego usunąć część izolacji (ok. 1cm) i połączyć go ze złączką zaciskową
znajdującą się z tyłu oprawy, odpowiednio:
- przewód fazowy (brązowy lub czarny) do otworu oznaczonego ,,L",
- neutralny (niebieski) do ,,N", oraz ochronny (żółto - zielony) do
Podłączyć zasilanie 230V AC
Charakterystyka:
Oprawy przystosowane do nadbudowania na strop.
Materiały:
Obudowa z blachy stalowej malowanej proszkowo na kolor biały.
Indeks
Model
LD-RO2120N-50
LED Roma
LD-VE2120N-50
LED Verona
LD-RO4060N-50
LED Roma
LD-VE4060N-50
LED Verona
LD-RO2120N-50S
LED Roma
LD-VE2120N-50S
LED Verona
LD-RO4060N-50S
LED Roma
LD-VE4060N-50S
LED Verona
230V
50/60
AC
Hz
Dyrektywy EMC (2004/108/EC) i LVD(2006/95/EC)
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy. Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC.
Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napieciu nominalnym od 50V AC do 1000V AC, oraz od 75V DC do 1500V DC.
Dyrektywa WEEE 2002/96/EC
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych.
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego.
Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do odpo-
wiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych,
dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla użytkowników dotycząca użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie elektrycznym
i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecz-
nych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne.
Kolor
Moc
Obudowa
biały
50W
blacha stalowa
szary
50W IP 20
GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, fax 22 444 75 03, www.gtv.com.pl
.
Temperatura
Zasilanie
barwowa
230V AC/ 50-60Hz
4000K
Otwory montażowe
Strumień
świetlny
5500lm
