GTV LD-ZL5RGB150-00 User Manual

Zestaw LED RGB
LD-ZL5RGB150-00
LD-ZL5RGB150-00 LED RGB
MAX
AC
25 W
220-240 V
50-60 Hz
INSTRUKCJA
PL
Zestaw LED RGB, LD-ZL5RGB150-00
INSTALACJA ZESTAWU:
• Podłączyć taśmę LED do sterownika zwracając uwagę aby pokrywały sią strzałki na wtyku i gnieździe zasilającym taśmę.
• Podłączyć sterownik do zasilacza
• Podłączyć zasilacz do sieci.
• Umieścić odbiornik IR sterownika w takim miejscu aby był widoczny dla pilota.
• Skierować pilot w kierunku odbiornika IR
• Włączyć zestaw przyciskiem ON na pilocie, a na następnie wybrać odpowiedni program.
UWAGA:
Wprowadzenie jakichkolwiek zmian technicznych lub niedostosowanie się do instrukcji spowoduje utratę gwarancji na dany produkt.
Podczas montażu należy pamiętać o bezpieczeństwie osób znajdujących się w pobliżu oraz własnym.
Kolory na pilocie są tylko poglądowe i mogą się nieznacznie różnić od światła LED

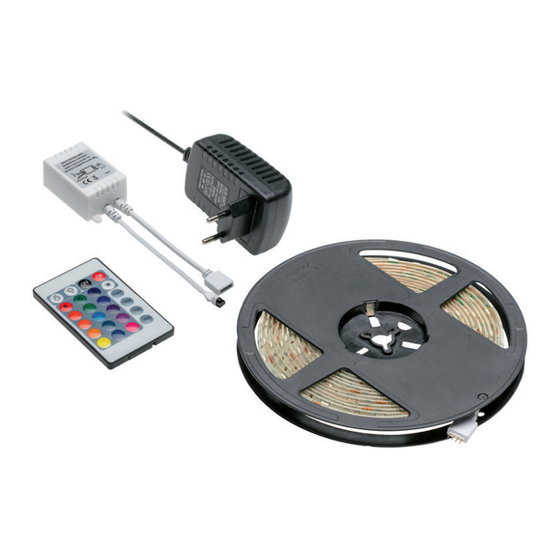

OPIS ZESTAWU:
1. Zasilacz 12 V DC z przewodem i wtykiem zasilającym
2. Sterownik RGB z czujnikiem na podczerwień
3. Pilot
4. Taśma RGB o długości 5 m
OPIS PROGRAMÓW PILOTA
• Przyciski 4, 3 - załączenie, wyłączenie zestawu
• Przyciski 1, 2 - regulacja jasności
• FLASH: dynamiczne przejście 7 kolorów
• STROBE: płynne miganie białego koloru efekt stroboskopu
• FADE: płynne przejście 7 kolorów
• SMOOTH: dynamiczne przejście 3 kolorów
• Pozostałe przyciski – wybór kolorów i odcieni
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt nie jest klasyfikowany jako
odpad z gospodarstwa domowego. Urządzenie należy oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Więcej
informacji znajduje się na stronie internetowej.
Gwarancja nie obejmuje wad powstałych w wyniku instalacji oprawy niezgodnie z instrukcją, naprawy lub modyfikacji przez osoby
nieuprawnione, wad powstałych w wyniku uszkodzeń mechanicznych oraz uszkodzeń będących rezultatem niewłaściwego zastosowania
opraw.
Produkt spełnia wymagania Dyrektyw Unii Europejskiej i przepisów implementujących je do prawa krajowego. Więcej informacji znajduje się na stronie
internetowej www.gtv.com.pl i w deklaracjach zgodności.
USER'S MANUAL
EN
RGB LED set LD-ZL5RGB150-00

SET INSTALLATION:

• Connect the LED strip to the controller and ensure that the arrows on the plug and the power supply socket correspond
• Connect the controller to the power supply
• Connect the power supply to the power grid
• Place the IR receiver within the remote`s range
• Point the remote into the direction of the IR receiver
• Turn the set on by pressing the ON button on the remote and choose the appropriate program:

NOTE:

• Any technical modifications or non-compliance with the operation manual shall void the product guarantee.
• When installing this product, always mind your safety and the safety of others nearby.
• The colours on the pilot are for your reference only and may be slightly different from the LED light.
GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, fax 22 444 75 03, www.gtv.com.pl
RGB 120°
3 m IR
1 2
1 m
IP20 5902801025839
12V/2A
inside
3
4
5 m
0,15 m
