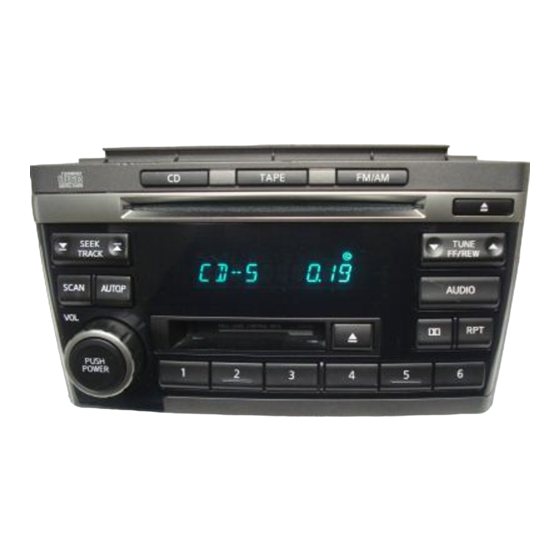

Clarion PN-2431D-A Service Manual

Clarion PN-2431D-A Service Manual

Nissan automobile genuine am/fm radio cassette stereo cd deck

Advertisement

Quick Links

SPECIFICATIONS
Radio section
Tuning system:
PLL frequency synthesizer system
Receive range:
AM 530kHz to 1,710kHz
FM 87.9MHz to 107.9MHz
Intermediate frequency:
AM 450kHz
FM 10.7MHz
Quieting sensitivity:
AM Less than 37dB
FM Less than 15dB
Separation:
FM 22
Auto tuning stop sensitivity:
AM 41
FM 32
Tape section
Reproducting system: 4 track,2 program
2 channel stereo system
Wow and flutter:
Less than 0.15
Separation:
More than 35dB
Cross talk:
More than 45dB
S/N ratio:
Normal tape(120
45dB/55dB(DOLBY B NR ON)
Metal tape(70
47dB/57dB(DOLBY B NR ON)
FF/REW time:
Less than 110sec.(C-60)
Clarion Co., Ltd.
5-35-2, Hakusan, Bunkyouku, Tokyo, 112-8608 Japan
Service Dept.- 50 kamitoda,Toda-shi,Saitama,335-8511 Japan Tel: 048-443-1111 FAX:048-433-6996
(at 20dB S/N)
μ
(at 30dB S/N)
μ
5/
7dB(1kHz)
6dB
(600kHz)
±
μ
39
6dB
(1000/1400kHz)
±
μ
6dB
±
μ
(W.R.M.S)
s)
μ
s)
μ
Service Manual
NISSAN Automobile Genuine
AM/FM Radio Cassette Stereo
CD Deck
PN-2431D-A
Model
(Genuine No. 28188 5Y700)
(ID No. CN090)
PN-2431D-B
Model
(Genuine No. 28188 5Y701)
(ID No. CN120)
CD section
Disc:
Separation:
S/N ratio:
TEL section
Output level:
General
Load impedance:
Power output:
Power supply voltage:
Back-up consumption:
Dimensions(mm):
Weight:
Dolby noise reduction manufactured under license from
Dolby Laboratories Licensing Corporation.
"DOLBY" and the double-D symbol are trademarks of
Dolby Laboratories Licensing Corporation.
Specifications and design are subject to change without
notice for further improvement.
COMPONENTS
PN-2431D-A/PN-2431D-B
Main unit
- 1 -
Published by Service Dept.
298-5956-00 Dec.2001 P
Printed in Japan
12cm,8cm Disc
More than 50dB
More than 74dB
2.0V
3dB(1kHz,100mV input)
±
4
Ω
40W
4
×
DC13.2V(10.8V to 15.6V)
Negative ground
Less than 0.5mA
180(W)
106.4(H)
156.6(D)
×
×
Approx. 2.5kg
−−−−−
PN-2431D
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PN-2431D-A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Clarion PN-2431D-A

  • Page 1 Clarion Co., Ltd. Published by Service Dept. 5-35-2, Hakusan, Bunkyouku, Tokyo, 112-8608 Japan 298-5956-00 Dec.2001 P Service Dept.- 50 kamitoda,Toda-shi,Saitama,335-8511 Japan Tel: 048-443-1111 FAX:048-433-6996 Printed in Japan Service Manual NISSAN Automobile Genuine AM/FM Radio Cassette Stereo CD Deck PN-2431D-A Model (Genuine No.
  • Page 2: To Engineers In Charge Of Repair Or Inspection Of Our Products

    NOTE company. ■ 4. Caution in removal and making wiring connection to the We cannot supply PWB with component parts in principle. parts for the automobile. When a circuit on PWB has failure, please repair it by Disconnect the battery terminal after turning the ignition component parts base.
  • Page 3 MOTOR DRIVER IC402 CD MECHANISM IC405 REMOTE A S-93C46 S-80933 REMOTE EEPROM REMOTE B RESET CONTROL RF AMP DSP/SSP/DAC Use only PN-2431D-A IC404 SPEED M30624MGA Q1050 SYSTEM CONTROL CONTROL VOLUME DRIVER ANT SIG BACK UP ILL. CONT POWER LIGHTING SUPPLY...
  • Page 4 pin 58: TR A : IN : The signal input from the CD mechanism. EXPLANATION OF IC ■ pin 59: TR B : IN : The signal input from the CD mechanism. pin 60: VDD : - : Positive supply voltage. 052-3161-11 M30624MGA-E11GP Main System Controller pin 61: LD CNT...
  • Page 5: Main Section

    EXPLODED VIEW PARTS LIST ■ ・ Main section 34 30 PART NO. DESCRIPTION Q'TY 074-0898-06 OUTLET SOCKET(6P) 074-0898-18 OUTLET SOCKET(18P) PART NO. DESCRIPTION Q'TY 074-1013-30 OUTLET SOCKET(A-12MW) 074-1087-12 OUTLET SOCKET(A-16) 311-1834-00 LOWER CASE 074-1141-00 OUTLET SOCKET(NS10+6) 313-1828-01 HEAT SINK 074-1192-26 OUTLET SOCKET(26P) 331-3260-00 SIDE PLATE(LH) 076-0368-06 PLUG(6P) 331-3261-00 SIDE PLATE(RH)
  • Page 6: Escutcheon Section

    Escutcheon section Note)Some parts depend on each model.The model name is specified in the description. PART NO. DESCRIPTION Q'TY PART NO. DESCRIPTION Q'TY 940-7976-04 ESCUTCHEON ASSY(2431D-A) 345-8660-00 RUBBER SWITCH(RIGHT) 940-7976-14 ESCUTCHEON ASSY(2431D-B) 345-8661-00 RUBBER SWITCH(LEFT) 320-0588-18 DUSTPROOF COVER(2431D-A) 320-0588-47 DUSTPROOF COVER(2431D-B) 345-8662-00 RUBBER SPACER 750-2626-00 SPRING 347-5961-02 SILENCER...
  • Page 7 G11 G10 9 42 63 8 24 H4H5 H1 H2 H3 H6 H7 PART NO. DESCRIPTION Q'TY 621-0613-20 ROLLER GEAR B 621-0614-20 ROLLER GEAR C 621-0615-21 ROLLER GEAR D 621-0616-20 POWER GEAR A 621-0617-20 POWER GEAR B PART NO. DESCRIPTION Q'TY 621-0609-20 BASE GEAR 621-0618-20 POWER GEAR C...
  • Page 8 PART NO. DESCRIPTION Q'TY PART NO. DESCRIPTION Q'TY 621-0622-21 ROLLER SLEEVE 716-1733-00 SCREW 621-0623-21 LS-HOLDER 716-3469-00 SPECIAL SCREW 621-0624-21 GUIDE RAIL 716-3446-00 SCREW 816-2566-52 LEAD WIRE(PUR) 750-3465-21 ROLLER SPRING L 816-2542-01 FLAT WIRE(10P) 750-3466-20 ROLLER SPRING R 716-3473-00 SCREW 750-3467-21 SHIFT SPRING 621-0628-21 SH-BASE 750-3468-20 RACK SPRING 621-0629-20 LOADING ROLLER...
  • Page 9 - 9 - PN-2431D...
  • Page 10: Main Pwb(B1) Section

    ELECTRICAL PARTS LIST ■ Note) Several different parts of the same reference number are alternative parts. Main PWB(B1) section One of those parts is used in the set. REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION BL101 880-1917F...
  • Page 11 REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION CCT402 050-0140-54 1/32W 1kΩ×4J P801 076-0655-04 4P R128 119-2221-15 1/16W 2.2kΩ CCT403 050-0140-54 1/32W 1kΩ×4J P802 076-0655-03 3P R129 119-2221-15 1/16W 2.2kΩ CCT404 050-0140-54 1/32W 1kΩ×4J P803 076-0655-03 3P R130...
  • Page 12: Switch Pwb(B2) Section

    REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION R459 119-4731-15 1/16W 47kΩ R801 119-3331-15 1/16W 33kΩ R890 119-1031-15 1/16W 10kΩ R460 119-1041-15 1/16W 100kΩ R802 119-3331-15 1/16W 33kΩ R891 119-7521-15 1/16W 7.5kΩ R461 119-1031-15 1/16W 10kΩ...
  • Page 13 REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION R269 119-1021-15 1/16W 1kΩ S258 013-6305-50 SKQMAH S273 013-8003-00 ROTARY SW S274 013-6201-50 SKPMAA S254 013-6305-50 SKQMAH S262 013-6305-50 SKQMAH CD PWB(B3) section:CD mechanism REF No. PART No. DESCRIPTION REF No.
  • Page 14: Circuit Diagram

    CIRCUIT DIAGRAM Main PWB(B1) section 1/4 - 14 - PN-2431D...
  • Page 15 Main PWB(B1) section 2/4 - 15 - PN-2431D...
  • Page 16 Main PWB(B1) section 3/4 - 16 - PN-2431D...
  • Page 17 6 A/C R-ch(-) 7 GND 8 GND(DATA) 9 NC 10 CD to COMBI(REQ) 11 CD to COMBI(RXD) 12 NC 21 SPEED CONTROL VOL.(PN-2431D-A) 22 NC 23 REMOTE-A 24 TEL-ON SIGNAL 25 NC 26 NC 27 NC 28 NC 29 N C...
  • Page 18: Printed Wiring Board

    PRINTED WIRING BOARD 21 SPEED CONTROL 29 NC 1 A/C L-ch(+) FRONT LEFT SP(+) Main PWB(B1) section VOL.(PN-2431D-A) 30 REMOTE-B 2 A/C R-ch(+) REAR RIGHT SP(+) FRONT RIGHT SP(+) 22 NC 31 NC 3 COMBI to CD(TXD) M GND ILLUMINATION(+)
  • Page 19 CIRCUIT DIAGRAM Switch PWB(B2) section - 19 - PN-2431D...
  • Page 20 PRINTED WIRING BOARD PRINTED WIRING BOARD / CIRCUIT DIAGRAM Tape mechanism section:Side PWB(B5)/Bottom PWB(B6)/Rear PWB(B7) Switch PWB(B2) section TP-L TP-R SPEED VR REAR PWB(B7) SIDE PWB(B5) to TAPE HEAD TP-R TP-L IC2 NJL5801K BOTTOM PWB(B6) METAL SWITCH MAIN MOTOR MARKING(RED) MODE SWITCH SPEED VR POWER MOTOR...
  • Page 21 CIRCUIT DIAGRAM PRINTED WIRING BOARD CD PWB(B3)/LED PWB(B4) section CD PWB(B3)/LED PWB(B4) section CD PWB(B3) LED PWB(B4)-A LED PWB(B4)-B - 21 - PN-2431D...
