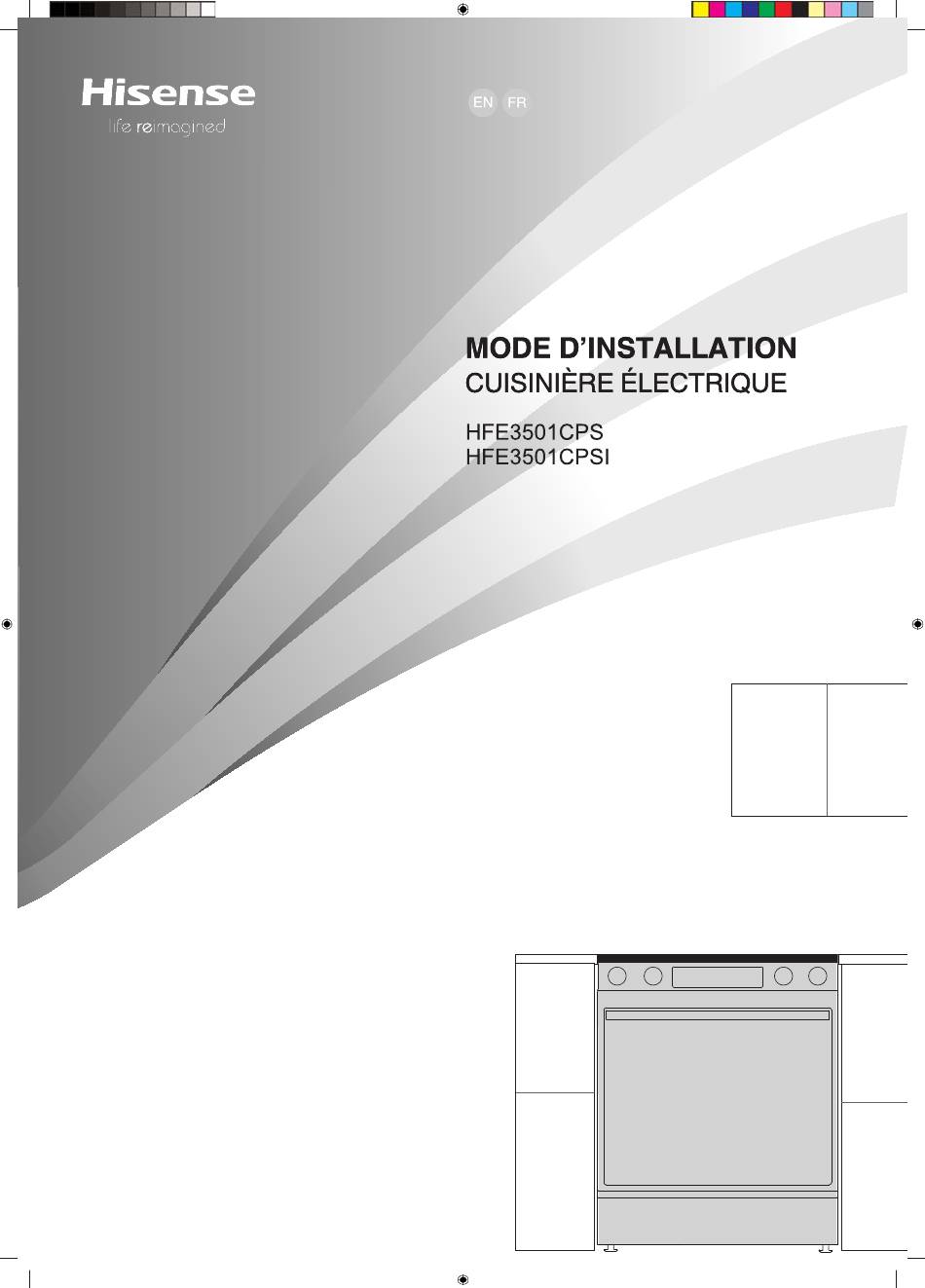

- Page 1 INSTRUCTIONS FOR INSTALLATION ELECTRIC RANGE...
-
Page 2: Table Of Contents
Contents Before you begin ........................For your safety ........................Tip-Over hazard ........................Anti-Tip Bracket ........................Tools and materials ........................Steps for installation ....................... Remove packaging materials ....................Prepare the opening ......................... Electrical installation ......................... Anti-tip device installation ......................Level the range ......................... Final installation check list ...................... -
Page 3: Before You Begin
Before you begin Read these instructions completely and carefully. IMPORTANT - Save these instructions for the local inspector s use. IMPORTANT - Observe all governing codes and ordinances. IMPORTANT - Remove all packaging material and literature from the oven before connecting the gas and electrical supply to the range. -
Page 4: For Your Safety
For your safety Tip-Over hazard WARNING! A. A child or adult can tip the range and be killed. B. Verify the anti-tip device has been properly installed and engaged (See below). C. Ensure the anti-tip device is re-engaged when the range is moved (See below). -
Page 5: Steps For Installation
Steps for installation Remove packaging materials Failure to remove packaging materials could result in damage to the appliance. Remove all packing parts from the oven, racks, heating elements and drawer. Also remove protective film and labels on the door, cooktop and control panel. Prepare the opening (for indoor use only) See ilustrations for all rough-in and spacing... - Page 6 Minimum dimensions between cooktop, walls and above the cooktop • Provide adequate clearances between the range and adjacent combustible surfaces. These dimensions must be met for the safe use of your appliance. • Make sure the wall covering, countertop, flooring and cabinets around the range can withstand the heat (up to 200°F (90°C)) generated by the range.
-
Page 7: Electrical Installation
Electrical installation Power cord and conduit installation On the back side of the appliance remove the metal cover by removing screws using a screwdriver. Do not discard these screws. INFORMATION! NOTE! Power cord and conduit with strain relief are not included in the appliance. It must be purchased separately. - Page 8 Prepare the conduit cord (insulation stripped) as shown in A. Install the conduit cord into the connection plate as shown in B. Insert the strain relief into the conduit hole (1 ¹⁄8''). Then thread the conduit cord through the body (2) of the strain relief and fasten the ring (1).
- Page 9 Three-Wire Conduit Connection 1. Line 1 2. Ground Strap 3. Neutral terminal 4. Live 2 5. Ground plate 6. Wire tips A. Black B. White C. Red • Loosen the 3 lower terminal screws on the terminal block. Strip wire to expose tip about 3/8'' long.
- Page 10 • Insert the 3 terminal screws through each power cord terminal ring and back into the terminal block. Be certain the white wire is in the center. • Securely tighten each screw (35 to 50 in-lbs). Four-Wire Conduit Connection 1. Live 1 2.
-
Page 11: Anti-Tip Device Installation
Anti-tip device installation Tip Over Hazard WARNING! • Child or adult can tip the range and be killed. • Install the anti-tip bracket to the wall or floor. • Engage the range to the anti-tip bracket by sliding the range back such that the foot is engaged. -
Page 12: Level The Range
Level the range WARNING! Never completely remove the leveling leg as the range will not be secured to the anti-tip device properly. • Install the oven shelves in the oven and position the range where they will be installed. • Check for levelness by placing a spirit level on one of the oven shelves. - Page 13 Tables des matières Avant de commencer ......................Pour votre sécurité ......................... Risque de basculement ......................Attache anti-basculement ......................Outils et matériaux ........................Étapes de l installation ......................Retirer l emballage ........................Préparer l ouverture ........................Installation électrique ........................ Installation de l attache anti-basculement ................Mise à...
-
Page 14: Avant De Commencer
Avant de commencer Lire entièrement et attentivement ces instructions. IMPORTANT Conserver ces instructions pour l inspecteur IMPORTANT - Respecter tous les codes et toutes les ordonnances en vigueur.. IMPORTANT - Enlever tous les matériaux d emballage ainsi que la documentation du four avant de brancher le gaz et l électricité... -
Page 15: Pour Votre Sécurité
Pour votre sécurité Risque de basculement ATTENTION ! A. Un enfant ou un adulte peut faire basculer la cuisinière et être victime d'un accident mortel. B. Assurer la bonne installation et utilisation de l attache anti-basculement (voir ci-dessous). C. Assurer que l attache est à nouveau enclenché lorsque la cuisinière est déplacée (voir ci-dessous). -
Page 16: Étapes De L Installation
Étapes de l installation Retirer l emballage Le non-retrait des matériaux d emballage peut endommager l appareil. Enlevez tous les emballages du four, des grilles, des éléments chauffants et du tiroir. Enlevez également le film protecteur et les étiquettes sur la porte, sur la surface de cuisson et sur le panneau de commande. Préparer l ouverture (pour une utilisation en intérieur uniquement) Voir les illustrations pour les dimensions... - Page 17 Dimensions minimales entre la table de cuisson, les murs et au-dessus de la table de cuisson • Prévoir un espacement adéquatentre la cuisinière et les surfaces combustibles adjacentes. Ces dimensions doivent être respectées pour des raisons de sécurité. • S assurer que le revêtement mural, le plan de travail, le revêtement de sol et les armoires autour de la cuisinière peuvent résister à...
-
Page 18: Installation Électrique
Plaque signalétique La plaque signalétique indiquant les informations de base sur l appareil est située sur le cadre du four et est visible lorsque le tiroir est ouvert. Installation électrique Installation du cordon d'alimentation et du conduit Enlever la plaque métallique à l arrière de l appareil en dévisant les vis. - Page 19 REMARQUE : Les extrémités du cordon d alimentation doivent être des cosses à fourche à extrémité ouverte ou à boucle fermée. Installation du conduit Enlever la plaque de raccordement du conduit en extrayant deux vis et en la faisant tourner comme indiqué...
- Page 20 • Retirer les 3 visinférieures de la cosse sur le bornier.Ne pas desserrer les vis supérieures. • Installer la troussede cordon à trois fils et le serre-câble dans l orifice de la plaque de connexion. • Connecter le fil conducteur central (blanc/neutre) à la borne centrale. •...
- Page 21 1. Tension 1 2. Sangle de masse 3. Borne neutre 4. Tension 2 5. Plaque de mise à la terre 6. Vis de mise à la terre A. Noir B. Blanc C. Rouge D. Vert • Retirer les 3 visinférieures du bornier.Ne pas desserrer les vissupérieures. •...
-
Page 22: Installation De L Attache Anti-Basculement
• Serrer les vis jusqu'à ce que le fil soit fermement fixé (35 à 50 po-lb). Ne pas trop serrer les vis. REMARQUE ! CÂBLAGE EN ALUMINIUM : un fil de câblageen aluminium peut être utilisé,mais il doit être calibré pour le courant et la tension de l appareil. -
Page 23: Mise À Niveau De La Cuisinière
• Déterminer et marquer l axe de l espace d encastrement (1). L attache peut être installéesur le côté gauche ou droit de la découpe. Positionne l attache contre le mur dans la découpede sorte que le centre de l encoche de l attache soit à 34 cm(13 3/8 po) de l axe central (A). -
Page 24: Liste De Vérification Finale De L Installation
• Mettre la cuisinière à niveau en réglant les piedsde mise à niveau à l aide d une clé. • Les pieds de mise à niveau avant peuvent être réglés à partir du haut ou du bas du pied (1). •... - Page 25 Vos remarques...
- Page 26 Vos remarques...
- Page 27 Vos remarques...
