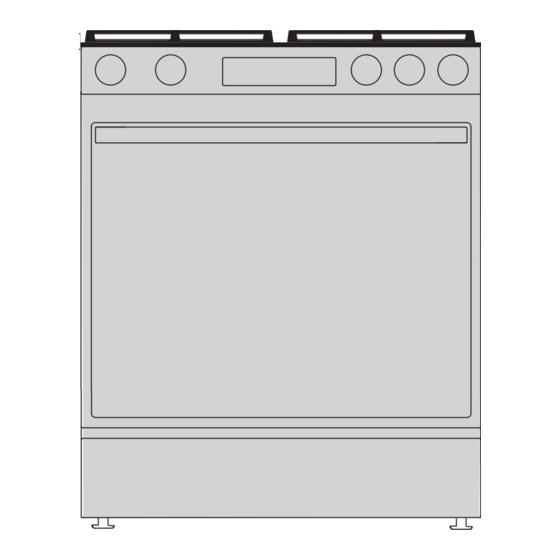

- Page 1 INSTRUCTIONS FOR INSTALLATION GAS RANGE...
-
Page 2: Table Of Contents
Contents Before you begin ........................In the commonwealth of Massachusetts .................. Fire or explosion hazard ......................For your safety ........................Tip-Over hazard ........................Anti-Tip Bracket ........................Tools and materials ........................Steps for installation ....................... Remove packaging materials ....................Prepare the opening ......................... Electrical connection ......................... -
Page 3: Before You Begin
Before you begin Read these instructions completely and carefully. IMPORTANT - Save these instructions for the local inspector s use. IMPORTANT - Observe all governing codes and ordinances. IMPORTANT - Remove all packaging material and literature from the oven before connecting the gas and electrical supply to the range. -
Page 4: For Your Safety
For your safety Tip-Over hazard WARNING! A. A child or adult can tip the range and be killed. B. Verify the anti-tip device has been properly installed and engaged (See below). C. Ensure the anti-tip device is re-engaged when the range is moved (See below). -
Page 5: Tools And Materials
Tools and materials Tools you may need Flat-blade Drill, awl or Open-end Pipe Level Pencil and Utility knife and Phillips nail wrench wrench (2) ruler screwdriver Materials you may need Gas line shut-off valve. Pipe joint sealant or UL-approved pipe thread tape with Teflon* that resists action of natural and propane gases, Flexible metal appliance connector (1/2”... -
Page 6: Steps For Installation
Steps for installation Remove packaging materials Failure to remove packaging materials could result in damage to the appliance. Remove all packing parts from the oven, racks, heating elements and drawer. Also remove protective film and labels on the door, cooktop and control panel. Prepare the opening (for indoor use only) See ilustrations for all rough-in and spacing... - Page 7 Minimum dimensions between cooktop, walls and above the cooktop • Provide adequate clearances between the range and adjacent combustible surfaces. These dimensions must be met for the safe use of your appliance. • Make sure the wall covering, countertop, flooring and cabinets around the range can withstand the heat (up to 200°F (90°C)) generated by the range.
-
Page 8: Electrical Connection
Electrical connection WARNING! This appliance must be properly earth grounded. Malfunction or breakdown grounding can result electric shock. Do not remove the ground prong. Do not use and adapter or an extension cord. Do not modify the power plug, power cord, or power outlet in any way. Electrical Requirements - 120-volt, 60 Hertz, properly grounded dedicated circuit protected by a 15-amp or 20-amp circuit breaker or time delay fuse. -
Page 9: Gas Supply
Gas supply WARNING! Fire Hazard: Do not use a flame to check for gas-tightness. WARNING! Explosion Hazard: Do not use excessive torque when making gas line connections. Excessive torque can damage gas pressure regulator and other gas line components. Gas pressure Regulator Appliance is supplied with gas pressure regulator which is pre-set to operate with natural gas at 4 of W.C. -
Page 10: Surface Burners
Surface burners WARNING! Fire or Explosion Hazard: Do not operate the burner without all burner parts in place. 1. Caps - Place caps on proper size burner. 2. Burners - Place surface burners into corresponding position on cooktop. 3. Single Grates - Place the oval (center) headcap assembly over the electrode on the cooktop. -
Page 11: Check Surface Burners
Check surface burners Yellow flames - call for service Yellow tips on outer cones - Normal for propane gas Push and turn knob to IGNITE position. You will hear a clicking sound indicating proper operation of the spark module. Once the air has been purged from the supply lines, burners should light within 4 seconds. - Page 12 • Determine and mark the centerline of the cutout space (1). The mounting bracket can be installed on either the left-hand or right-hand side of the cutout. Position the mounting bracket against the wall in the cutout so that the center of the cutout of the bracket is 13 3/8"...
-
Page 13: Level The Range
Level the range WARNING! Never completely remove the leveling leg as the range will not be secured to the anti-tip device properly. • Install the oven shelves in the oven and position the range where they will be installed. • Check for levelness by placing a spirit level on one of the oven shelves. - Page 14 Tabla de contenidos Antes de comenzar ......................... En el Estado de Massachusetts ....................Peligro de explosión o incendio ....................Para su seguridad ........................Riesgo de vuelco ........................Soporte antivuelco ........................Herramientas y materiales ......................Pasos para la instalación ....................... Retire los materiales de embalaje ..................... Preparar la abertura ........................
-
Page 15: Antes De Comenzar
Antes de comenzar Lea estas instrucciones completa y cuidadosamente. IMPORTANTE: - Guarde estas instrucciones para la consulta de su inspector local. IMPORTANTE - Respete los códigos y ordenanzas vigentes. IMPORTANTE: - Antes de conectar la estufa al suministro de luz y gas, retire todo el material de embalaje y los manuales que se encuentran dentro del horno. -
Page 16: Para Su Seguridad
Para su seguridad Riesgo de vuelco ADVERTENCIA! A. Tanto un niño como un adulto podrían volcar la estufa, con riesgo de muerte. B. Verifique que el dispositivo antivuelco haya sido correctamente instalado y acoplado (Ver más abajo). C. Asegúrese de volver a acoplar el dispositivo antivuelco cuando mueva la estufa de lugar (Ver más abajo). -
Page 17: Herramientas Y Materiales
Herramientas y materiales Herramientas necesarias Destornillador Taladro, Llave Llave de Nivelador Lápiz y Cuchilla de de punta punzón o española tubo (2) regla plana y clavo general Phillips Materiales necesarios Válvula de corte de gas. Sellador de juntas de tuberías o cinta para roscas de tuberías aprobada por UL con teflón* que resiste la acción del gas natural y propano. -
Page 18: Pasos Para La Instalación
Pasos para la instalación Retire los materiales de embalaje Si no retira todos los materiales de embalaje, el aparato podría sufrir daños. Retire todas las piezas de embalaje del horno, de los estantes, de los elementos calefactores y de la gaveta. También debe retirar la película protectora y las etiquetas de la puerta, la placa de cocción y el panel de control. - Page 19 Dimensiones mínimas entre la placa de cocción, las paredes y el espacio sobre la placa de cocción • Deje una distancia adecuada entre la estufa y las superficies combustibles adyacentes. Se deben respetar estas dimensiones para poder hacer un uso seguro de su aparato. •...
-
Page 20: Conexión Eléctrica
Placa de características La placa de características con los datos básicos del aparato está fija en el borde del horno. Puede verla al abrir la puerta del horno. Conexión eléctrica ADVERTENCIA! Este aparato debe estar conectado apropiadamente a una toma de tierra. El no hacerlo puede resultar en una descarga eléctrica. -
Page 21: Suministro De Gas
Suministro de gas ADVERTENCIA! Riesgo de incendio: no utilice una llama para comprobar si hay fugas de gas. ADVERTENCIA! Peligro de explosión: no exceda los 25 pies-libras de torque al hacer las conexiones de la línea de gas. Si lo aprieta demasiado, el regulador de presión puede agrietarse y provocar un incendio o una explosión. -
Page 22: Quemadores De Superficie
Quemadores de superficie ADVERTENCIA! Peligro de incendio o explosión: no opere el quemador si las partes del quemador no están en su lugar. 1. Tapas - Coloque las tapas en el quemador del tamaño adecuado. 2. Quemadores - Coloque los quemadores superiores en la posición correspondiente en la estufa. -
Page 23: Comprobar Quemadores De Superficie
Comprobar quemadores de superficie Llamas amarillas - Llame al servicio Puntas amarillas en los conos exteriores - Normal para gas propano Empuje y gire la perilla a la posición de ENCENDIDO. Escuchará un clic que indica el funcionamiento correcto del módulo de chispa. Una vez que se haya purgado el aire de las líneas de suministro, los quemadores deben encenderse en 4 segundos. - Page 24 • Determine y marque la línea central del espacio de corte (1). El soporte de montaje se puede instalar tanto en el lado izquierdo como en el lado derecho del área cortada. Coloque el soporte de montaje contra la pared en el área cortada, de modo que el centro del recorte del soporte quede a 13 3/8"...
-
Page 25: Nivelar La Estufa
Nivelar la estufa ADVERTENCIA! Nunca retire completamente la pata niveladora ya que la estufa no se asegurará correctamente al dispositivo antivuelco. • Coloque los estantes (rejillas) en el horno y ubique la estufa en el lugar donde desee instalarla. • Compruebe que esté... - Page 26 854941-a8...
