HEIDENHAIN LC 415 Mounting Instructions

DR. JOHANNES HEIDENHAIN GmbH · Technical support, measuring systems  +49 8669 31-3104 · E-mail: service.ms-support@heidenhain.de
743391 – 00 – A – 02 . Printed in Germany
General Information 一般情報
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with local safety regulations.
Do not engage or disengage any connections while under power.
The drive must not be put into operation during installation.
注意：取付け及び試運転は設置国の安全規格のもとで有資格の専門家により実施するようにしてください。
製品の取付けあるいは取外しは、給電されていない時に行ってください。
取付け中に機械の運転を実施しないようにしてください。
注意： 安装和调试时必须符合当地安全要求并由具有资质的专业人员操作。
带电时，严禁连接或断开任何连线。
安装期间，严禁驱动系统工作。
附註: 安裝與調整須要由電氣設備及精密機械的專業人員指導以符合當地安全規範要求。
當電源開啟時勿連接或拔掉纜線。
於安裝時，不可將驅動馬達進行運轉。
참고: 설치 및 커미셔닝은 현지 안전 규정에 따라 유능한 전문가가 실시해야 합니다.
가동 중 어떤 접속부도 연결하거나 분리하지 마십시오.
설치 중 드라이브를 사용해서는 안 됩니다.
General Information 一般情報
Mounting surface clean and free of paint
エンコーダ取付け面は清浄でかつ塗装無き事。
安装面必须干净无油漆
安裝面必須清潔及無上漆
실장 표면은 깨끗하고 도색된 부분이 없어야 합니다.
ML = Measuring length
測定長
测量长度
量測長度
측정 주기(Measuring Length)
General Information 一般情報
Unlock the shipping brace to move the scanning head
輸送安全具のロックを解除して走査ヘッドを移動させて下さい
松开安装辅件移动读数头
鬆脫讀頭固定架方便移動
스캐닝 헤드를 움직일 수 있도록 운송 브레이스를 풉니다.
LC 415
LC 485
LC 495 F
LC 495 M
LC 495 S
Retain the encoder ID label.
エンコーダ情報が記載されたシールは保管してください。
保留光栅尺ID标签。
保留光學尺ID標籤。
인코더 ID 라벨을 보관해 두십시오.
一般信息
一般信息
一般信息
Order separately:
別売品:
单独订购：
分別定購料件：
별도 주문:
一般資訊
一般資訊
*)
Included in delivery
同梱品
包括在交货中
出貨內含
제공 품목에 포함됨
一般資訊
Move scanning unit back and forth
輸送安全具ごと走査ヘッドを移動させてください
来回运动读数头
移動讀頭向前或是往後的方式
스캐닝 유닛을 앞뒤로 움직입니다.
Mounting Instructions
取付説明書
安装说明
安裝指導手冊
설치 지침

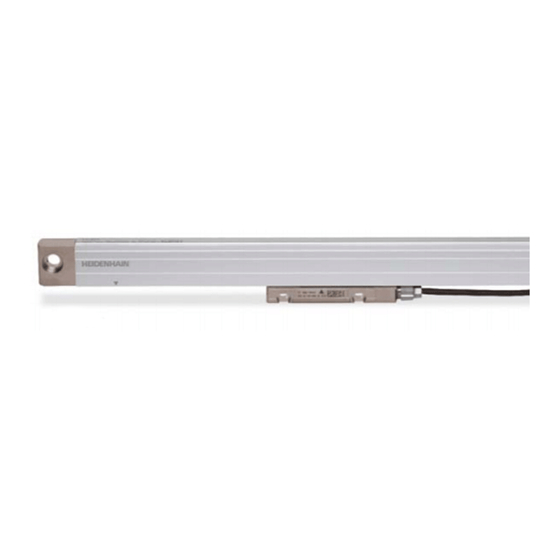

LC 4x5
Absolute linear encoder
アブソリュートリニアエンコーダ
绝对式直线光栅尺
絕對值光學尺
절대 리니어 엔코더
1/2015
일반 정보
Dimensions in mm
寸法 mm
尺寸单位 mm
尺寸，單位 mm
치수(단위: mm)
일반 정보
Mounting aid
ナット脱落防止用取付け治具
安装辅件
安裝輔助工具
설치 보조 부품
일반 정보
