Zephyr Presrv PRKB24C01AG Use, Care And Installation Manual page 62

style D

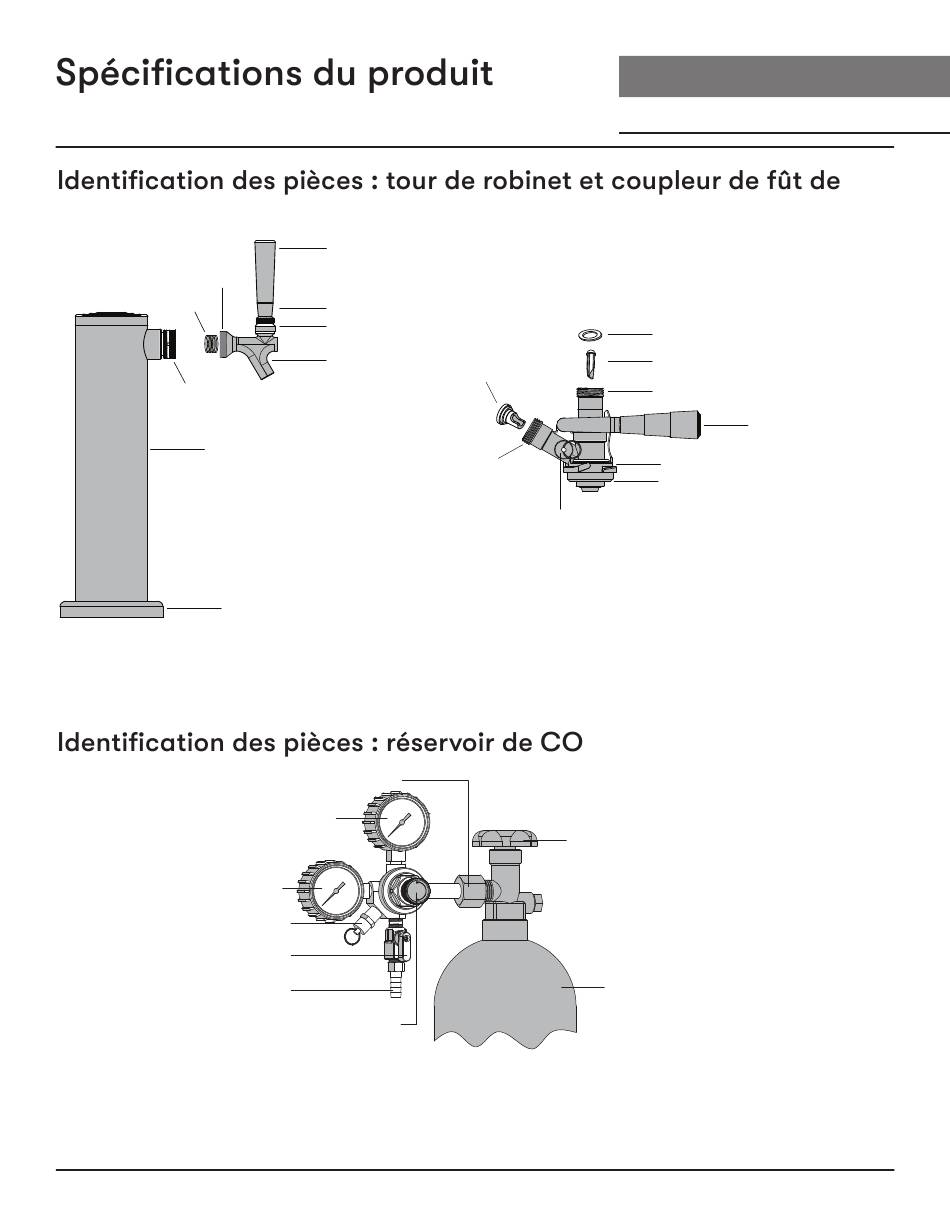

Appuyez sur la tige
7/8 po-14
Voussure
Assemblage de tige
Appuyez sur la tour
Manchon de tour
REMARQUE: La tour de robinet et le coupleur de fût de style D sont des composants des kits de
robinet, vendus séparément. Il y aura un certain nombre d'ouvertures pour la tour de robinet selon
qu'un kit de robinet simple, double ou triple a été acheté. La quantité fournie de corps de robinet et
de poignées de robinet s'alignera sur le nombre d'ouvertures sur la tour de robinet.
Manomètre basse pression
Manomètre haute pression
Soupape de
surpression - Régulateur
Vanne d'arrêt
Tuyau Barb
Bouton de réglage de la pression
REMARQUE: Le réservoir et le régulateur de CO₂ sont des composants des kits de robinets, vendus
séparément. La soupape de surpression sera située entre les manomètres haute et basse pression
pour les régulateurs doubles et triples. Il y aura deux vannes d'arrêt et des raccords cannelés pour les
régulateurs doubles et trois vannes d'arrêt et des raccords cannelés pour les régulateurs triples.
14 PRKB24C01AG & PRKB24C01AS-OD Guide d'utilisation, d'entretien et d'installation
Appuyez sur
la poignée
Collier de
robinet
Robinet capot
Appuyez sur
le corps
Écrou de connexion d'entrée
R E F R O I D I S S E U R D E B O I S S O N S
Clapet anti-retour
7/8 po-14
Tige de conduite
de gaz
Soupape de surpression - Coupleur de fût
₂ et régulateur
Vanne manuelle
Réservoir de gaz CO2
P R E S R V ™
K E G E R ATO R E T
I N T É R I E U R E T E X T É R I E U R
Rondelle en silicone 20x13x3
Bouchon en plastique
Tige de ligne de bière 7/8 po-14
Poignée de coupleur
Connexion de style D
Corps Joint
