INIM Electronics iris ISB1050 Instruction Manual

ISB1050
IT
Sirena/base e lampeggiatore convenzionale con avvisatore vocale
IT
Descrizione generale
Il tono o il messaggio vocale riprodotto in caso di attivazione deve essere selezionato da programmatore
EDRV2000.
Per l'elenco dei toni o dei messaggi, fare riferimento alle tabelle in appendice.
Il lampeggiatore può essere attivato o meno a seconda dell'impostazione scelta da programmatore
EDRV2000.
Se attivato può essere impostato a livello "bassa potenza" oppure a livello "alta potenza".
Specifiche tecniche
(in accordo alla EN 54-3, EN 54-23)
Tensione di ingresso
intervallo
nominale
Consumo
a riposo
massimo
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Tipo di ambiente
Grado di protezione
Metodo d'installazione
Manuale d'istruzioni/ Instruction manual
Dimensioni (AxLxP)
Peso
Informazioni relative al lampeggiatore
Volume di copertura lampeggiatore
alta potenza
bassa potenza
Frequenza

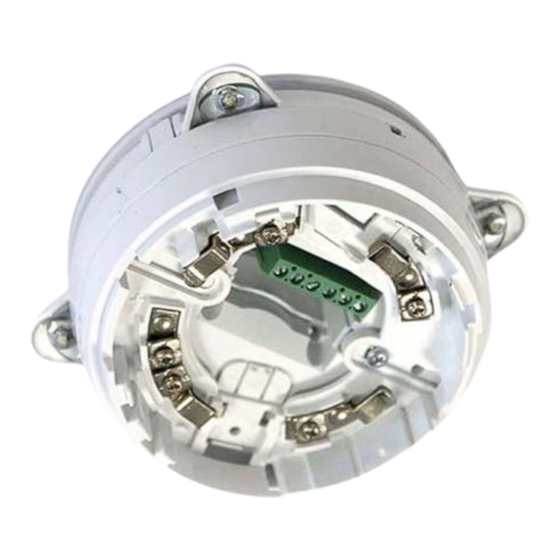

Descrizione delle parti
A Staffa di ancoraggio
B Sirena
C LED
D Base per rivelatori
Fissaggio supporto etichetta rive-
E
latore
F Foro passacavi
Morsettiera
+ Terminale positivo
- Terminale negativo
Marcatura CE
INIM Electronics s.r.l.
Via Dei Lavoratori 10 - Fraz. Centobuchi
63076 Monteprandone (AP) - Italy
0051-CPR-1318
EN 54-3:2001 + A1:2002 + A2:2006
EN 54-23:2010
ISB1050
da 18 a 30 V
24 Base sirena/lampeggiatore convenzionale con fun-
zioni vocali per sistemi di rivelazione e di segna-
lazione d'incendio per edifici
200µA Caratteristiche essenziali
Affidabilità di funzionamento
in allarme
Tolleranza al voltaggio di ali-
(vedi tabella Tones) mentazione
da -10 a +55 °C
≤ 75 % senza condensazione
A (per uso interno)
IP21
fissaggio a soffitto
EN
Conventional sounder and flasher base with voice alert
112 x 112,5 x 53,3 mm
220 g
C-3-10, O-4-10
C-3-9, O-3.5-9
0,5Hz
G Fori pretranciati per ancoraggio
H Ganci fissaggio staffa
I Morsettiera
J Connettore per programmatore
K Lampeggiatore
Segnalazioni LED
con rivelatore Trasferimento dati da
LED convenzionale programmatore
verde
con rivelatore Attività sul loop del
indirizzato rivelatore
con rivelatore Programmatore col-
convenzionale legato
Guasto generico sul
LED
loop
giallo con rivelatore
indirizzato
Programmatore col-
legato
Avvertenze e limitazioni
Il dispositivo viene fornito completo di
l
messaggi vocali registrati ed aventi carat-
0051
teristiche adeguate.
Eventuali messaggi vocali personalizzati
dall'utente sono da ritenersi non conformi
alla norma EN54-3, sezione dispositivi
18
vocali di allarme incendio.
Il dispositivo è conforme all'opzione "sin-
l
cronizzazione" delle norme EN54-3 e
EN54-23 per mezzo di un'oscillatore al
quarzo di opportuna precisione.
I toni e le sequenze certificati sono evi-
l
denziati nella colonna "EN54-3 appro-
ved" della tabella in appendice "Tones".
Prestazione
PASS
PASS
Inim ElectronicsS.r.l. © 2020
0051
0051-CPR-1318
Resistenza termica PASS
Resistenza a urti e
PASS
vibrazioni
Resistenza
Durabilità
PASS
all'umidità
dell'affidabilità
di fun-
Resistenza alla cor-
PASS
zionamento:
rosione
Stabilità elettrica PASS
Resistenza
PASS
all'ingresso
Caratteristiche essenziali Prestazione
C.3.2 Sincronizzazione PASS
Caratteristiche essenziali Prestazione
4.3.7 Sincronizzazione PASS
Dati del costruttore Circa questo manuale
Costruttore: Inim ElectronicsS.r.l.
Codice del manuale: DCMIIN1PISB1050
Sito di produzione: Centobuchi, via DeiLavoratori10
Revisione: 110
63076 Monteprandone (AP), Italy
Tel: +39 0735 705007 Copyright: le informazionicontenute in questo docu-
mento sono proprietà esclusiva della Inim Electronics
Fax: +39 0735 734912
S.r.l.. Nessuna riproduzione o modifica è permessa
e-mail: info@inim.biz
senza previa autorizzazione della Inim ElectronicsS.r.l..
Web: www.inim.biz
Tuttiidirittisono riservati.
Ilpersonale autorizzato dalcostruttore a riparare o sosti-
tuire qualunque parte delsistema, è autorizzato ad
intervenire solo su dispositivicommercializzaticon ilmar-
chio Inim Electronics.
RAEE
Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Ilsimbolo delcassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che ilprodotto alla
fine della propria vita utile deve essere raccolto separatamente daglialtririfiuti. L'utente dovrà, pertanto, con-
ferire l'apparecchiatura giunta a fine vita agliidoneicentricomunalidiraccolta differenziata deirifiutielet-
trotecnicied elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che sidesidera
smaltire alrivenditore, almomento dell'acquisto diuna nuova apparecchiatura ditipo equivalente. Presso irivenditoridi
2
prodottielettronicicon superficie divendita dialmeno 400 m è inoltre possibile consegnare gratuitamente, senza
obbligo diacquisto, iprodottielettronicida smaltire con dimensioniinferioria 25 cm. L'adeguata raccolta differenziata per
l'avvio successivo dell'apparecchiatura dismessa alriciclaggio, altrattamento e allo smaltimento ambientalmente com-
patibile contribuisce ad evitare possibilieffettinegativisull'ambiente e sulla salute e favorisce ilreimpiego e/o riciclo dei
materialidicuiè composta l'apparecchiatura.
EN
Product description
The tone or voice message played in the event of activation must be selected at the EDRV2000 driver.
For the list of tones or messages, refer to the tables in the appendix.
The flasher unit can be activated/not activated depending on the setting selected at the EDRV2000
driver.
If activated, it can be set to either "low power" or "high power" level.
Technical specifications
(according to EN 54-3, EN 54-23)
Input voltage
range
nominal
Consumption
at rest
DCMIIN1PISB1050-110-20200428
EN 54-3
EN 54-23
Centobuchi, via DeiLavoratori10
63076 Monteprandone (AP), Italy
+39 0735 705007
+39 0735 734912
info@inim.biz
www.inim.biz
from 18 to 30 V
24
200µA
