Safety and Operation Manual
Manuale Operativo e di Sicurezza
Series: DP - Engine type: Kubota D722
Product code: USAD001
Series: DN - Engine type: Briggs & Stratton 350447
Product code: USAG001
WARNING: If incorrectly used this machine can cause severe
injury. Those who use and maintain this machine should be
trained in its proper use, warned of its dangers and should
read the entire manual before attempting to set up, operate,
adjust or service the machine.
AVVERTENZA: Questa macchina può causare gravi infortuni
se viene utilizzata in modo errato. Prima di accingersi ad
approntare, usare, mettere a punto o eseguire la manutenzione
di questa macchina, coloro che la utilizzano ed i responsabili
della manutenzione devono essere addestrati all'impiego della
macchina, devono essere informati dei pericoli, e devono
leggere l'intero manuale.
RJ 100 1032004

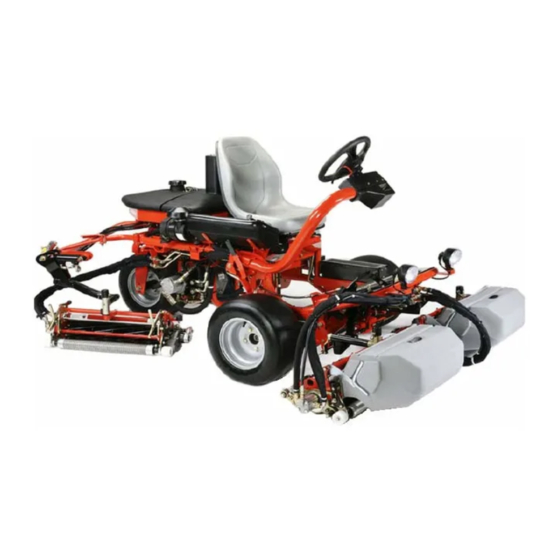

G-Plex III
24562G-IT (rev.0)
