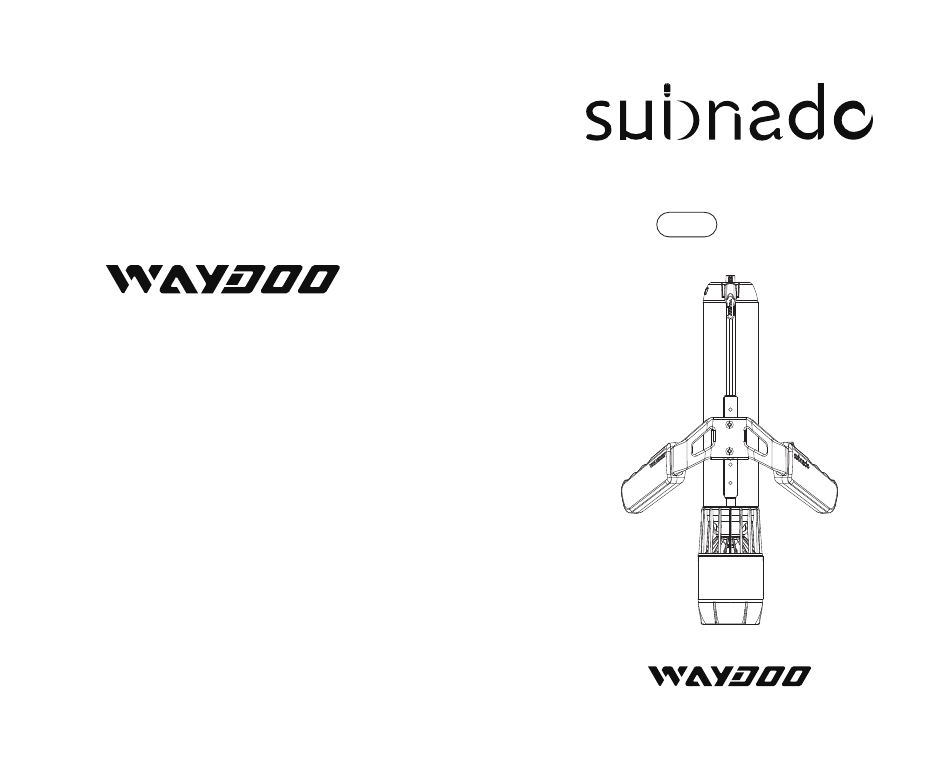

- Page 1 USER GUIDE|MANUAL|SAFETY V1.0 2022.06 Waydoo Technical Support This guide may be updated without notice. Check the official Waydoo website for the latest version www.waydootech.com...
-
Page 2: Table Of Contents
Any misuse of this product may cause personal injury or property/product damage. When using this product, please be sure to use original accessories or Waydoo certified II Overview accessories. By using this product, you are deemed to have accepted the 2.1 Brief Introduction... -
Page 3: Overview
With the board accessories, users can leverage the Subnado for propulsion power to suit a variety of scenarios. Users can fix the Subnado on the arm without occupying both hands with the arm accessories, which is convenient to use underwater. -
Page 4: Charging
100W charging power). Thumb Controller on the corresponding position. ◆Reverse charging: Subnado can be used as a power source to charge other devices. Reverse charging supports standard protocols such as PD3.0, PPS, QC3.0, QC2.0, and BC1.2. The maximum reverse charging power can reach 100W. - Page 5 1. Hold the handgrip and place the Arm mount on the outside of the Fix the Subnado leg mount to the outside of the leg. Install the main unit to forearm.Wrap the strap around the forearm 1-2 times, depending on the leg mount through the quick release part.
- Page 6 Unscrew the rear cover of the main unit clockwise, remove the O-ring, and take off the propeller. M2.5X10 Subnado accessories mount Installation steps for Subnado Water Cannon Kit. Subnado Finger safe guard hose Nozzle base O-ring...
-
Page 7: How To Use
1. Power on the Subnado, confirm the power level ( refer to figure 1) and the engaged with the notch in the groove (as shown in the figure) main unit’s self-checking tone. -
Page 8: Product Specifications
VIII Error and Tone Indication Figure 1 LED Light Capacity <3% 3%-12.5% 12.5%-25% 25%-37.5% 37.5%-50% 50%-62.5% 62.5%-75% 75%-87.5% LED 1 on the left of the charging port 87.5-100% LED 8 on the right of the charging port Note: All of the above and below half-segment LED lights represent the flashing LED lights. -
Page 9: Tone Indication
Two beeps indicates switching to high gear; Three beeps indicates switching to super gear 4) Do not place Subnado in open flames, and please keep out of reach of minors under the age of 16. 5) Please prevent the battery from being over-discharged due to... - Page 10 You accordance with the official instructions. may also have other rights under a written agreement with Waydoo. Nothing in this Limited Warranty affects your statutory rights, including rights of consumers under ×...
- Page 11 说明书 V1.0 2022.06 Waydoo技术支持 本指引如有更新，恕不另行通知 您可以在Waydoo官方网站查询最新版本 www.waydootech.com...
- Page 12 2.2 安全指引（含用前须知） 任何超出对本产品设计限制的滥用都可能导致产品损坏或人身伤害。请务必 使用原厂配件或经过 Waydoo认证的配件。一 旦使用本产品，即视为您已 III.关于产品(CN)/Waydoo Subnado(EN) 理解、认可和接受本文档全部条款和内容。使用者承诺对自己的行为及因此 3.1 产品图示 而产生的所有后果负责。作为产品开发方，Waydoo 保留在不提前通知的情 3.2 功能特点 况下更改本产品的组件、规格或其他方面内容的权利。如需了解最新资料， 请浏览 www.waydootech.com IV.充电 4.1 如何为 Subnado 充电 4.2 反向充电 V.安装步骤 警告：本产品有使用年龄限制，16 岁以下的未成年人需在成年人监护指导 下使用。安全指引仅包含部分的操作安全知识，请务必仔细阅读免责声明 VI.如何使用 和安全操作指引的全部内容。通过阅读整 个用户手册，熟悉产品的功能之 后再进行操作。如果没有正确操作本产品可能会对自身或他人造成严重伤 VII. 产品参数 害，或者导致产品损坏和财产损失。本产品需要经过一段时间熟悉后才能 安全使用， 并且使用者需要具备一些基本常识后才能进行操作。切勿使用 VIII. 故障指示灯与指示音...
-
Page 13: 产品简介
技术创新，推出旗下第一款水下推进器--Waydoo Subnado 。Subnado 采用了非常超前的内置电 池设计，在直径仅 60mm 的铝合金筒身内集成了 98wh 的锂电池，无刷电机，电机驱动 器，控 制及充电电路，极大的缩小了产品的体积。Subnado 在同行业内首次使用 USB-C 充电系统，支 持 PD 3.0 等快充充电协议，最大可以 100w 的充电功率进行快速充电，以及以最大 100w 的功率 为其他 USB 设备充电。动力系统采用了小直径喷泵的形式，在兼顾推进效率的同时，更获得高达 6.5 公斤的推力。小巧便携，非常适合外出旅行。 苇渡为用户提供了多种配件供选择，如板体配 件，用于将 Subnado 安装在多种场景作为推进动力使用；手臂配件，使用者可以将 Subnado 固 定在手臂上，不占用双手，在潜水时非常方便。 快拆安装的设计，方便用户在多种场景中切换。 Subnado，为您提供完美的水下体验。 2.2 安全指引 1) 16 岁以下的未成年人必须在监护人的陪同下使用本产品。 2) 请仔细参照用户手册和观看官方教学视频使用本产品。... -
Page 14: 如何为 Subnado 充电
V 安装步骤 USB-C 快充：使用市面上常见的 USB-C接口的充电器即可为 Subnado 充电；支持 PD3.0、QC2.0、QC3.0、BC2.1等充电协议，最大充电功率可达100W 。 (注意：充电功率要达到100W需要充电器支持并使用e-Mark充电线) 将手柄安装于主机，遥控线接口安装于对应位置。 反向充电：利用主机作为电源对其他设备进行充电的功能。反向充电支持PD3.0、 PPS、QC3.0、QC2.0和BC1.2等常见协议。最大反向充电功率可达100W。 (注意：充电功率要达到100W需被充电设备支持并使用e-Mark充电线) 定速巡航模式：在此模式下，用户可以在螺旋桨连续旋转 15 秒后松开扳机，进入巡 航工作状态。再次扣动扳机，即可退出此状态。 IV 充电 手柄 4.1 如何为 Subnado 充电 1. 选择支持 PD 协议的充电头，以加快充 电速度。 配件使用说明 2. 机头朝下（防止防水盖内有水落入）打 开防水盖，检查USB-C周边及内部是否有 使用M4X8螺丝连接握把与手臂支架 (如图) 水（如果有水需先晾干；如果有海水必须 先使用酒精彻底清洗干净并晾干），无异 M4X8 常后插入 USB-C 充电线开始充电。... - Page 15 腿部支架固定至腿部外侧，主机可通过快拆件与腿部支架连接。 1. 握住握把，将手臂支架放置于手臂外侧。根据手臂粗细， 注意：腿部支架有专用绑带，使用前请更换。 将绑带缠绕手臂1-2圈。 腿部支架 2. 绑带一端扣上葫芦扣。 绑腿腰带固定至腰上。腰带两侧带子穿过腿部支架上方的孔后 与尼龙带粘贴固定。 3. 根据手臂粗细缠绕2-3圈后与尼龙带粘贴固定。 绑腿腰带 将气瓶支架安装于氧气瓶上，主机可通过快拆件与气瓶支架连接。 气瓶支架 4. 手臂支架固定完成后，主机可通过快拆件与手臂支架连接。 将浆板支架上的贴纸撕下粘合于板体 (如:冲浪板) 底部， 主机可通过快拆件与浆板支架连接。 浆板支架...
- Page 16 附件扩展支架安装于主机，锁紧螺丝以固定。 若使用者的手指比较纤细，担心使用中手指受伤，则可以安装随机 标配的手指保护罩，以下是安装步骤：（注意：使用手指保护罩会 增加水阻，导致功耗增加，影响效率，降低续航时间和推力） 1. 顺时针拧开主机后盖，取下O圈，取下螺旋桨。 M2.5X10 附件扩展支架 手指保护罩 喷水配件安装步骤。 喷水软管 O圈 喷嘴母座 喷水外壳 喷水配件 螺旋桨 主机后盖 1. 顺时针拧下主机后盖 2. 拆下销钉。 2. 喷水外壳安装于主机后盖位置， 下压喷嘴母座，与喷水外壳连接。 3. 完成喷水配件安装 注意：请先顺时针转并向机身方向施力，感受到明显的连续两次突跳后，说明螺纹 处于最佳安装位置，此时沿电机轴向施适当的力并逆时针旋转喷水外壳。否则安装 容易装不上，或者装歪。...
- Page 17 3. 将手指保护罩放入槽内，将手指保护罩每个末端压入到位，确保 VI 如何使用Subnado 手指保护罩末端与槽内缺口扣合（如图） 1. 打开主机电源，确认电量（参考 figure 1），及检查主机自检提示音是否正常。 2. 快按遥控扳机 2 次，进行高低档位切换；快按遥控扳机 3 次，可启动 Super模式。 提示音的数量表示切换进入的档位。 进入低档时发出一声提示音，进入高速档时发 出两声提示音，进入 Super 档时 发出三声提示音。 注意：Super 档位只能保持 1 分钟，若要重新进入 Super 档位，需再次快按扳机 3次。 Subnado 支持两种模式：定速巡航模式与正常模式。 要开启/关闭定速巡航模式， 请同时按住扳机并打开主机电源。 末端 模式 正常模式 开机 开机时，8个LED灯闪两次，之后显示电池电量 4. 将销钉正确就位，组装好螺旋桨。...
-
Page 18: 产品参数
VIII. 故障指示灯与指示音 Figure 1 LED 灯 电量 <3% 3%-12.5% 12.5%-25% 25%-37.5% 37.5%-50% 50%-62.5% 62.5%-75% 75%-87.5% LED 1 位于遥控线端口的左侧 LED 8 位于遥控线端口的右侧 87.5-100% 注：以上及以下半格 LED 灯均代表 LED 灯闪烁 8.1 故障指示灯与解决方案 VII 产品参数 故障指示灯 故障 解决方案 项目 参数 电芯欠温 将主机放置于 10-30 摄 主机... -
Page 19: 指示音
务。 Waydoo 可能在某些地区无法提供售后服务，且售后服务政策的内容也可能因 体变色。 地而异。常规服务范围外的服务可能导致额外费用的收取。如欲了解本地信息，请联 2）用淡水冲洗机身前，请务必确保防水盖拧紧。 系 Waydoo 或当地授权经销商。 3）清洗某些部件如连接部位、螺旋桨等时，如果有发现盐分、沙子或其它碎屑， 请务必清理干净。 申请保修服务 4) 如果发现有异物缠绕于螺旋桨，可将主机后盖打开进行清理。 Waydoo 为您提供以下保修服务。详细信息，请联系 Waydoo 或 Waydoo 授权经销 5) 主机机身清洁完毕之后，请将防水盖取下，用干净、干燥的棉签清洁接口，确 商。 获得售后服务前的准备工作 联系 Waydoo 后，请您详细说明产品存在的问题。 保无水、沙粒及其他异物。 Waydoo 技术支持人员将尝试通电子邮件、或远程协助来诊断和解决您的问题。如果 6）准备充电前请擦干主机，以免在打开主机防水盖时海水滴入 USB-C 连接器， 通过邮件无法解决您的问题，您需将产品寄回 Waydoo 将进行进一步检测。Waydoo 损坏 USB-C 接口。一旦有海水滴入 USB-C 连接器，请及时使用淡水或酒精冲洗 会按产品享有的保修服务安排维修。... - Page 20 责任限制 更换产品和部件 Waydoo 仅在此类情况对产品的丢失或损坏负责：产品已为 Waydoo 所拥有；或产 如果保修服务涉及更换产品或部件，那么被更换的产品或部件将成为 Waydoo 财产， 品在 Waydoo 负责运输的途中。 而更换的产品或部件将成为您的财产。只有未经改动的 Waydoo 部件方可进行更换。 Waydoo 提供的更换产品或部件可能不是全新的，但它们肯定处于良好的工作状态， Waydoo 不对产品中包含的任何数据的丢失或泄露负责，其中包括机密信息、专有信 并至少在性能上与被更换件等同。更换的产品或配件在原产品剩余的保修期内享有同 息或个人信息。该条款存在无效的可能： 等的保修服务。 （1）当数据丢失或泄漏的原因，是我方数据存储方面的技术不合格，即我方未能尽 到合理的管理义务的，则即使有上述条款的约定，用户仍可向我方追责； （2）当数据丢失或泄漏的原因，是用户自身行为，如：随意丢弃废旧产品的，则我 个人联系信息的使用 方不需要就此承担责任。 如果您根据本保修条款获取服务，即表示您授权 Waydoo、使用您的联系信息，包 对于以下情况，无论本文规定的任何救济是否达到其根本目的，也不论索赔是基于合 括姓名、电话号码、地址和电子邮件地址。Waydoo 可利用这些信息开展本政策项 同、担保、疏忽、严格责任或其它责任理论，Waydoo 及其关联企业、供应商、经销 下的服务。我们可能会联系您，并询问您对我们 的保修服务是否满意，或就任何 商或服务供应商概不负责，即使已获知发生 这些情况的可能性，情况也不例外： 产品召回或安全问题向您发出通知。为实现上述目标，您授权 Waydoo 将您的信...
