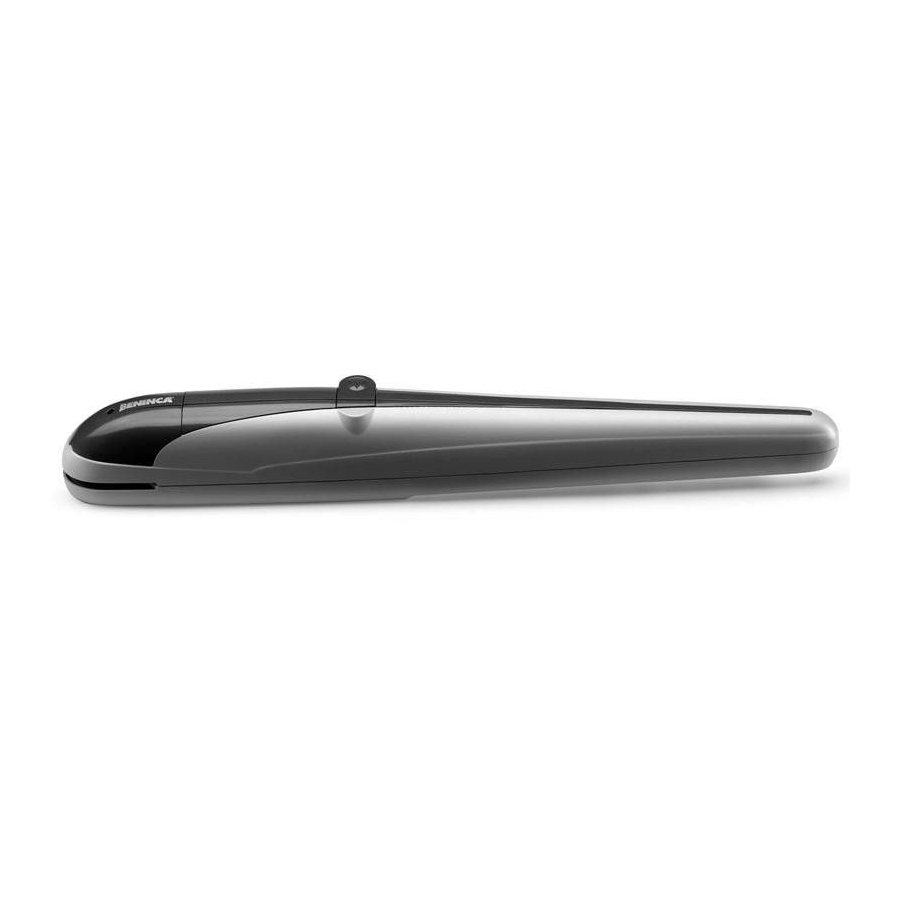

Summary of Contents for Beninca BOB21M
- Page 1 L8543252 04/2017 R0 BOB21M BOB30M/BOB30ME...
- Page 3 Overall dimensions Celkové rozměry 47,5 Level. Distance between axes of anchoring bolts. Úroveň. Vzdálenost mezi osami kotevních šroubů. Stroke. Zdvih. Stop when closing. Při zavírání zastavit. Stop when opening. Při otevírání zastavit.
- Page 4 Fig.2 - A 90° 110° Opening time Max Opening Doba otevírání Max. otevření max. (90°) 110° 15" 100° 16" 90° 19"...
- Page 5 Weld. Svařit. Washer 10x30. Podložka 10 x 30. Grease Mazivo Level. Úroveň. Weld. Svařit. Position 2 (PG11) Pozice 2 (PG11) Position 1 (PG13,5) Pozice 1 (PG13,5)
- Page 6 BOB21M / BOB30M BOB30ME BOB21M / BOB30M Převod motoru a kon- Motor gear and capacitor. denzátor. Převod motoru a kon- Motor gear and capacitor. denzátor. GND (uzemnění) BOB30ME Převod motoru a kon- Motor gear and capacitor. denzátor. Převod motoru a kon- Motor gear and capacitor.
-
Page 7: Waste Disposal
WARNING The product shall not be used for purposes or in ways other than those for which the product is intended for and as described in this manual. Incorrect uses can damage the product and cause injuries and damages. The company shall not be deemed responsible for the non-compliance with a good manufacture technique of gates as well as for any deformation, which might occur during use. -
Page 8: Preliminary Checks
1) DESTINATION OF USE This product is destined exclusively for the opening and closure of swing doors for the passage of vehicles, characterised by dimensional limits and weight as indicated in this manual in the “Limits of use” paragraph. No other use is allowed. Automatismi Benincà... -
Page 9: Electric Connections
The cables used must be suitable for the type of connection. For example, for connection protected by raceways use H03VV-F cables, for cables in the outdoor environment always use the H07RN-F type. TECHNICAL DATA BOB21M BOB30M/BOB30ME Power supply 230Vac 50/60Hz... -
Page 10: Likvidace Odpadu
UPOZORNĚNÍ Výrobek se nesmí používat pro žádné jiné účely ani žádnými jinými způsoby, než pro které je určen a které jsou popsány v tomto návodu. Nesprávné používání může poškodit výrobek, způsobit zranění a škody. Společnost nenese odpovědnost za nedodržení správných postupů při výrobě bran ani za jakékoli deformace, které by mohly vzniknout při používání. -
Page 11: Určené Použití
1) URČENÉ POUŽITÍ Tento výrobek je určen výlučně pro otevírání a zavírání křídlových bran pro průjezd vozidel, které mají rozměrové meze a hmotnost, které jsou uvedeny v tomto návodu v odstavci „Omezení použití“. Žádné jiné použití není dovoleno. Společnost Automatismi Benincà nenese odpovědnost za použití, která nejsou v souladu s tímto návodem. 2) OMEZENÍ... - Page 12 Elektronická deska Použité kabely musí být vhodné pro daný typ zapojení. Například pro spoje chráněné kabelovými kanály použijte ka- bely H03VV-F, u kabelů ve venkovním prostředí vždy použijte typ H07RN-F type. TECHNICKÉ ÚDAJE BOB21M BOB30M/BOB30ME Napájení 230 V AC, 50/60 Hz Spotřebovaný...
- Page 13 BOB21M BOB30M BOB30ME BOB30ME.DA Ref. Poznámka Kód Kód Kód Kód 9686868 9686769 9686769 9686769 9686869 9686869 9686869 9688353 9686766 9686766 9686766 9688352 9686871 9686871 9686871 9686871 9686872 9686872 9686872 9686872 9686873 9686816 9686816 9686816 9686768 9686768 9686768 9686768 9686765 9686765...
- Page 14 The certificate of conformity in this document corresponds to the last review available at the time of printing and could differ for editorial requirements from the original available from the manufacturer. The most recent and complete certificate of conformity is available consulting the site: www.beninca.com or can be requested from: Automatismi Benincà SpA - Sandrigo VI - ITALY. EU Prohlášení o shodě...
