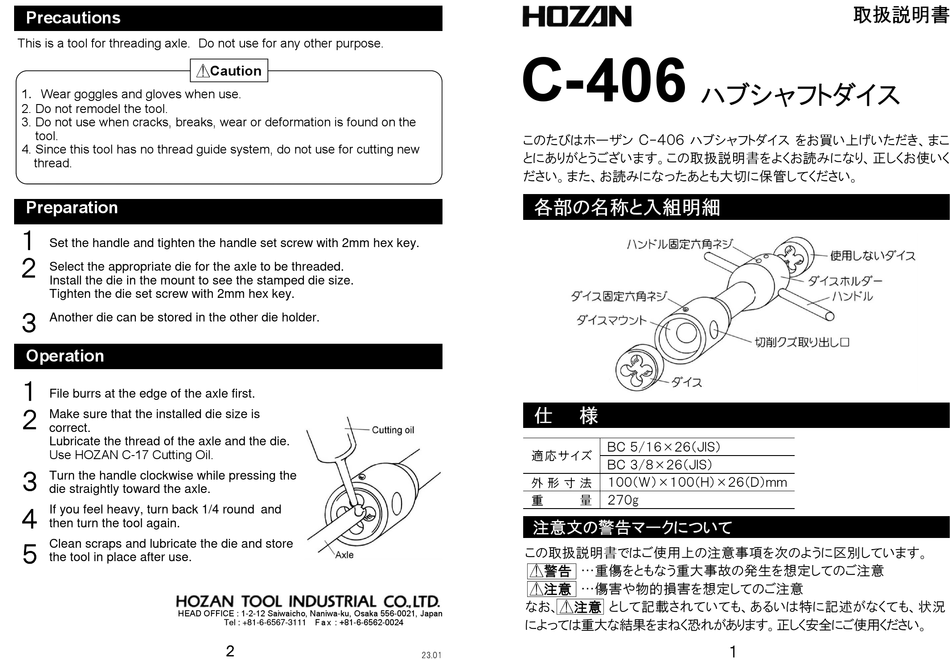

HOZAN C-406 Instruction Manual

Precautions
This is a tool for threading axle. Do not use for any other purpose.
Caution
1. Wear goggles and gloves when use.
2. Do not remodel the tool.
3. Do not use when cracks, breaks, wear or deformation is found on the
tool.
4. Since this tool has no thread guide system, do not use for cutting new
thread.
Preparation
１
Set the handle and tighten the handle set screw with 2mm hex key.
２
Select the appropriate die for the axle to be threaded.
Install the die in the mount to see the stamped die size.
Tighten the die set screw with 2mm hex key.
３
Another die can be stored in the other die holder.
Operation
１
File burrs at the edge of the axle first.
２
Make sure that the installed die size is
correct.
Lubricate the thread of the axle and the die.
Use HOZAN C-17 Cutting Oil.
３
Turn the handle clockwise while pressing the
die straightly toward the axle.
If you feel heavy, turn back 1/4 round and
４
then turn the tool again.
Clean scraps and lubricate the die and store
５
the tool in place after use.
HEAD OFFICE : 1-2-12 Saiwaicho, Naniwa-ku, Osaka 556-0021, Japan
Tel : +81-6-6567-3111 F a x : +81-6-6562-0024
２
C-406
このたびはホーザン Ｃ-４０６ ハブシャフトダイス をお買い上げいただき、まこ
とにありがとうございます。この取扱説明書をよくお読みになり、正しくお使いく
ださい。また、お読みになったあとも大切に保管してください。
各部の名称と入組明細
仕 様
適応サイズ
外 形 寸 法
重 量
注意文の警告マークについて
この取扱説明書ではご使用上の注意事項を次のように区別しています。
警告 ...重傷をともなう重大事故の発生を想定してのご注意
注意 ...傷害や物的損害を想定してのご注意
なお、注意 として記載されていても、あるいは特に記述がなくても、状況
によっては重大な結果をまねく恐れがあります。正しく安全にご使用ください。
23.01
ハブシャフトダイス
ＢＣ ５/１６×２６（ＪＩＳ）
ＢＣ ３/８×２６（ＪＩＳ）
１００（Ｗ）×１００（Ｈ）×２６（Ｄ）ｍｍ
２７０g
１
取扱説明書
