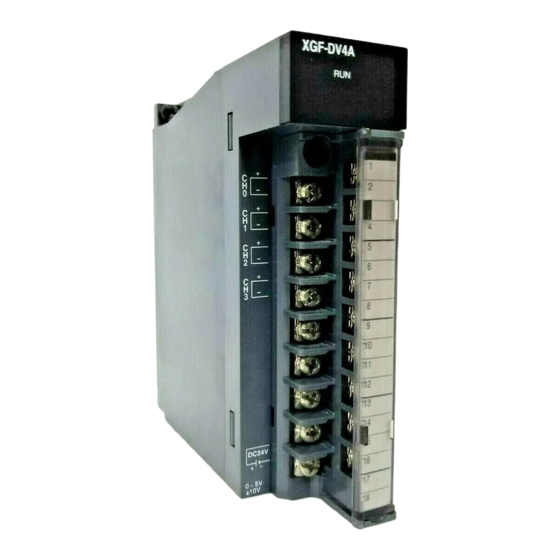

LS XGF-DV4A Installation Manual

LS XGF-DV4A Installation Manual

Programmable logic controller

Advertisement

Quick Links

C/N: 10310000518

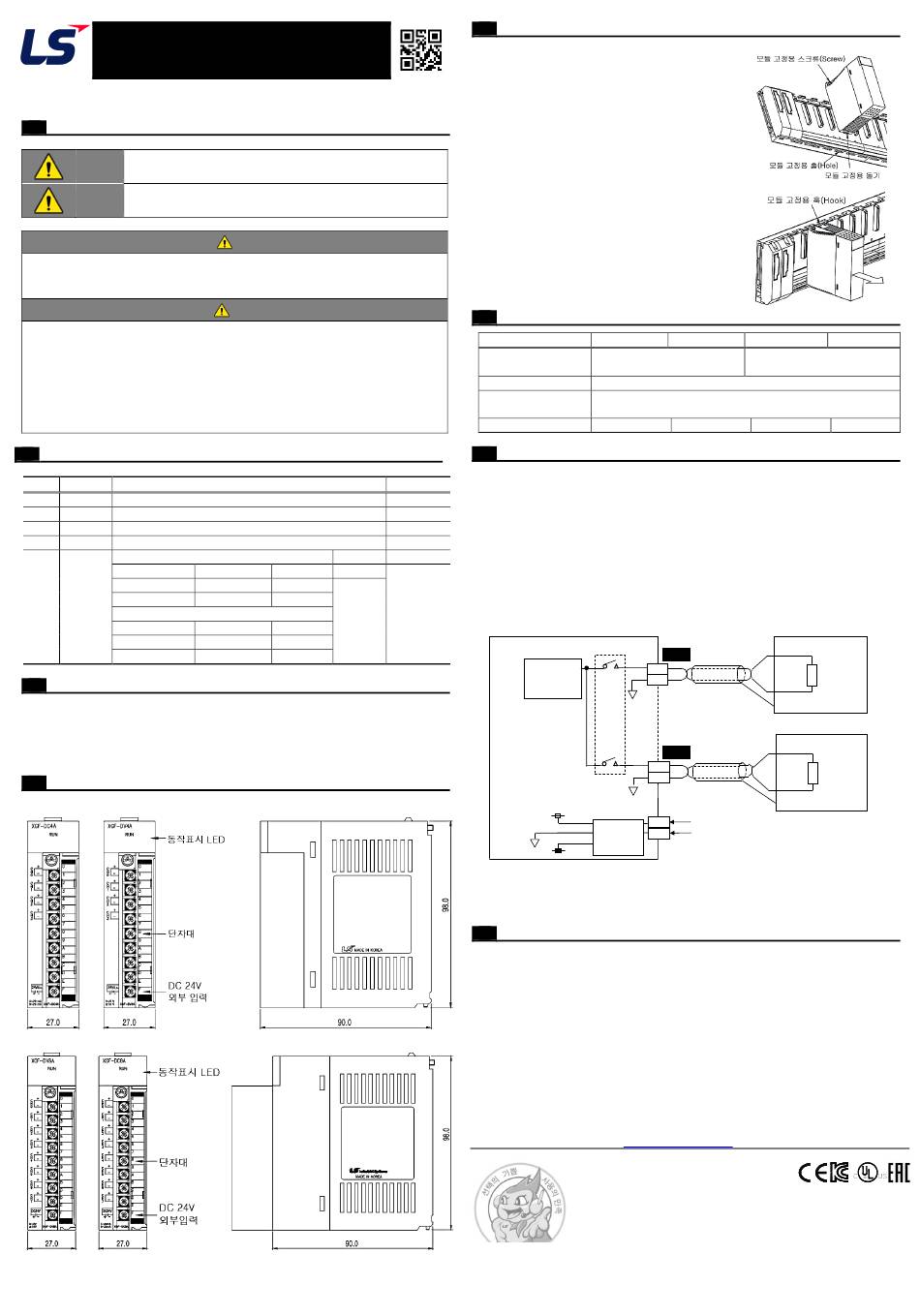

Programmable Logic Controller 설치 가이드
XGT Analog
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
전원이 인가된 상태에서 단자대를 만지지 마십시오.
제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
가연성 물질이 있는 주변에 설치하지 마십시오.
제품에 직접 진동이 인가되지 않도록 하십시오.
전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도
5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도
5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
: V2.2 이상
1) XGI CPU
: V2.1 이상
2) XGK CPU
: V1.3 이상
3) XGR CPU
: V2.41 이상
4) XG5000 Software
제품의 각 부 명칭 및 외형치수 (mm)
4
■ 제품 각 부의 명칭을 참조하여 시스템 운전 시 참조하시기 바랍니다.
1) XGF-DC4A, XGF-DV4A
2) XGF-DC8A, XGF-DV8A
XGF-DV4A, XGF-DV8A
XGF-DC4A, XGF-DC8A
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도
진폭
횟수
-
3.5mm
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도
진폭
10 회
-
1.75mm
4.9 ㎨ (0.5g)
-
제품의 장착 및 분리
5
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
모듈 밑 쪽의 고정용 돌기를 베이스의
모듈 고정용 홀에 삽입합니다.
모듈의 윗부분을 밀어서 베이스에
고정 후 제품에 내장되어 있는 고정용
나사를 이용하여 고정합니다.
모듈의 윗부분을 당겨 베이스에
확실히 장착되었는지 확인합니다.
2) 제품의 분리
먼저 모듈 위쪽의 고정용 나사를
베이스에서 풀어 냅니다.
양손으로 모듈을 잡고 모듈의 고정용
훅을 끝까지 누릅니다.
훅을 누르면서 모듈의 하부를 축으로
모듈의 상부 쪽을 당깁니다.
모듈을 상부로 들어 올리면서 모듈의
고정용 돌기부분을 모듈의 고정 홀에서
떼어냅니다.
성능 규격
6
항목
아날로그 출력 범위
최대분해능
정밀도
채널 수
배선
7
■ 배선 시 주의사항
1) 교류전원 라인과 아날로그 입력 모듈의 외부입력신호 라인을 가까이 두지 마십시오.
관련규격
충분한 거리를 유지하여야 교류 측에서 발생하는 서지 또는 유도 노이즈의 영향을
-
받지 않습니다.
-
2) 전선은 주위온도, 허용하는 전류를 고려해서 선정되어야 하며, AWG22(0.3㎟) 이상이
-
좋습니다.
-
3) 전선은 고온이 발생하는 기기나 물질에 너무 가까이 있거나 기름 등에 장시간 직접
-
접촉하게 되면, 합선의 원인이 되어 파손이나 오작동을 발생시킬 수 있습니다.
4) 단자대 배선 시 극성을 확인 하십시오.
5) 배선을 고압선이나 동력선과 함께 배선하는 경우에는 유도 장애를 일으켜 오작동
이나 고장의 원인이 될 수 있습니다.
IEC 61131-2
■ 배선 예
D/A변환
회로
AGND
전선은 2심 트위스트 실드 선을 사용하여 주십시오. 전선의 규격은 AWG22를
권장합니다.
XGF-DC4A 부하저항: 600Ω 이하, XGF-DC8A 부하저항: 550Ω 이하
보증 내용
8
보증 기간
구입하신 제품의 보증 기간은 제조 일로부터 18개월입니다.
■ 보증 외 범위
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
■ 제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
XGF-DV4A
XGF-DV8A
DC 1~5V, DC 0~5V,
DC 0~10V, DC -10~10V
1/16,000
±0.2% 이하(주위 온도 상온 25℃)
±0.3% 이하(주위 온도 상온 0~55℃)
4
8
CH0
1
2
CH7
15
16
DC 24V
17
DC/DC
18
0V
변환회로
www.lselectric.co.kr
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
XGF-DC4A
XGF-DC8A
DC 4~20mA, DC 0~20mA
4
8
모터구동모듈 등
*2
1㏀~
1㏁ 이상
GND
모터구동모듈 등
*2
1㏀~
1㏁ 이상
GND
10310000518 V4.3 (2020.3)
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
