1. INTRODUCCIÓN
El presente manual de instrucciones ha sido
realizado en conformidad con los requisitos
de la Directiva de Máquinas CE 2006/42/EG.
El manual de instrucciones representa par-
te integrante de la torre elevadora, debe ser
consultado antes, durante y después de la
puesta en marcha de la torre así como cada
vez que se considere necesario, respetando su
contenido en todas y cada una de sus partes.
Solamente de este modo se podrán alcanzar
los objetivos fundamentales que se han esta-
blecido en la base de este manual como son
prevenir riesgos de accidentes y optimizar lo
máximo posible las prestaciones de la torre
elevadora.
En el marco de dicho manual se han cuida-
do minuciosamente los aspectos correspon-
dientes a la seguridad y a la prevención de
accidentes en el trabajo durante la utilización
de la máquina destacando las informaciones
que son de mayor interés para el usuario.
ATENCIÓN: ANTES DE UTILIZAR LA
TORRE ELEVADORA,
LEA ATENTAMENTE ESTE MANUAL

2. DATOS GENERALES

2.1. Datos técnicos:
Denominación: TORRE ELEVADORA
Modelo: HERCULES 6.5 PLUS
Características técnicas:
Altura máxima: 6,50m.
Altura mínima: 1,69m.
Carga máxima: 500kg.
Carga mínima: 25kg.
Material: Aluminio según AL Si 6106 / T6.
Área de la base abierta: 2,22 x 2,07m.
Área de la base cerrada: 0,52 x 0,65m.
Peso: 198kg.
Cabestrante: 1.150kg de carga máxima con
freno automático de retención de la carga.
Cable: Acero galvanizado según EN 12385-4.
Carga máxima cable: 2.870kg.
Resistencia a la torsión cable: 1.770N/mm².
Diámetro cable: 6mm.
Composición cable: 7x19+0.
Sistema de seguridad por péndulo interno
más gatillo externo en tramos.
Anclaje de las patas por gatillos de seguridad.
Nivel de burbuja para ajustar posición verti-
cal de la torre.
Descripción del equipo:

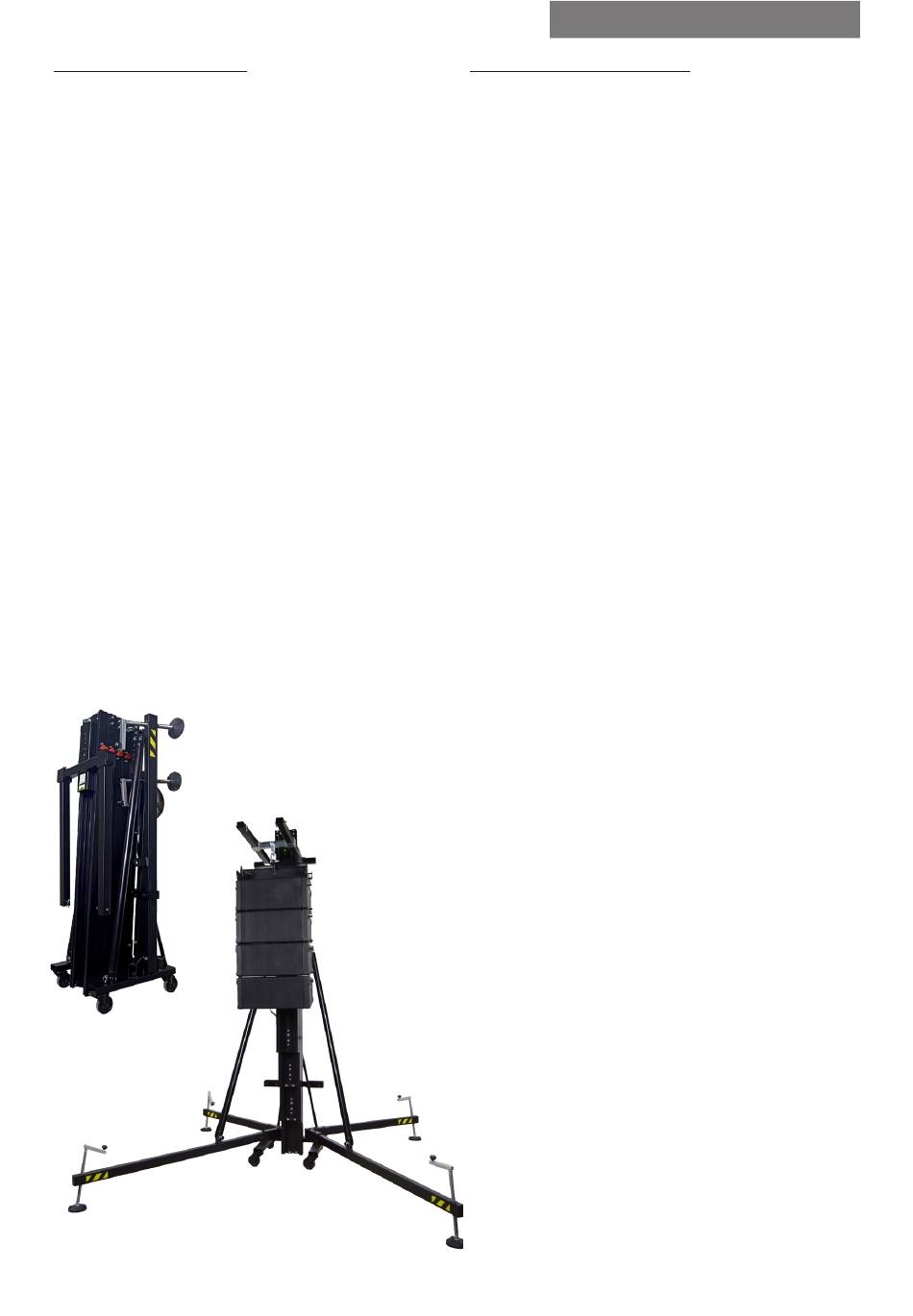

La torre elevadora HERCULES 6.5 PLUS
ha sido diseñada para levantar estructuras y
aparatos de iluminación y sonido en sentido
vertical a diferentes alturas.
Ha sido probada por personal capacitado
habiendo superado todas las inspecciones de
funcionamiento, carga máxima y dimensio-
nes.
Empresa: FENIX Stage, S.L.U.
Dirección: Avda. de los Trabajadores, 24
Horno de Alcedo - 46026 - Valencia (España)
2.2.- Normativa de aplicación
- Directiva de máquinas 2006/42/CE.
- DGUV Rule 115-002
- DGUV 17&18
- EN 12385-4:2008-06.
- DIN EN 10305-3:2010-05.
