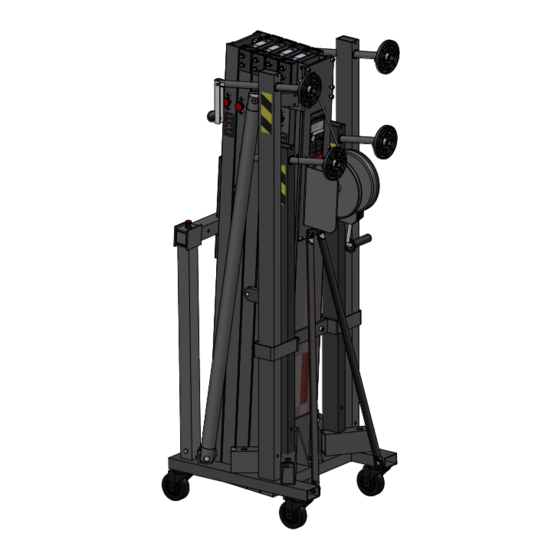

HERCULES 6.5 PLUS
HERCULES 6.5 PLUS
LIFTING TOWERS
Instrucciones
Instructions
Nº de serie:
Nº de serie:
Serial No.:
Fabricante:
Manufacturer:
FENIX Stage, S.L.U.
FENIX Stage, S.L.U.
Avda. de los Trabajadores, 24
Horno de Alcedo
46026 - Valencia (Spain)
Tel.: +34 96 125 08 55
export@fenixstage.com
www.fenixstage.com
www.fenixstage.com
Advertisement
Table of Contents
Related Manuals for Fenix HERCULES 6.5 PLUS
Summary of Contents for Fenix HERCULES 6.5 PLUS

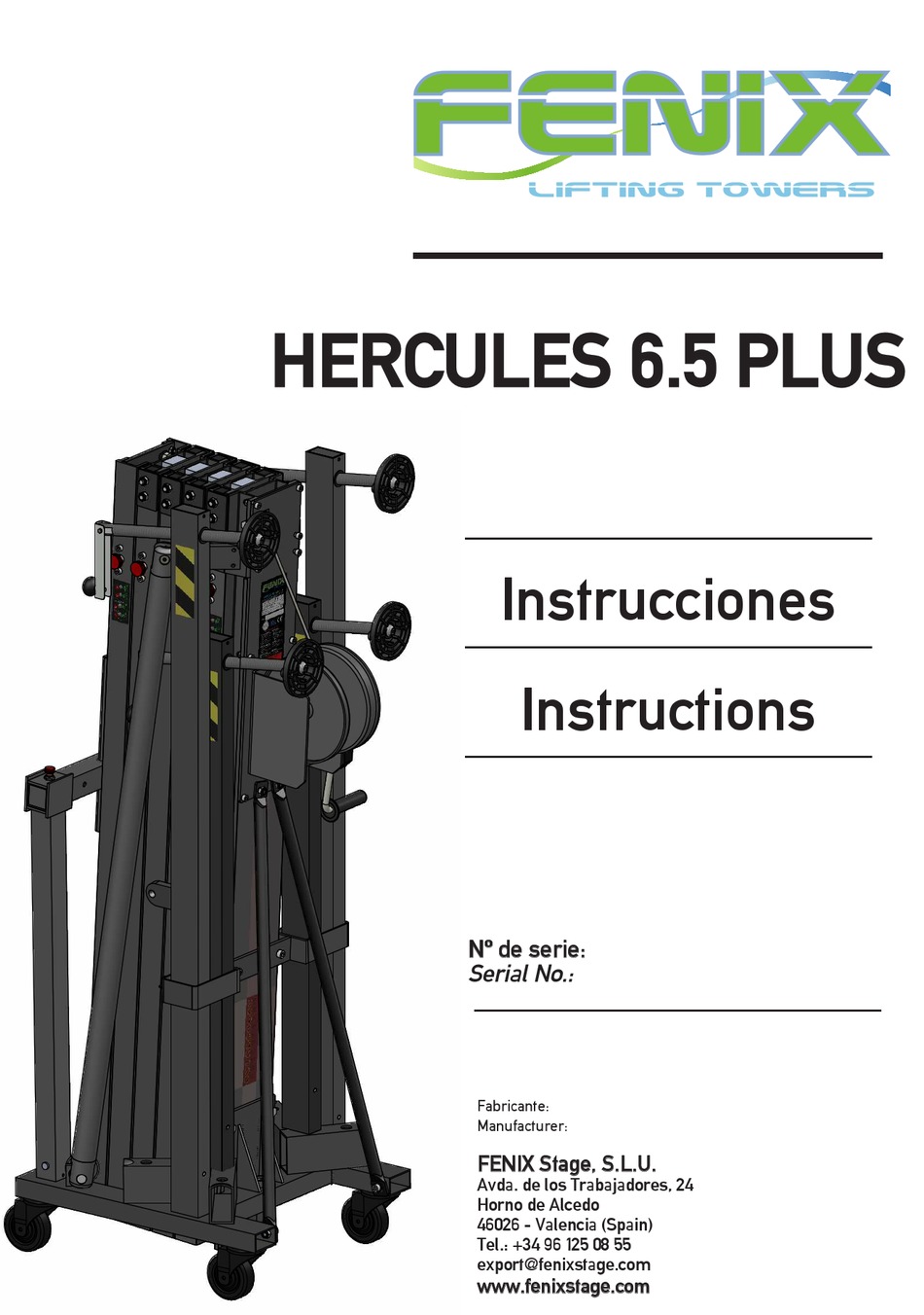

- Page 1 LIFTING TOWERS ERCULES 6.5 PLUS HERCULES 6.5 PLUS HERCULES 6.5 PLUS Instrucciones Instructions Nº de serie: Nº de serie: Serial No.: Fabricante: Manufacturer: FENIX Stage, S.L.U. FENIX Stage, S.L.U. Avda. de los Trabajadores, 24 Horno de Alcedo 46026 - Valencia (Spain) Tel.: +34 96 125 08 55...
- Page 2 MARK: FENIX REFERENCE / TYPE / MODELO HERCULES 6.5 PLUS Lifting tower HERCULES 6.5 PLUS has been designed to vertically raise structures and lighting and Description/ descripción: sound equipment to different heights / La torre elevadora HERCULES 6.5 PLUS ha sido diseñada para elevar verticalmente estructuras y equipos de iluminación y sonido a diferentes alturas.
- Page 3 Phone/fax: +34 96 125 08 55 / +34 96 125 13 05 VAT No.: ESB-91423046 We declare at our exclusive liability the conformity of the product: Name: LIFITNG TOWER Model: HERCULES 6.5 PLUS Description: Maximum height: 6,50m. Minimum height: 1,69m. Maximum load: 500kg. Working area: 2,22 x 2,07m.
- Page 4 Verificación UVV Verificación fábrica Firma Fecha Verificador DGUV Rule 115-002 Partes comprobadas Conclusiones DGUV 17&18 Primera verificación experto Firma Fecha Verificador DGUV Rule 115-002 DGUV 17&18 Partes comprobadas Conclusiones Verificación experto (4º año) Firma Fecha Verificador DGUV Rule 115-002 Partes comprobadas Conclusiones DGUV 17&18 Verificación experto (1 por año)
- Page 5 Por un lado, las torres elevadoras adoptan di- ty in quantities such as supported load, equili- seños y materiales con el objeto de conseguir brium, resistance to friction, etc. Thus, FENIX un alto grado de seguridad en magnitudes ta- lifting towers DGUV V17/18 certified assure...
-
Page 6: Table Of Contents
ÍNDICE 1.- INTRODUCCIÓN 2.- DATOS GENERALES 2.1.- Datos técnicos 2.2.- Normativa de aplicación 3.- NORMAS DE SEGURIDAD 4.- INSTRUCCIONES DE USO 5.- MANTENIMIENTO 6.- RIESGOS ESPECÍFICOS 7.- SISTEMAS DE PREVENCIÓN INDEX 1.- INTRODUCTION 2.- GENERAL DATA 2.1.- Technical data 2.2.- Applicable regulations 3.- GENERAL SAFETY RULES 4.- HOW TO USE 5.- MAINTENANCE... -
Page 7: Introducción
LEA ATENTAMENTE ESTE MANUAL Nivel de burbuja para ajustar posición verti- cal de la torre. Descripción del equipo: La torre elevadora HERCULES 6.5 PLUS ha sido diseñada para levantar estructuras y aparatos de iluminación y sonido en sentido vertical a diferentes alturas. -
Page 8: Normas De Seguridad
ESPAÑOL 3. NORMAS GENERALES DE SEGURIDAD - La torre elevadora es un elemento industrial diseñado para la elevación de cargas en sentido vertical, NUNCA se debe utilizar como plataforma elevadora de personas. - Colocar la torre elevadora sólo en superficies duras y planas, verificando que está en posi- ción vertical. -
Page 9: Instrucciones De Uso
ESPAÑOL 4. INSTRUCCIONES DE USO 8. Colocar sobre los brazos de carga (E) los ac- cesorios AC-584 y AC-585 en el caso de volar 1. Colocar la torre elevadora sobre una super- un equipo de sonido con fijación central por ficie plana y firme en su emplazamiento de tra- uno o dos puntos de volado. -
Page 10: Mantenimiento
ESPAÑOL que pueda desplazarse). A partir de una ve- 5. MANTENIMIENTO locidad de 30km/h es imprescindible bajar la torre elevadora. 1. Comprobar periódicamente el estado del cable. Si un cable presenta rotura de hilos o 11. En caso de que la torre elevadora se que- aplastamiento, debe ser sustituido inmedia- de bloqueada en algún proceso del descenso, tamente por otro nuevo. -
Page 11: Riesgos Específicos
ESPAÑOL 6. RIESGOS ESPECÍFICOS 7. SISTEMAS DE PREVENCIÓN Fallo del sistema de freno Sobre fallo del sistema de freno Puede producirse por deficiencias en el siste- Disponer de cabestrante conforme a las nor- ma de frenado o por una mala instalación. Si mas mencionadas en la directiva de seguri- deja de funcionar puede provocar un riesgo dad DGUV Rule 115-002, DGUV 17&18,... -
Page 12: Introduction
Leg anchorage with safety pins. Bubble level to adjust tower’s vertical posi- tion. Equipment description: Lifting tower HERCULES 6.5 PLUS has been designed to vertically raise structures and lighting and sound equipment to different heights. Tested by skilled personnel having passed all the operating, maximum load and dimen- sion inspections. -
Page 13: General Safety Rules
ENGLISH 3. GENERAL SAFETY RULES - The lifting tower is an industrial element designed to raise loads vertically, it must NEVER be used as a platform elevator for people. - Only place the lifting tower on firm flat grounds checking it is in vertical position. Do not use wedges or any strange elements to balance the hoist. -
Page 14: How To Use
ENGLISH 4. HOW TO USE 8. Place on the forklifts (E) the accessories AC-584 y AC-585 in case of flying a line array 1. Place the lifting tower over a firm and flat system with central anchoring by either one or surface on its working place. -
Page 15: Maintenance
ENGLISH 11. In case the lifting tower gets blocked at 5. MAINTENANCE any point during lowering process, there are two options to try to unlock it. The first will 1. Periodically check cable status. If the cable always be to raise all profiles to its maximum seems to have broken cable wires or crushing, to try to untangle the cable and release the replace immediately with a new one. -
Page 16: Specific Risks
ENGLISH 6. SPECIFIC RISKS 7. PREVENTION SYSTEMS Braking system failure About braking system failure May occur due to braking system deficien- Equip with winch complying with regula- cies or bad installation. If it stops working tions metioned in the DGUV Rule 115-002, it could cause a serious risk due to the rai- DGUV 17&18, directive, specially DIN EN sed load being out of control and may injure... - Page 17 70cm 30cm Distancia* Carga máxima Distance* Maximum load 30cm 350kg 70cm 260kg *Distancia del centro de la carga a la torre *Distance from the center of the load to the tower AC-583 AC-584 AC-582 AC-585 Hanging system 1 Hanging system 2...
- Page 19 1310 1404 1020 2018 1098 3081 3012 3018 1100 1026 1408 1026 1306 3083R 2017 1030 3029 1044 1817 1044 3030 1030 3038 3402R 1063 2047 1311 1410 1021 1306 1410...
- Page 20 1404 1026 1306 1404 1086 1306 3051 3903 3107 1406 1308 3145 A4/1 2418 2419 2420 x2 2421...
- Page 21 A4/2 1406 1087 1841 1037 3160 1308 3180 1039 4005 1308 1039 3097 4005 1130 3096 1308 4004 1190 1039 3097 4001 3087 1308 4003 1308 1308 1802 1039 1406 3160 3046 4002 1091 4006 3352 1910 1091 1091 2319 3407 3160 3412...
- Page 22 2882 2881 4204 2880 x2 4204 1028 1302 1314 1093 3044 1308 1005 1406 1305 2053 1820 1820 1308 1305 3065 2323 3441 3441 1406 2321 3804 2327 3048 1091 1432 1405 1021 1039 1308 1406 1814 1811 1310 4055 3070 1056 1408...
- Page 23 LIFTING TOWERS NOTAS / NOTES...
- Page 24 FENIX Stage, S.L.U. FENIX Stage, S.L.U. Avda. de los Trabajadores, 24 Horno de Alcedo 46026 - Valencia (Spain) Tel.: +34 96 125 08 55 export@fenixstage.com www.fenixstage.com www.fenixstage.com...
