ESPAÑOL
1. INTRODUCCIÓN
El presente manual de instrucciones ha sido
realizado en conformidad con los requisitos
de la Directiva de Máquinas CE 2006/42/CE
y sus sucesivas modificaciones.
El manual de instrucciones representa parte
integrante de la Torre Estructural. Debe ser
consultado antes, durante y después de la
puesta en marcha de la torre así como cada
vez que se considere necesario, respetando su
contenido en todas y cada una de sus partes.
Solamente de este modo se podrán alcanzar
los objetivos fundamentales que se han esta-
blecido en la base de este manual como son
prevenir riesgos de accidentes y optimizar lo
máximo posible las prestaciones de la torre
estructural.
En el marco de dicho manual se han cuida-
do minuciosamente los aspectos correspon-
dientes a la seguridad y a la prevención de
accidentes en el trabajo durante la utilización
de la máquina destacando las informaciones
que son de mayor interés para el usuario.
ATENCIÓN: ANTES DE UTILIZAR LA
TORRE ESTRUCTURAL, LEA
ATENTAMENTE ESTE MANUAL
TR4
4 4

2. DATOS GENERALES

2.1. Datos técnicos:
Denominación: TORRE ESTRUCTURAL
Modelo: TR4
Características técnicas:
Altura máxima: TR4-800: 8m / TR4-900: 9m.
Carga máxima: 1.500kg.
Material: Acero según EN 10305-5 – Alumi-
nio EN-AW 6082-T6.

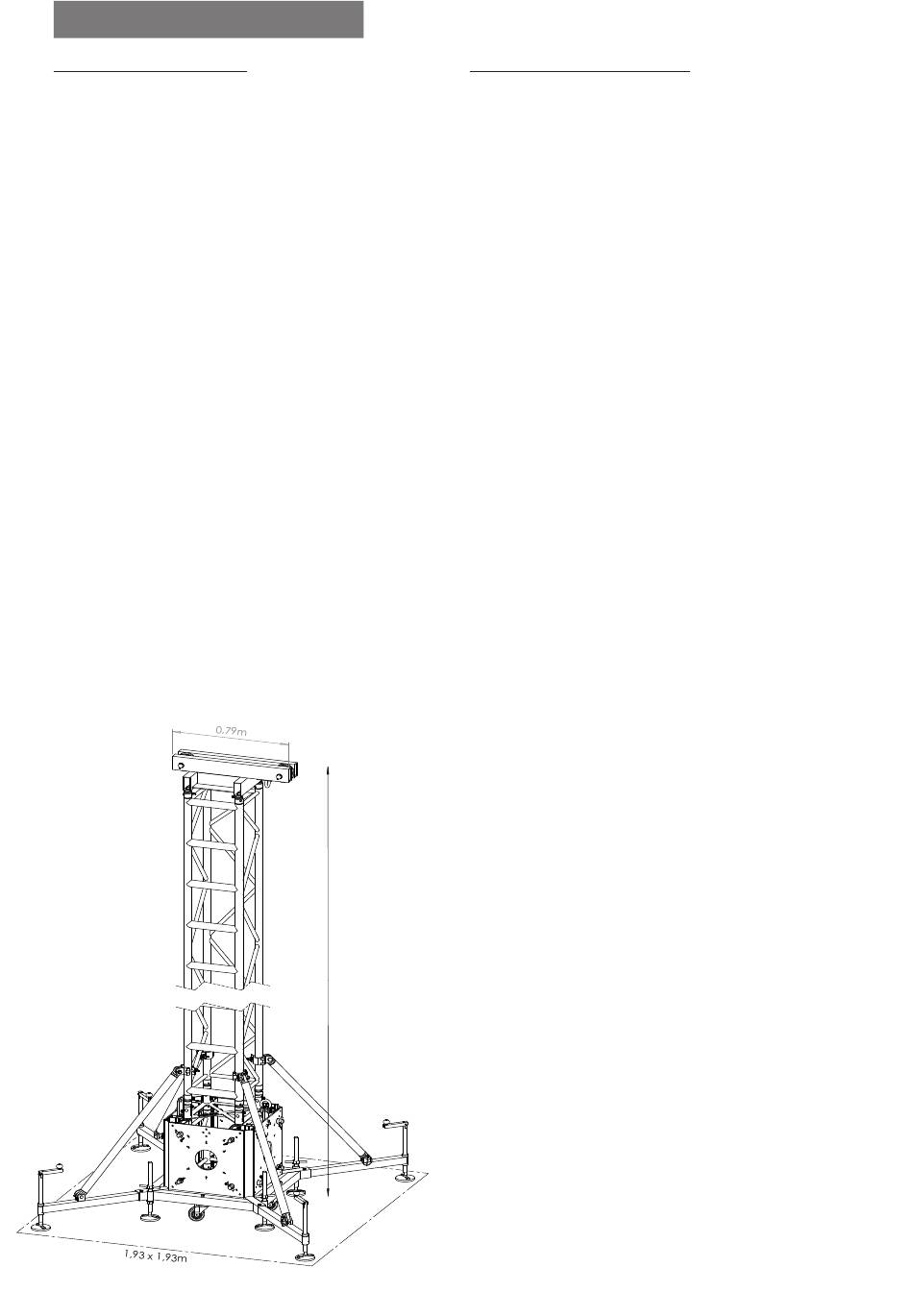

Área de la base abierta: 1,925 x 1,925m.
Área de la base cerrada: 0,93 x 0,93m.
Peso: TR4-800: 210kg / TR4-900: 218kg.
-Fijación de los tramos de la torre a la altura
de trabajo por pasadores de acero.
-Anclaje de las patas por gatillos de seguri-
dad.
Descripción del equipo:
La torre estructural TR4 ha sido diseñada
para levantar estructuras y aparatos de ilu-
minación y sonido en sentido vertical a di-
ferentes alturas.
Ha sido probada por personal capacitado
habiendo superado todas las inspecciones de
funcionamiento, carga máxima y dimensio-
nes.
Empresa: FENIX Stage, S.L.U.
Dirección: Avda. de los Trabajadores, 24
Horno de Alcedo - 46026 - Valencia (España)
2.2.- Normativa de aplicación
- Directivas 2006/42/CE sobre maquinaria, y
TR4-800 > 8m MAX
TR4-900 > 9m MAX
sus modificaciones.
- DIN 56921-11
- DIN 4113-2
- DIN 4112
