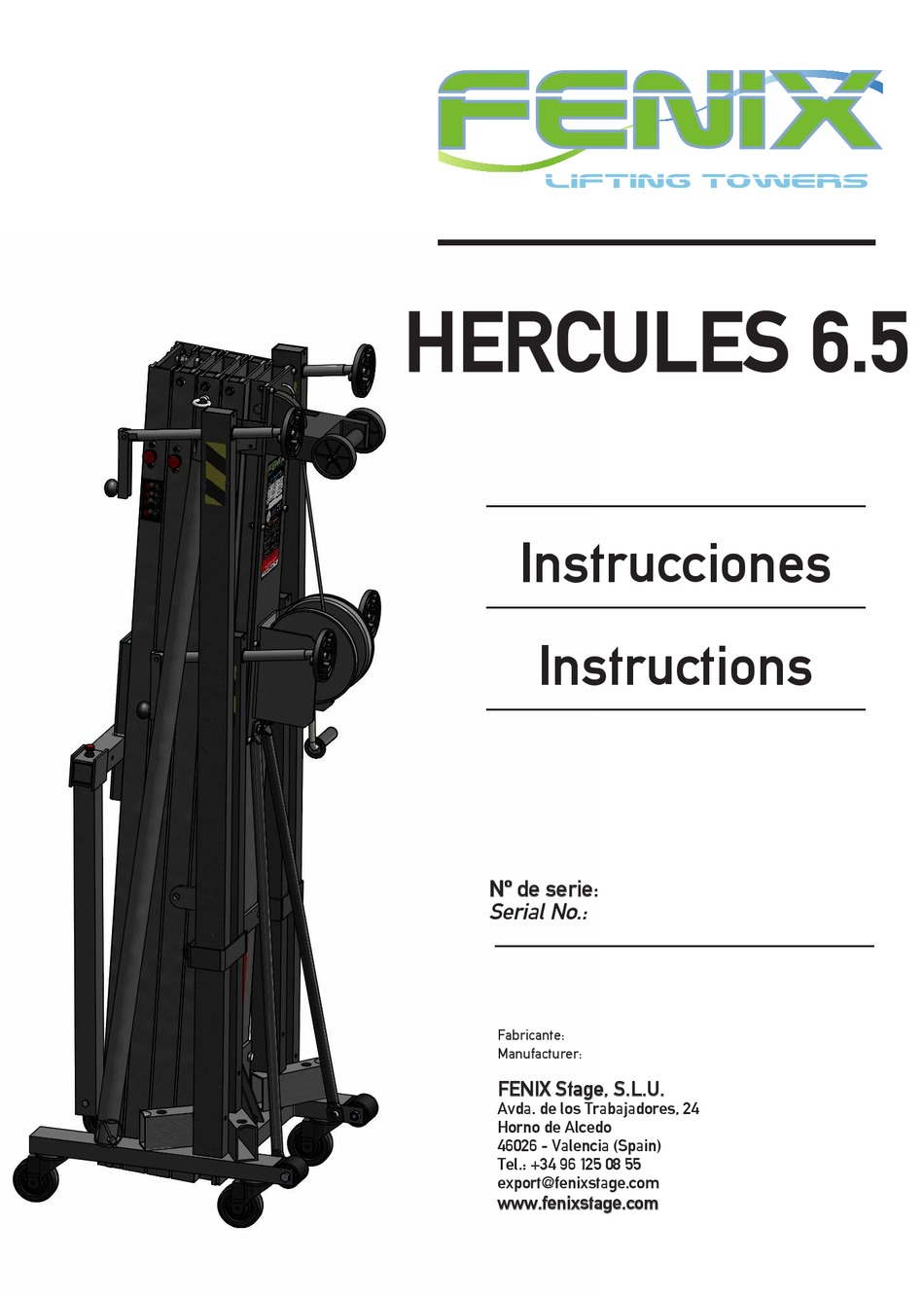

- Page 1 LIFTING TOWERS HERCULES 6.5 HERCULES 6.5 Instrucciones Instructions Nº de serie: Nº de serie: Serial No.: Fabricante: Manufacturer: FENIX Stage, S.L.U. FENIX Stage, S.L.U. Avda. de los Trabajadores, 24 Horno de Alcedo 46026 - Valencia (Spain) Tel.: +34 96 125 08 55 export@fenixstage.com...
- Page 2 FENIX STAGE, S.L.U. Avda. de los Trabajadores, 24 Horno de Alcedo 46026 - Valencia (Spain)
- Page 3 DECLARATION OF CONFORMITY FENIX STAGE S.L.U. Adress: Avda. de los Trabajadores, 24 - Horno de Alcedo - 46026 - Valencia (Spain) Phone/fax: +34 96 125 08 55 / +34 96 125 13 05 VAT No.: ESB-91423046 We declare at our exclusive liability the conformity of the product:...
- Page 4 Verificación UVV / UVV Checking Verificación fábrica / Factory verification verificado en: Firma / Signature Fecha / Date Verificador / Verifier verified on: [BGV C1, BGG 912] Partes comprobadas / Tested parts Conclusiones / Conclusions Primera verificación experto / First expert verification Firma / Signature Fecha / Date Verificador / Verifier...
- Page 5 / unfolding of the entire profile sys- plegado / desplegado del sistema completo tem. de perfiles. Desde FENIX, con el fin de conseguir un From FENIX, in order to obtain an optimal funcionamiento óptimo de las torres eleva- performance and the longest lifetime of the...
-
Page 6: Table Of Contents
ÍNDICE 1.- INTRODUCCIÓN 2.- DATOS GENERALES 2.1.- Datos técnicos 2.2.- Normativa de aplicación 3.- NORMAS DE SEGURIDAD 4.- INSTRUCCIONES DE USO 5.- MANTENIMIENTO 6.- RIESGOS ESPECÍFICOS 7.- SISTEMAS DE PREVENCIÓN INDEX 1.- INTRODUCTION 2.- GENERAL DATA 2.1.- Technical data 2.2.- Applicable regulations 3.- GENERAL SAFETY RULES 4.- HOW TO USE 5.- MAINTENANCE... -
Page 7: Introducción

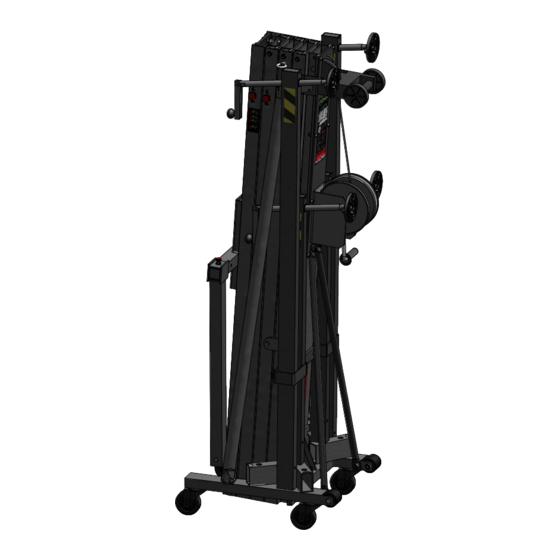

LEA ATENTAMENTE ESTE MANUAL Nivel de burbuja para ajustar posición verti- cal de la torre. Descripción del equipo: La torre elevadora HERCULES 6.5 ha sido diseñada para levantar estructuras y aparatos de iluminación y sonido en sentido vertical a diferentes alturas. -
Page 8: Normas De Seguridad
ESPAÑOL 3. NORMAS GENERALES DE SEGURIDAD - La torre elevadora es un elemento industrial diseñado para la elevación de cargas en sentido vertical, NUNCA se debe utilizar como plataforma elevadora de personas. - Colocar la torre elevadora sólo en superficies duras y planas, verificando que está en posi- ción vertical. -
Page 9: Instrucciones De Uso
ESPAÑOL 4. INSTRUCCIONES DE USO 8. Colocar sobre los brazos de carga (E) los ac- cesorios AC-584 y AC-585 en el caso de volar 1. Colocar la torre elevadora sobre una super- un equipo de sonido con fijación central por ficie plana y firme en su emplazamiento de tra- uno o dos puntos de volado. -
Page 10: Mantenimiento
(A). Una vez liberado el gatillo de seguridad (A), mover 3. La torre elevadora HERCULES 6.5 debe hasta la posición abierta (T) realizando el ser comprobada por un experto como míni- paso (U), girar ligeramente la manivela del mo una vez al año de acuerdo con su utili-... -
Page 11: Riesgos Específicos
ESPAÑOL 6. RIESGOS ESPECÍFICOS 7. SISTEMAS DE PREVENCIÓN Fallo del sistema de freno Sobre fallo del sistema de freno Puede producirse por deficiencias en el siste- Disponer de cabestrante conforme a las nor- ma de frenado o por una mala instalación. Si mas mencionadas en la directiva de seguri- deja de funcionar puede provocar un riesgo dad BGV C1, especialmente DIN EN ISO... -
Page 12: Introduction
Leg anchorage with safety pins. Bubble level to adjust tower’s vertical posi- tion. Equipment description: Lifting tower HERCULES 6.5 has been desig- ned to vertically raise structures and lighting and sound equipment to different heights. Tested by skilled personnel having passed all the operating, maximum load and dimen- sion inspections. -
Page 13: General Safety Rules
ENGLISH 3. GENERAL SAFETY RULES - The lifting tower is an industrial element designed to raise loads vertically, it must NEVER be used as a platform elevator for people. - Only place the lifting tower on firm flat grounds checking it is in vertical position. Do not use wedges or any strange elements to balance the hoist. -
Page 14: How To Use
ENGLISH 4. HOW TO USE 8. Place on the forklifts (E) the accessories AC-584 y AC-585 in case of flying a line array 1. Place the lifting tower over a firm and flat system with central anchoring by either one or surface on its working place. -
Page 15: Maintenance
(B) slightly counterclockwise. Imme- diately afterwards, move again the safety pin 3. Lifting tower HERCULES 6.5, must be (A) to closed position (S), until the end of checked by an expert a minimum of once a the section. -
Page 16: Specific Risks
ENGLISH 6. SPECIFIC RISKS 7. PREVENTION SYSTEMS Braking system failure About braking system failure May occur due to braking system deficien- Equip with winch complying with regula- cies or bad installation. If it stops working tions metioned in the BGV C1 directive, spe- it could cause a serious risk due to the rai- cially DIN EN ISO 12100:2011-03 and DIN sed load being out of control and may injure... - Page 17 70cm 30cm Distancia* Carga máxima Distance* Maximum load 30cm 350kg 70cm 260kg *Distancia del centro de la carga a la torre *Distance from the center of the load to the tower AC-583 AC-584 AC-582 AC-585 Hanging system 1 Hanging system 2...
- Page 23 LIFTING TOWERS NOTAS / NOTES...
- Page 24 FENIX Stage, S.L.U. FENIX Stage, S.L.U. Avda. de los Trabajadores, 24 Horno de Alcedo 46026 - Valencia (Spain) Tel.: +34 96 125 08 55 export@fenixstage.com www.fenixstage.com www.fenixstage.com...
