Configuration de I'affichage

Suivez ces instructions pour fixer le moniteur ACL MultiSync
. Mettez votre ordinateur hors tension.

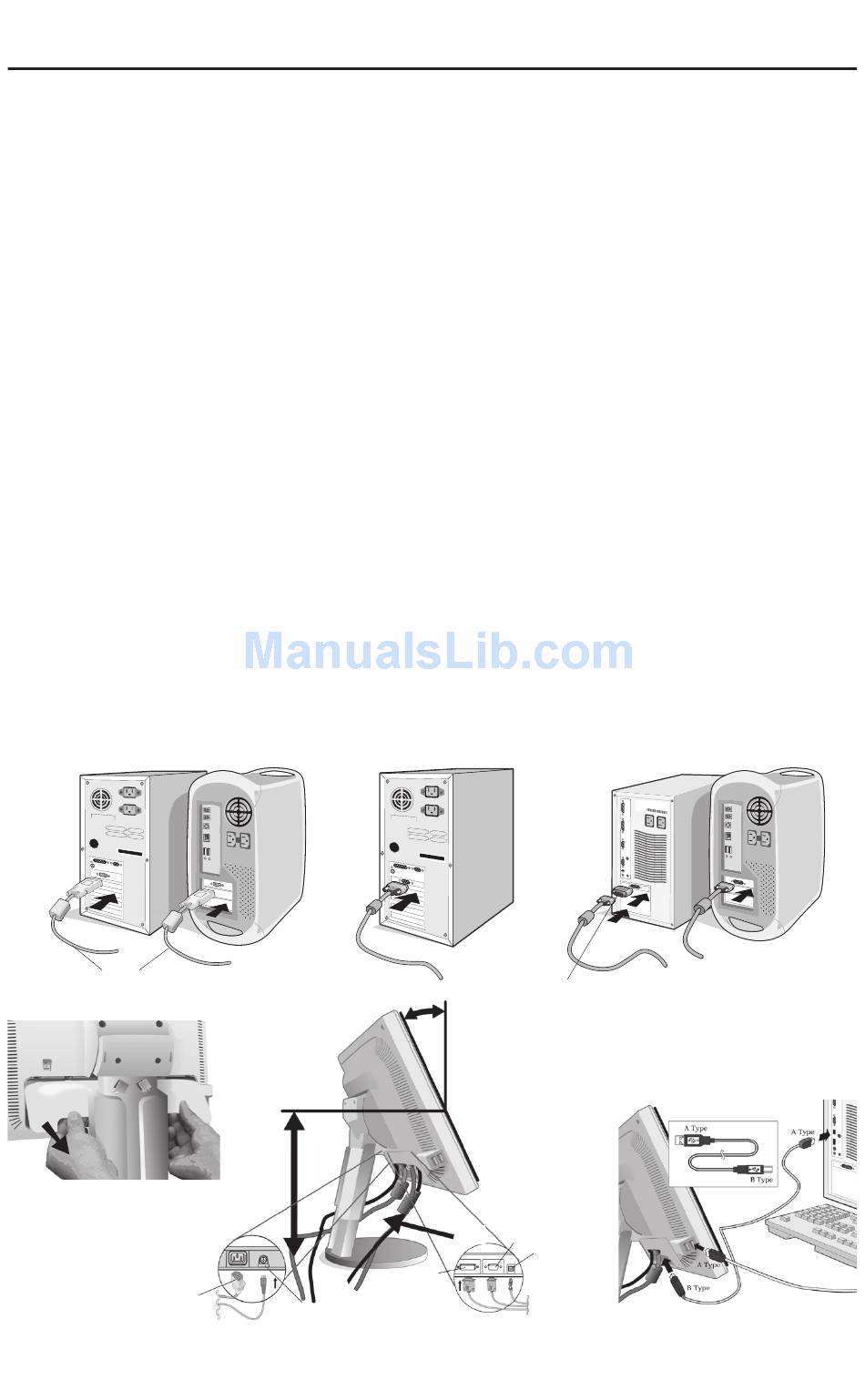

2. Pour le MAC ou le PC avec sortie numérique DVI Branchez le câble de signal
DVI au connecteur de la carte d'écran de votre système (Figure 1). Serrez toutes les vis
avant de continuer.
Pour le PC avec sortie analogique: Branchez le mini D-SUB à 5 broches du câble de
signal au connecteur de la carte d'écran de votre système (Figure 2). Serrez toutes les vis.
Pour une configuration MAC: Branchez l'adaptateur de câble Macintosh à
l'ordinateur, puis fixez le mini D-SUB à 5 broches du câble de signal à l'adaptateur
de câble Macintosh (Figure 3). Serrez toutes les vis.
REMARQUE : Pour vous procurez l'adaptateur de câble Macintosh MultiSync, contactez
NEC Display Solutions of America, Inc. au -800-632-4662.
3 Enlevez la couverture de connecteu (Figure 4).
4. Placez les mains de chaque côté du moniteur pour incliner l'écran ACL dans un angle
de 30 degrés tout en le soulevant dans sa position la plus haute (Figure 5).
5. Branchez tous les câbles dans les connecteurs appropriés (Figure 5). A l'aide du câble
USB, connectez le connecteur de type B sur le port amont USB sur le côté droit du
moniteur et le connecteur de type A sur le port aval sur l'ordinateur (Figure 5-1). Si
vous sont utilisez le cordon du périphérique USB, utilisez l'un des ports aval sur le côté
du moniteur.
REMARQUE : Si vous branchez les deux câbles DIV et D-sub, le câble DVI doit être
branché tout près de la nervure sur le côté du cordon d'alimentation (Figure 5).
Figure 1
DVI Signal Cable
Figure 4
Figure 5
Highest
Stand
Position
Power
DC-OUT*
Cord
* Fixationde produit NEC en option.
N'utilisez pas ce connecteur sauf indication
contraire
Figure 2
Adaptateur de câble (non fourni)
30° Tilt
Remarque: Certains systémes Macintosh ne nécessitent
pas un adaptateur de câble Macintosh.
DVI
Input2 (D-Sub)
Cable
USB
Input (DVI)
26
à votre système:
®
Figure 3
Figure 5-1
