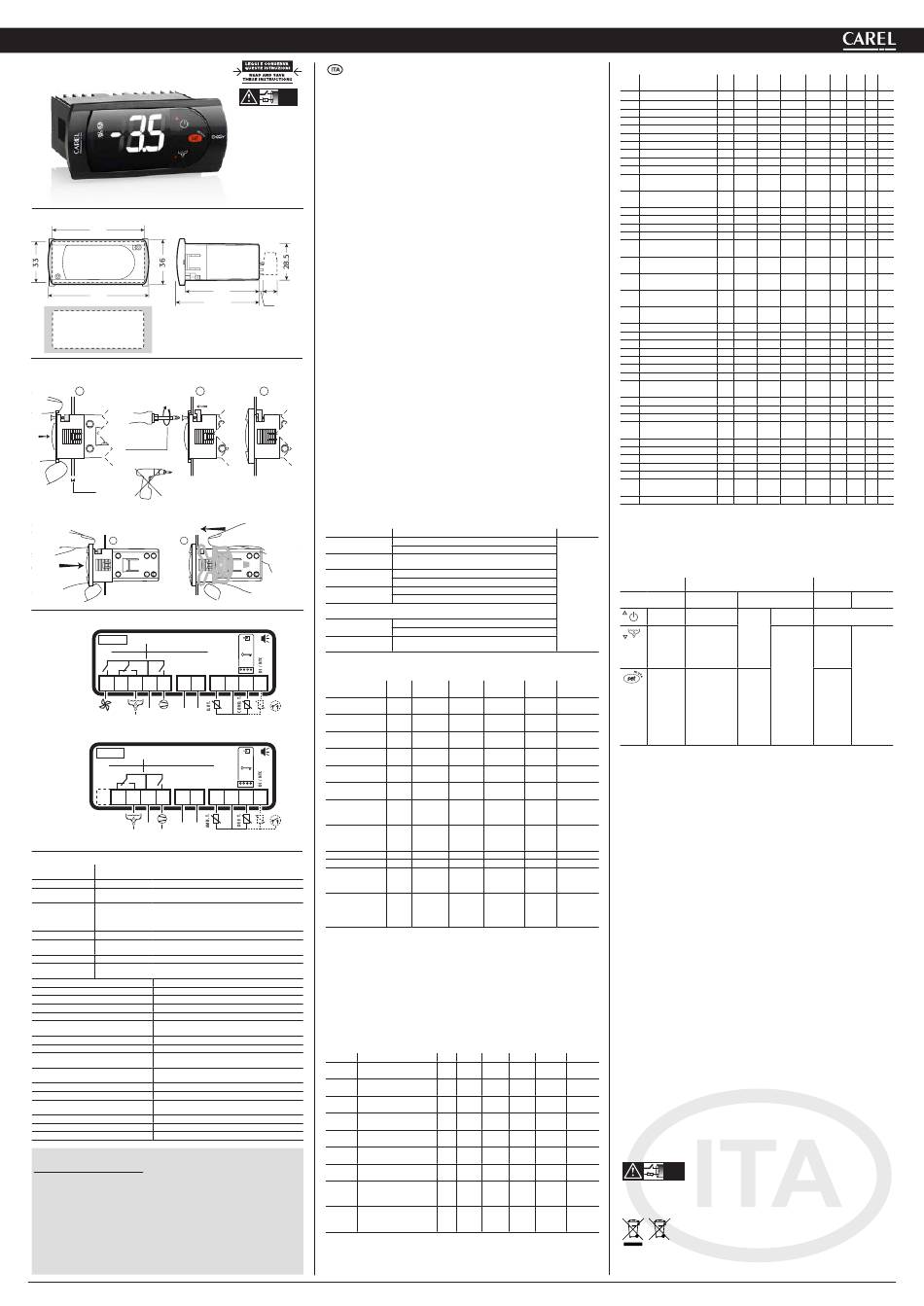

Carel EASY DRYER Quick Start Manual

+050004242 - rel. 1.1 - 07.01.2021
EASY DRYER (PJS8*******) EASY DRYER (PJS8*******)
Dimensioni (mm)
74
81
71x29
Montaggio a pannello
Frontale (con 2 viti Ø 2,5x12 mm)
2
1
tipo Pozidriv
non eccedere
nel serraggio
max 2,5
Da dietro (con 2 staffe posteriori)
2
1
Collegamenti elettrici
PJS8C0H**
-10T50
8(4)A 10(10)A EN60730-1
8A 2FLA 12LRA 12A 10FLA 60LRA UL 873
1 2 3 4 5 6 7
L N
L
230 Vac/
or 115 Vac/
or 12 Vac/Vdc
PJS8Y0H**
-10T50
8(4)A 10(10)A EN60730-1
8A 2FLA 12LRA 12A 10FLA 60LRA UL 873
1 2 3 4 5 6 7
L N
L
230 Vac/
or 115 Vac/
or 12 Vac/Vdc
Caratteristiche tecniche
alimentazione (*) 230 Vac +10 /-15% 50/60 Hz; 115 Vac +10 /-15% 50/60 Hz
12 Vac +10/-15% 50/60 Hz classe 2; 12 Vdc +10/-20% classe 2
potenza nominale 3,5 VA
ingressi (*) sonda NTC 1 o 3 ingressi.
Ingresso digitale in alternativa a terza sonda
uscite relè (*) relè 2 Hp UL: 12 A Res. 10 FLA 60 LRA - 240 Vac
EN60730-1: 10(10) A 250 Vac (**)
relè 8 A UL: 8 A Res. 2 FLA 12 LRA - 240 Vac C300,
EN60730-1: 8(4) A NO, 6(4) A NC, 2(2) A CO - 250 Vac
tipo di sonda (*) NTC Std CAREL 10 KΩa 25 °C
connessioni (*) Morsetti estraibili per blocchetti a vite (sez. cavo fino a 2,5 mm
Corrente nominale massima per morsetto 12 A.
montaggio mediante viti dal frontale o con staffe posteriori
visualizzazione display LED 3 cifre con segno (-199...999) e punto decimale; sei LED
di stato
condizioni di funzionamento -10T50 °C - umidità <90% U.R. non condensante
condizioni di immagazzinamento -20T70 °C - umidità <90% U.R. non condensante
intervallo di rilevazione -50T90 °C (-58T194 °F) - risoluzione 0,1 °C/°F
grado di protezione frontale montaggio a quadro con guarnizione: IP65 tipo 1
contenitore terminale plastico, 81x36x65 mm
classificazione secondo la protezione Classe II per incorporamento adeguato
contro le scosse elettriche
inquinamento ambientale normale
PTI dei materiali di isolamento 250 V
periodo delle sollecitazioni elettriche lungo
delle parti isolanti
categoria di resistenza al calore e al categoria D (UL94 - V0)
fuoco
immunità contro le sovratensioni categoria 1
tipo di azione e disconnessione contatti relè 1C
n.ro di cicli di manovra delle operazioni EN60730-1: 100.000 operazioni
automatiche relè (*) UL: 30.000 operazioni (250 Vac)
classe e struttura del software Classe A
pulizia dello strumento utilizzare esclusivamente detergenti neutri e acqua.
lunghezza max. cavi seriale: 1 km; sonde: 30 m; relè: 10 m
AVVERTENZA:
Non passare cavi di potenza a meno di 3 cm dalla parte inferiore del dispositivo o dalle sonde;
per le connessioni usare solo cavi di rame.
(*) Le caratteristiche indicate si differenziano a seconda del modello.
(**) T OFF minimo tra due start motore deve essere maggiore di 60 s.
AVVERTENZE IMPORTANTI
Il prodotto CAREL è un prodotto avanzato, il cui funzionamento è specificato nella documentazione tecnica
fornita col prodotto o scaricabile, anche anteriormente all'acquisto, dal sito internet www.carel.com.
Il cliente (costruttore, progettista o installatore dell'equipaggiamento finale) si assume ogni responsabilità e
rischio in relazione alla fase di configurazione del prodotto per il raggiungimento dei risultati previsti in relazio-
ne all'installazione e/o equipaggiamento finale specifico.
La mancanza di tale fase di studio, la quale è richiesta/indicata nel manuale d'uso, può generare malfunzio-
namenti nei prodotti finali di cui CAREL non potrà essere ritenuta responsabile. Il cliente finale deve usare il
prodotto solo nelle modalità descritte nella documentazione relativa al prodotto stesso.
La responsabilità di CAREL in relazione al proprio prodotto è regolata dalle condizioni generali di contratto
CAREL editate nel sito www.carel.com e/o da specifici accordi con i clienti.
controllo elettronico per la gestione di essicatori ad aria compressa /electronic controller for compressed air dryers
- - controllo elettronico per la gestione di essicatori ad aria compressa
PJS8* è un regolatore elettronico a microcontrollore con visualizzazione a LED
per la gestione di essiccatori per aria compressa a refrigerazione. Gli essiccatori
a refrigerazione target di PJS8* Dryer sono dotati di compressore ON/OFF.
NO POWER
Le alimentazioni disponibili di easy dryer sono 230Vac, 115Vac e 12Vac-Vdc
& SIGNAL
CABLES
TOGETHER
READ CAREFULLY IN THE TEXT! PJS8*, è indicato per il controllo di essiccatori con gestione indipendente del
funzionamento del compressore (sonda sull'evaporatore) rispetto a quella del ventilatore
del condensatore (sonda di condensazione) nella versione a 3 relè PJS8C*. Il funzionamento
dello scarico della condensa avviene tramite relè comandato ad intervalli fissi determinati
da specifico parametro indipendentemente dall'attivazione di compressore e ventilatore.
Il funzionamento dello scarico condensa è continuo con macchina in stato ON.
Nei modelli PJS8Y* dotati di due soli relè è necessario gestire compressore e ventilatore
con lo stesso relè (con l'utilizzo di un'unica sonda sull'evaporatore) garantendo la
gestione dello scarico della condensa con un proprio relè temporizzato (impostazione
default). Alternativamente, è possibile gestire compressore e ventilatore del condensatore
separatamente come nel modello a 3 relè, ma lo scarico della condensa non sarà più
gestito da PJS8* Dryer.
Il relè dello scarico condensa è dimensionato per una valvola il cui assorbimento sia 18W
e cosφ > 0.7.
Funzionamento
PJS8* gestisce il funzionamento del compressore a seconda del valore della sonda
di evaporazione (sonda 1, punto di rugiada). La regolazione prevede diversi stati di
funzionamento e fasce di temperatura. A intervalli di tempo prestabiliti (parametro dr2) si
10
ha lo scarico della condensa, pilotato dal relé 1, nei modelli che lo prevedono.
58
3
65,29
Inizializzazione: Si ha dopo un power ON o dopo una transizione OFF –> ON da tasto o
ingresso digitale, il compressore rimane fermo per un tempo stabilito dal parametro "c0",
successivamente il controllo si porta nello stato Funzionamento normale.
Funzionamento normale: Si ha quando la sonda 1 (punto di rugiada) è maggiore della
soglia data da StL. In questo stato il compressore funziona normalmente.
Fig. 1
ECO: Si ha quando la temperatura della sonda 1 scende sotto la soglia data da StL e ci
rimane per un tempo minimo dato da tE. Esso prevede lo spegnimento del compressore.
Lo stato ECO termina quando la temperatura sale oltre la soglia data da StH, determinando
l'accensione del compressore.
3
OFF: Il controllo è alimentato ma tutte le funzioni dell'algoritmo sono disattivate,
compreso lo scarico della condensa.
Ventilatore: Il ventilatore condensatore viene attivato in base a F4 e F5. Dopo la prima
accensione del compressore il ventilatore si attiva a F4+0,2 gradi per compensare rapidi
incrementi di temperatura. Successivamente l'accensione e lo spegnimento avvengono a
F4+F5 e F4. Configurando F6 = 1 si disabilitano la sonda 2, il ventilatore e i relativi allarmi.
Scarico condensa: A intervalli di tempo prestabiliti si ha l'attivazione del relé di scarico,
questo relé attiva una valvola che permette lo scarico della condensa. L'intervallo di
attivazione e il tempo di apertura sono dati da dr1 e dr2. E' possibile l'attivazione manuale
Fig. 2
della valvola mediante la pressione del tasto DOWN/DRAIN.
Allarmi
TIPO ALLARME
Alto punto di rugiada
Sonda 1 punto di
rugiada
Alta temperatura
Bassa temperatura
Fig. 3 con compressore OFF
Nota: questo allarme viene valutato solo dopo una transizione OFF->ON da
tasto, durante il tempo "c0" di OFF del compressore
Bassa temperatura
con compressore ON
Sonda 2
SERIAL
condensatore
CONV
250 Vac
PROG.
NTC
KEY
PROBES Tabella allarmi e segnalazioni
8 9 10 11
Allarme
ECO mode
or
Alto punto di
rugiada
Scarico condensa
Allarme sonda di
SERIAL
CONV rugiada
250 Vac
Allarme sonda con-
PROG.
NTC
densatore
KEY
PROBES
Allarme alta tempe-
8 9 10 11
ratura
Bassa temperatura
con compressore
OFF
or
Bassa temperatura
con compressore
Fig. 4
ON
Allarme esterno
Stato di OFF
Errore parametri
macchina
Errore parametri
funzionamento
Visualizzazione temperatura sonda 1
).
2
Sono previste 3 fasce di temperatura visualizzata, definite dalla coppia di parametri "r5" e
"r6":
• Temperatura compresa tra r5 e r6: Il display visualizza il messaggio fisso "ON". Premen-
do i tasti Up+Set per 2 secondi, viene visualizzata la temperatura per 30 secondi.
• Temperatura minore di r5 o maggiore di r6: Il display visualizza il valore reale della son-
da, filtrato con un opportuno coefficiente per evitare brusche variazioni o instabilità
del valore visualizzato.
Storicizzazione
Il controllo è in grado di storicizzare alcune variabili di interesse per l'utilizzatore e di ren-
derle disponibili a interfaccia utente.
Par. Descrizione
Percentuale ECO mode
ECd
nelle ultime /3 ore
Percentuale di ECO mode
ECY
dall'ultimo reset
N. Ore di ECO mode
ECh
dall'ultimo reset
N. Ore di compressore ON
Ch
mode dall'ultimo reset
Mh N. Ore totali macchina
Numero allarmi alto punto
ndP
di rugiada
Numero allarmi alta tem-
nH1
peratura
Numero allarmi bassa
nL1 temperatura compressore
OFF
Numero allarmi bassa
nL2 temperatura compres-
sore ON
* Quando le ore superano il valore 999, il display mostra un punto decimale, ad indicare
che il valore è da intendersi moltiplicato x1000.
Esempio: 3.3 = 3300 ore oppure 12.8 = 12800 ore
CONDIZIONI EFFETTI
Compressore in funzione vedere
tabella
sonda 1 maggiore di "Adp" per il tempo "tdp"
allarmi e
quando la sonda 1 supera i limiti di sonda guasta (-50,0
segnalazioni
/ +90,0 °C)
compressore fermo
sonda 1 maggiore di "dh1" per il tempo "dtH".
compressore fermo
sonda 1 minore di "L1" per il tempo "tL"
compressore in funzione
sonda 1 minore di "L2" per il tempo "tL"
quando la sonda 2 supera i limiti di sonda guasta (-50,0
/ +90,0 °C)
mes- compres- ventilatore valvola buzzer reset
saggio sore
Dipende Temporiz-
ECO OFF OFF automatico
da sonda 2 zata
Dipende Temporiz-
Adp OFF ON manuale
da sonda 2 zata
Indipen- Dipende Temporiz-
drn OFF automatico
dente da sonda 2 zata
Dipende Temporiz-
P1 ON ON automatico
da sonda 2 zata
Dipende Temporiz-
P2 ON ON automatico
da sonda 2 zata
Dipende Temporiz-
H1 ON ON automatico
da sonda 2 zata
Dipende Temporiz-
L1 OFF ON automatico
da sonda 2 zata
Dipende Temporiz-
L2 OFF ON manuale
da sonda 2 zata
AI OFF OFF chiusa ON Automatico
OFF OFF OFF chiusa OFF Automatico
Chiamare
EE OFF OFF OFF OFF assistenza
tecnica
Manuale con
ripristino
EF OFF OFF OFF OFF
configurazio-
ne di default
U.M. Min. Max Default Visibilità Note
% 0 100 0 C
% 0 100 0 C
ore 0 32000 * 0 C
ore 0 32000 * 0 C
ore 0 32000 * 0 C
- 0 999 0 C
- 0 999 0 C
- 0 999 0 C
- 0 999 0 C
Tabella Parametri
Simb. Parametro Tipo Address
Carel Carel
PS Password I 20
/2 Stabilità misura I 21
/3 Numero di ore su cui monitorare Ecd I 22
/4 Selezione sonda visualizzata I 23
/5 Selezione °C / °F (0 = °C; 1 = °F) D 31
/6 Disabilita punto decimale D 32
/C1 Calibrazione sonda 1 A 9
/C2 Calibrazione sonda 2 A 10
StL Set point inferiore punto di rugiada A 12
StH Set point superiore punto di rugiada A 13
Soglia allarme bassa temperatura
L1 A 14
con compressore OFF
Soglia allarme bassa temperatura
L2 A 15
con compressore ON
r5 Limite inferiore visualizzazione A 16
r6 Limite superiore visualizzazione A 17
tE Tempo attivazione ECO mode I 25
tE1 Tempo minimo di ECO mode I 26
Tempo attivazione allarmi bassa
tL I 29
temperatura
Ritardo avvio compressore e ventola
c0 I 32
all'accensione
Tempo minimo tra accensioni
c1 I 33
consecutive compressore
Tempo min. di spegnimento
c2 I 34
compressore
Tempo min. di funzionamento
c3 I 35
compressore
c4 Sicurezza compressore (duty setting) I 36
dr1 Tempo di scarico condensa I 38
dr2 Intervallo tempo di scarico I 39
d/ Visualizzazione sonda 2 A 1
dC Base dei tempi (riservato) D 37
Adp Soglia allarme alto punto di rugiada A 24
tdp Ritardo attivazione Adp I 47
Soglia allarme alta temperatura con
h1 A 25
compressore OFF
tH Tempo attivazione H1 I 48
A4 Configurazione ingresso digitale I 49
F0 Ritardo accensione ventilatore I 61
Temperatura spegnimento
F4* A 28
ventilatore
F5* Differenziale accensione ventilatore A 29
F6* Disabilitazione sonda ventilatore I 62
H0 Indirizzo seriale I 65
H2 Abilitazione tastiera I 66
H4 Disabilitazione buzzer D 39
Codice identificativo chiave da
H5 I 67
supervisore
EZY Selezione del banco Easy I 68
(*) parametri non presenti nei modelli con 2 Relè.
Nota: tramite il parametro "Easy Set" è possibile selezionare uno dei 4 set di configurazio-
ne rapida memorizzati nello strumento, contenenti al massimo 25 parametri ciascuno.
Tabella attivazione funzioni tramite i tasti
Tasto Normale funzionamento
Pressione sin- Pressione combinata
gola
Up-On Off più di 3 s: alterna Premuti
stati ON/OFF insieme
Down- più di 3 s: attiva/ attivano
Drain disattiva scarico procedura
condensa RESET
manuale
allarmi
Set - più di 3 s:
accesso menù
impostazione
parametri (inseri-
re password '22')
- Tacita allarme
acustico (buzzer)
- Reset variabili
storicizzate
Accesso e modifica parametri tipo F (frequenti)
e tipo C (configurazione)
1. premere SET per 3 s (sul display comparirà "PS");
2. * per accedere al menù parametri di tipo F e C digitare la password "22" con UP/
DOWN;
3. *per accedere solo al menù parametri F premere SET (senza digitare la password);
4. navigare all'interno del menù parametri con UP/DOWN;
5. per visualizzare/modificare i valori del parametro visualizzato premere SET, quindi UP/
DOWN ed infine SET per confermare la modifica (si ritorna così al menù dei parametri).
Per salvare definitivamente tutti i valori modificati ed uscire dal menù parametri premere
SET per 3 s.
Per uscire dal menù senza salvare i valori modificati (uscita per time out) non premere
alcun tasto per almeno 60 s.
Protocollo di supervisione su rete RS485
Riconoscimento automatico del protocollo di rete: Carel o Modbus®
Accessori
• chiave di programmazione CAREL IROPZKEY* (per la duplicazione di parametri)
• convertitore RS485 CAREL IROPZ48500 (per la rete di supervisione RS485)
• convertitore USB/RS485 CAREL CVSTDUMOR0 per interfacciare una rete RS485 ad un
personal computer attraverso la porta USB
• VPM, programma scaricabile da http://ksa.carel.com. Tramite questo tool e possibile
da computer effettuare la messa in servizio del controllo, cambiare la programmazio-
ne dei parametri ed effettuare l'aggiornamento del firmware.
Normative di sicurezza
• conforme alle Normative europee in materia. Precauzioni d'installazione:i cavi di colle-
gamento devono garantire l'isolamento fino a 90 °C;
• per le versioni 12 Vac utilizzare trasformatori Classe II. Per il rispetto delle normative EN
61000-4-4, EN 61000-4-5, EN 61000-4-11, EN 61000-4-6, EN 60730-1, il trasformatore
Sola
deve essere uno dei modelli indicati (vedi Listino Prezzi CAREL). Per le versioni 12 Vac/
lettura
dc, non essendo possibile garantire il doppio isolamento tra i connettori di alimentazio-
Sola
ne e le uscite relè, si raccomanda di utilizzare carichi alimentati solamente in bassissima
lettura
tensione di sicurezza (fino a 42 V nominali di valore efficace);
Sola
• prevedere almeno 10 mm di distanza tra il contenitore e parti conduttive vicine;
lettura
• collegamenti degli ingressi digitali e analogici inferiori a 30 m di distanza; adottare le
Sola
adeguate misure di separazione dei cavi per il rispetto delle normative suddette.
lettura
• bloccare bene i cavi di connessione delle uscite per evitare contatti con parti in bassis-
Sola
sima tensione di sicurezza.
lettura
Sola
lettura
Attenzione:
NO POWER
Sola
& SIGNAL
sonde e degli ingressi digitali dai cavi dei carichi induttivi e di
CABLES
lettura
TOGETHER
potenza per evitare possibili disturbi elettromagnetici. Non
READ CAREFULLY IN THE TEXT!
Sola inserire mai nelle stesse canaline (comprese quelle dei quadri
lettura
elettrici) cavi di potenza e cavi di segnale.
Sola
Smaltimento del prodotto
lettura
L'apparecchiatura (o il prodotto) deve essere oggetto di
raccolta separata in conformità alle vigenti normative locali in
materia di smaltimento
Tipo ModBus® Visibilità Min. Max. Def. U.M.
Modbus
reg 148 F 0 200 22
reg 149 C 1 15 4
reg 150 C 1 24 8
reg 151 C 1 3 1
coil 31 C 0 1 0
coil 32 C 0 1 0
reg 9 C -12,7 -12,7 0,0 °C/°F
reg 10 C -12,7 -12,7 0,0 °C/°F
reg 12 C -2 100 0,0 °C/°F
reg 13 C 0,0 100,0 12,0 °C/°F
reg 14 C -50,0 200,0 2,0 °C/°F
reg 15 C -50,0 200,0 -2,0 °C/°F
reg 16 C -2,0 r6 3,0 °C/°F
reg 17 C r5 200,0 7,0 °C/°F
reg 153 C 1 199 60 min
reg 154 C 1 199 5 min
reg 157 C 0 90 2 sec
reg 160 C 0 200 1 min
reg 161 C 0 100 3 min
reg 162 C 0 100 1 min
reg 163 C 0 100 0 min
reg 164 C 0 100 0 min
reg 166 F 1 20 1 sec
reg 167 F 3 60 6 min
reg 1 C 0 0 0 °C/°F
coil 37 C 0 1 0
reg 24 C 1 100,0 17,0 °C/°F
reg 175 C 0 60 6 min
reg 25 C -50,0 200,0 50,0 °C/°F
reg 176 C 0 90 30 sec
reg 177 C 0 2 0
reg 189 C 1 100 3 sec
reg 28 C -50 200 40 °C/°F
reg 29 C 0,1 100 1 °C/°F
reg 190 C 0 1 0
reg 193 C 0 207 1
reg 194 C 0 3 1
coil 39 C 0 1 0
reg 195 C 1 199 199
reg 196 C 0 4 0
Start up
Pressione Pressione
singola combinata
- -
Premuti insie- per 1 s Premuti
me abilitano visualizza insieme
la visualizza- vers. attivano
zione delle firmware procedura
variabili stori- RESET
cizzate per 1 s parametri
RESET default
banco EZY
corrente
separare quanto più possibile i cavi delle
