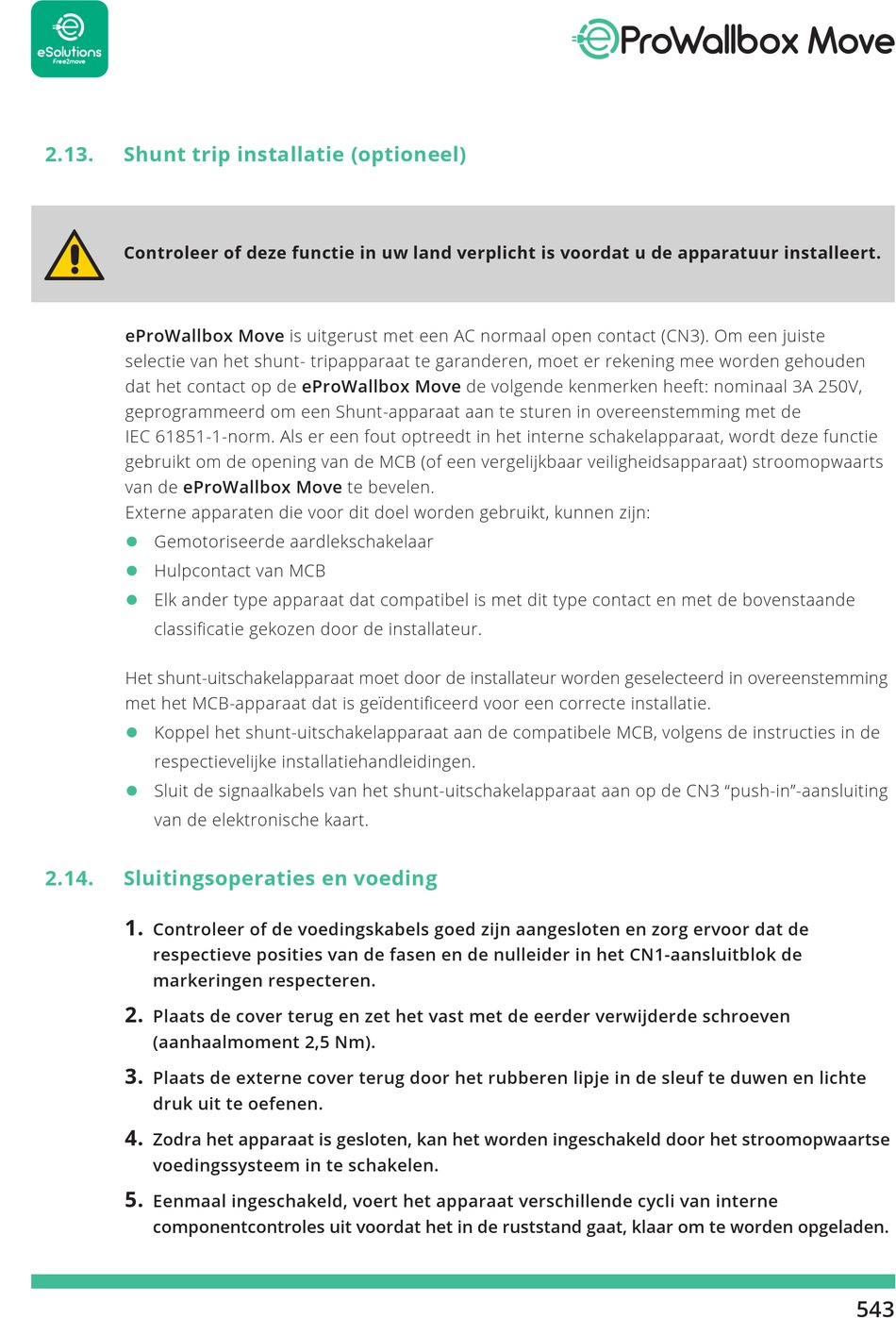

Shunt trip installatie (optioneel)

Controleer of deze functie in uw land verplicht is voordat u de apparatuur installeert.
eProWallbox Move is uitgerust met een AC normaal open contact (CN3). Om een juiste
selectie van het shunt- tripapparaat te garanderen, moet er rekening mee worden gehouden
dat het contact op de eProWallbox Move de volgende kenmerken heeft: nominaal 3A 250V,
geprogrammeerd om een Shunt-apparaat aan te sturen in overeenstemming met de
IEC 61851-1-norm. Als er een fout optreedt in het interne schakelapparaat, wordt deze functie
gebruikt om de opening van de MCB (of een vergelijkbaar veiligheidsapparaat) stroomopwaarts
van de eProWallbox Move te bevelen.
Externe apparaten die voor dit doel worden gebruikt, kunnen zijn:
Gemotoriseerde aardlekschakelaar
Hulpcontact van MCB
Elk ander type apparaat dat compatibel is met dit type contact en met de bovenstaande
classificatie gekozen door de installateur.
Het shunt-uitschakelapparaat moet door de installateur worden geselecteerd in overeenstemming
met het MCB-apparaat dat is geïdentificeerd voor een correcte installatie.
Koppel het shunt-uitschakelapparaat aan de compatibele MCB, volgens de instructies in de
respectievelijke installatiehandleidingen.
Sluit de signaalkabels van het shunt-uitschakelapparaat aan op de CN3 "push-in"-aansluiting
van de elektronische kaart.
2.14.

Sluitingsoperaties en voeding

1.
Controleer of de voedingskabels goed zijn aangesloten en zorg ervoor dat de
respectieve posities van de fasen en de nulleider in het CN1-aansluitblok de
markeringen respecteren.
2.
Plaats de cover terug en zet het vast met de eerder verwijderde schroeven
(aanhaalmoment 2,5 Nm).
3.
Plaats de externe cover terug door het rubberen lipje in de sleuf te duwen en lichte
druk uit te oefenen.
4.
Zodra het apparaat is gesloten, kan het worden ingeschakeld door het stroomopwaartse
voedingssysteem in te schakelen.
5.
Eenmaal ingeschakeld, voert het apparaat verschillende cycli van interne
componentcontroles uit voordat het in de ruststand gaat, klaar om te worden opgeladen.
