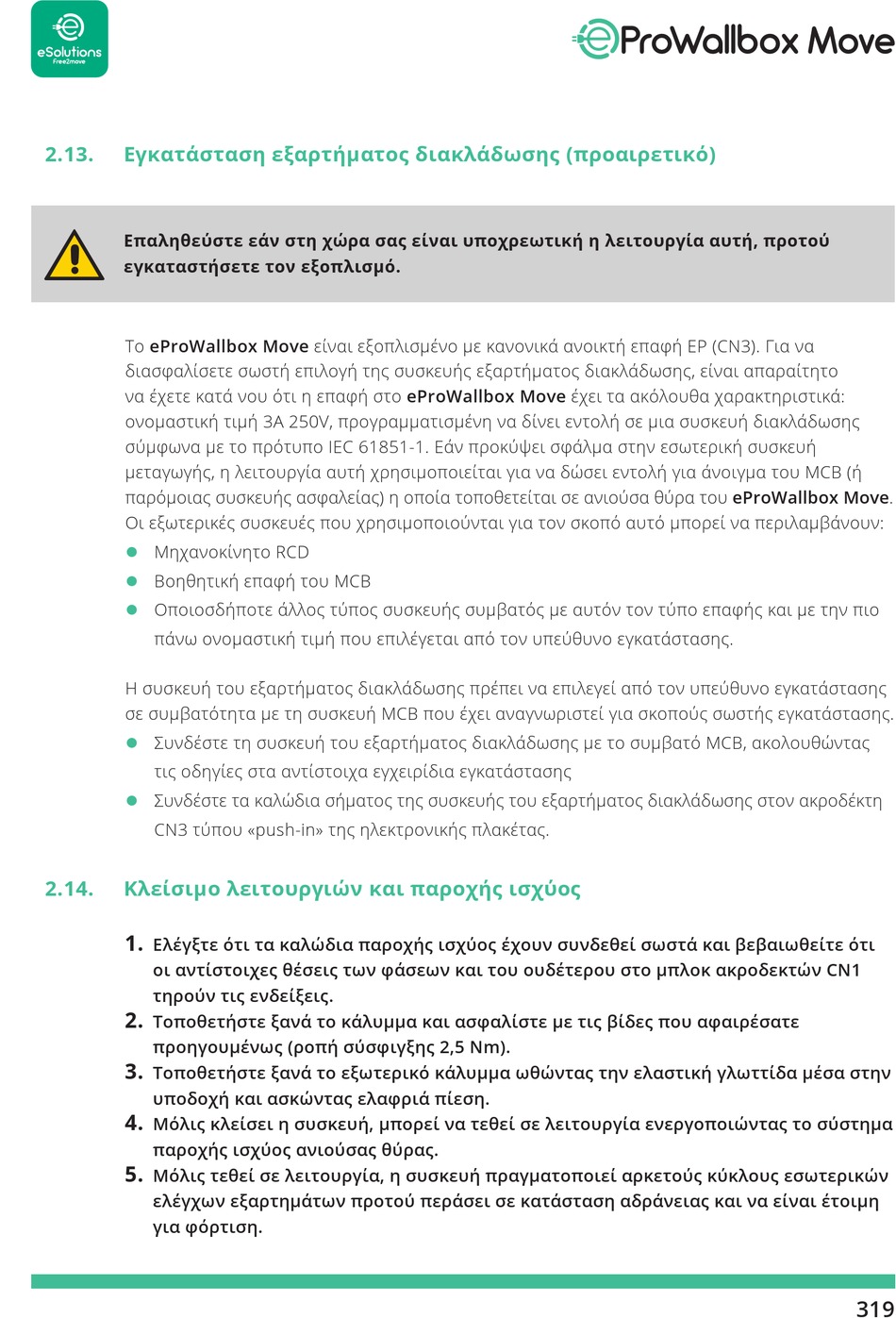

2.13. Εγκατάσταση εξαρτήματος διακλάδωσης (προαιρετικό)
Επαληθεύστε εάν στη χώρα σας είναι υποχρεωτική η λειτουργία αυτή, προτού
εγκαταστήσετε τον εξοπλισμό.
Το eProWallbox Move είναι εξοπλισμένο με κανονικά ανοικτή επαφή ΕΡ (CN3). Για να
διασφαλίσετε σωστή επιλογή της συσκευής εξαρτήματος διακλάδωσης, είναι απαραίτητο
να έχετε κατά νου ότι η επαφή στο eProWallbox Move έχει τα ακόλουθα χαρακτηριστικά:
ονομαστική τιμή 3A 250V, προγραμματισμένη να δίνει εντολή σε μια συσκευή διακλάδωσης
σύμφωνα με το πρότυπο IEC 61851-1. Εάν προκύψει σφάλμα στην εσωτερική συσκευή
μεταγωγής, η λειτουργία αυτή χρησιμοποιείται για να δώσει εντολή για άνοιγμα του MCB (ή
παρόμοιας συσκευής ασφαλείας) η οποία τοποθετείται σε ανιούσα θύρα του eProWallbox Move.
Οι εξωτερικές συσκευές που χρησιμοποιούνται για τον σκοπό αυτό μπορεί να περιλαμβάνουν:
 Μηχανοκίνητο RCD
 Βοηθητική επαφή του MCB
 Οποιοσδήποτε άλλος τύπος συσκευής συμβατός με αυτόν τον τύπο επαφής και με την πιο
πάνω ονομαστική τιμή που επιλέγεται από τον υπεύθυνο εγκατάστασης.
Η συσκευή του εξαρτήματος διακλάδωσης πρέπει να επιλεγεί από τον υπεύθυνο εγκατάστασης
σε συμβατότητα με τη συσκευή MCB που έχει αναγνωριστεί για σκοπούς σωστής εγκατάστασης.
 Συνδέστε τη συσκευή του εξαρτήματος διακλάδωσης με το συμβατό MCB, ακολουθώντας
τις οδηγίες στα αντίστοιχα εγχειρίδια εγκατάστασης
 Συνδέστε τα καλώδια σήματος της συσκευής του εξαρτήματος διακλάδωσης στον ακροδέκτη
CN3 τύπου «push-in» της ηλεκτρονικής πλακέτας.
2.14. Κλείσιμο λειτουργιών και παροχής ισχύος
1.
Ελέγξτε ότι τα καλώδια παροχής ισχύος έχουν συνδεθεί σωστά και βεβαιωθείτε ότι
οι αντίστοιχες θέσεις των φάσεων και του ουδέτερου στο μπλοκ ακροδεκτών CN1
τηρούν τις ενδείξεις.
2.
Τοποθετήστε ξανά το κάλυμμα και ασφαλίστε με τις βίδες που αφαιρέσατε
προηγουμένως (ροπή σύσφιγξης 2,5 Nm).
3.
Τοποθετήστε ξανά το εξωτερικό κάλυμμα ωθώντας την ελαστική γλωττίδα μέσα στην
υποδοχή και ασκώντας ελαφριά πίεση.
4.
Μόλις κλείσει η συσκευή, μπορεί να τεθεί σε λειτουργία ενεργοποιώντας το σύστημα
παροχής ισχύος ανιούσας θύρας.
5.
Μόλις τεθεί σε λειτουργία, η συσκευή πραγματοποιεί αρκετούς κύκλους εσωτερικών
ελέγχων εξαρτημάτων προτού περάσει σε κατάσταση αδράνειας και να είναι έτοιμη
για φόρτιση.
