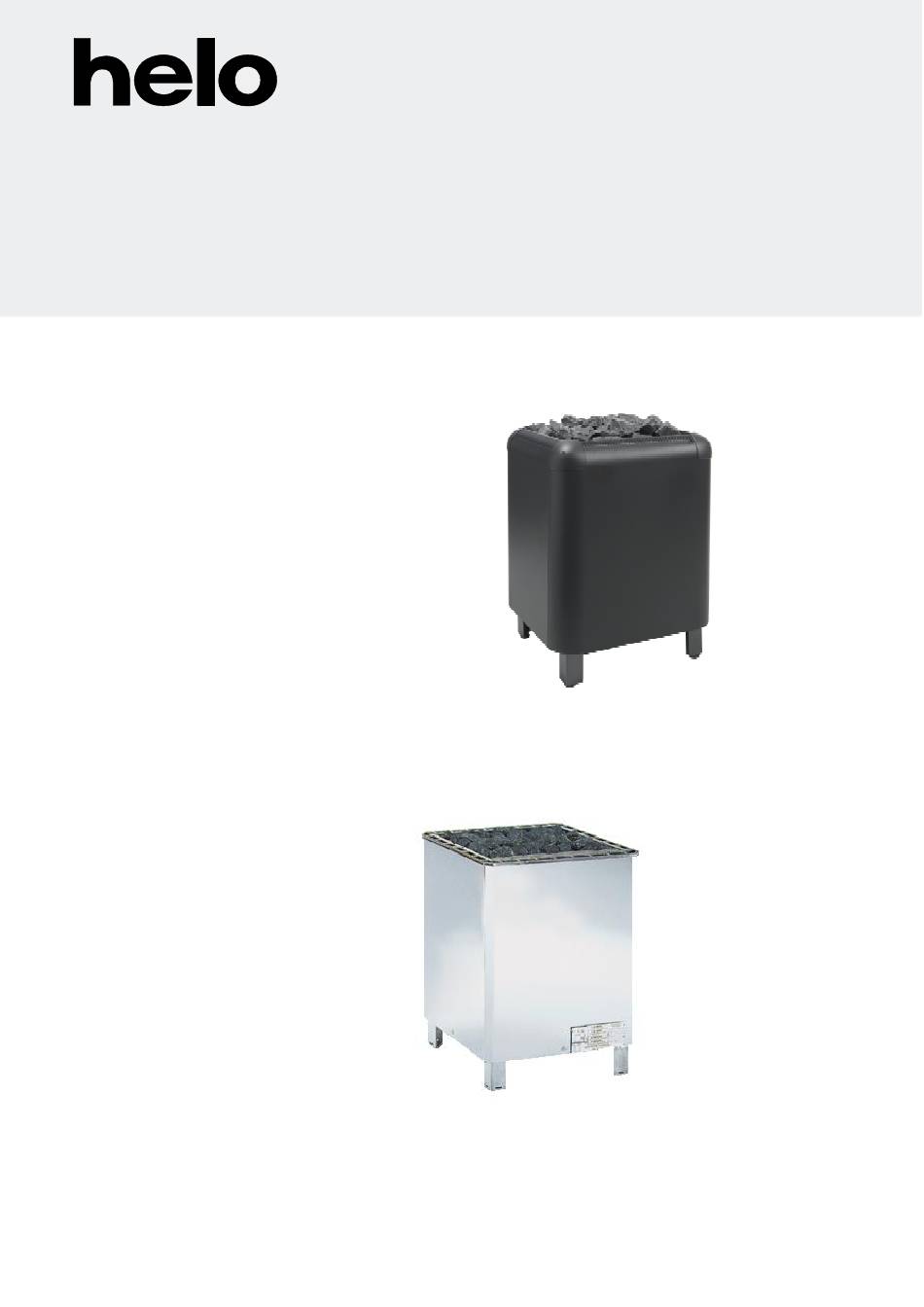

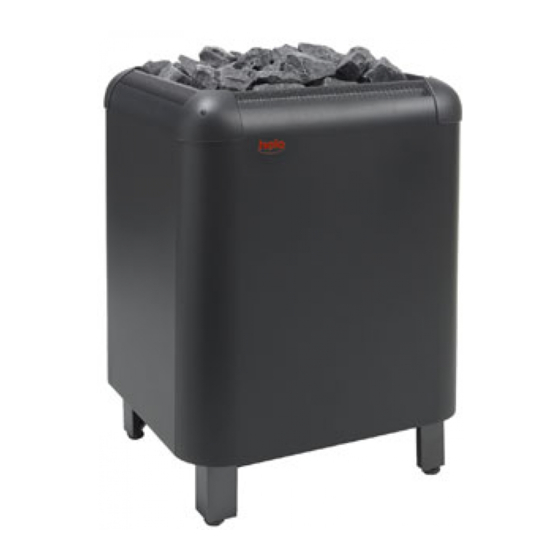

Asennus- ja käyttöohje
Instructions for use and installation
SÄHKÖKIUAS Laivaan
SAUNAHEATER for Ship
1105 – 90
1105 – 105
1105 – 120
1105 – 150
OHJAUSKESKUS
CONTROL PANEL
1601 - 12
1601 – 13
KONTAKTORIKOTELO
CONTACTOR BOX
2005 - 5 - 11
SKLE
400V 3 ~
440V 3 ~
LAAVA
ja
SKLE
and
SKLE
7013917
LAAVA
Laava
314 SKLE 76 A
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Helo SKLE
Summary of Contents for Helo SKLE
- Page 1 1105 – 90 1105 – 105 400V 3 ~ 1105 – 120 440V 3 ~ 1105 – 150 OHJAUSKESKUS CONTROL PANEL Laava 1601 - 12 1601 – 13 KONTAKTORIKOTELO CONTACTOR BOX 2005 - 5 - 11 SKLE 7013917 314 SKLE 76 A...
-
Page 2: Asennus- Ja Käyttöohje
Asennus- ja käyttöohje SÄHKÖKIUAS Laivaan 1105 – 90 1105 – 105 400V 3 ~ 1105 – 120 440V 3 ~ 1105 – 150 OHJAUSKESKUS 1601 - 12 1601 - 13 Laava KONTAKTORIKOTELO 2005 - 5 - 11 SKLE 314 SKLE 76-1 A... - Page 3 1000mm:n korkeudelle lattiasta, tulee niiden kestää kuormitettuina vähintään 170 °C lämpötilan (esim. SSJ). Yli 1000mm:n korkeudelle saunan lattiasta asennettavien sähkölaitteiden tulee olla hyväksyttyjä käytettäviksi 125 °C ympäristölämpötilassa (merkintä T 125). TAKUUHUOLTO Suosittelemme kaikkiin laitoskiukaisiin Helo vuosihuoltosopimusta tehtäväksi paikallisen Helo-takuu- huoltoliikkeen kanssa.
-
Page 4: Tuntoelimen Asennus Lähelle Koneellista Tuloilmaventtiiliä
SKLE LAAVA Asennus- ja käyttöohje KIUASKIVET Kivien tulisi kestää hyvin lämpöä ja löylyveden höyrystymisestä aiheutuvia lämmönvaihteluja. Kivet tulisi vielä pestä ennen käyttöä, jotta hajuja ja pölyä ei pääse ilmaan. Kivissä tulisi olla epätasainen pinta, jolloin vesi ”tarttuu” kiven pintaan ja höyrystyy tehokkaammin. -
Page 5: Suositeltava Saunan Ilmanvaihto
SKLE LAAVA Asennus- ja käyttöohje Suositeltava saunan ilmanvaihto 1000 mm 500 mm Saunahuone 3. Sähkökiuas 5. Poistohormi tai kanava Pesuhuone 4. Poistoilmaventtiili 6. Saunahuoneen ovi Tähän voidaan asentaa myös tuuletusventtiili joka pidetään kiinni saunaa lämmitettäessä ja kylvettäessä A – alueelle voidaan sijoittaa raitisilman sisääntuloventtiili. Tässä on huomioitava, että sisääntuleva raitisilma ei häiritse (jäähdytä) katonrajassa olevaa kiukaan termostaattia. - Page 6 Ovikytkin vaaditaan yleisissä ja yksityiskäytössä olevissa saunoissa, sellaisissa saunoissa joissa kiukaan päälle kytkentä tehdään ajastetusti tai muualta kuin itse saunasta. Helon Ohjauskeskus ja kontaktorikotelo WE5-11 voidaan liittää Helo DSA 1601 – 35 (RA – 35) ovikytkinadapteria, tuotenumero 001017, sekä ovikytkin Helon tuotenumero 0043233.Tarvittavat lisätiedot löytyvät DSA laitteen käyttö- ja asennusohjeista.
- Page 7 SKLE LAAVA Asennus- ja käyttöohje Taulukko. 1 KIUAS SAUNA VÄHIMMÄISETÄISYYDET KAAPELIT Malli Teho Tilavuus Korkeus Kiukaasta Tunto- Ohjaus- Kiuas Etu- elimelle keskus / sulake kontaktori H07RN kotelo -F / 60245 IEC 66 H min. min. max. 1105-90 1900 1200 4 x 0,25...
- Page 8 1, 3, 5 12,0 1,2,3,4,5,6 15,0 1,2,3,4,5,6 U V W U V W 400V3~ / 440V 3~ 354 SKLE 9 E Kontaktori kotelo 2005-5-11 (WE 5-11) 400V / 230V 2 3 4 Light 440V L1 L2 L3 L1 L2 L3 1.
- Page 9 SKLE LAAVA Asennus- ja käyttöohje Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
- Page 10 Instructions for use and installation SAUNAHEATER for Ship 1105 - 90 1105 - 105 400V 3 ~ 1105 - 120 440V 3 ~ 1105 - 150 CONTROL PANEL 1601 - 12 1601 – 13 Laava CONTACTOR BOX 2005-5-11 SKLE Laiva 314 SKLE 75 A...
- Page 11 LAAVA SKLE Instructions for use and installation USING. Before you start to install and use the sauna heater check the following: - that you have got all the parts needed. - check that the voltage of the heater and the control box is the right one and that the control box suits your heater.
- Page 12 LAAVA SKLE Instructions for use and installation QUARD RAIL If you put a quard rail around the heater you have to note the minimum distances mentioned in table 1. MOUNTING OF THE CONTROL BOX The control box must be installed in a dry place outside the sauna room. The sensor unit should be fastened to the wall in the sauna according to fig 1.
- Page 13 LAAVA SKLE Instructions for use and installation Sensor 1 Blue 2 White 3 Red 4 Yellow Front side Back side Control panel: 1601-.. + kontaktor box 2005-11 Fig 1. Contactor box Sensor unit Heat resisting cable measure mm mitat mm...
-
Page 14: Door Switch
Helo Control panel and Contactor box WE5-11 and control panel can be fitted with either a Helo DSA 1601 – 35 (RA – 35) door switch adapter (item number 001017) or a Helo door switch adapter (item number 0043233). For more information, please refer to the use and installation instructions for the DSA device. -
Page 15: Recommended Sauna Room Ventilation
5. Tuntoelin / Sensor / Fühler / Sensor Nür steuerspannung U V W U V W Only control voltage 6. Ohjauskeskus / Styrcentral / Steuerung / Control panel 230V max. 63 mA 400V3~ / 440V 3~ 354 SKLE 9 E 354 SYWE 11 A... - Page 16 LAAVA SKLE Instructions for use and installation Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
