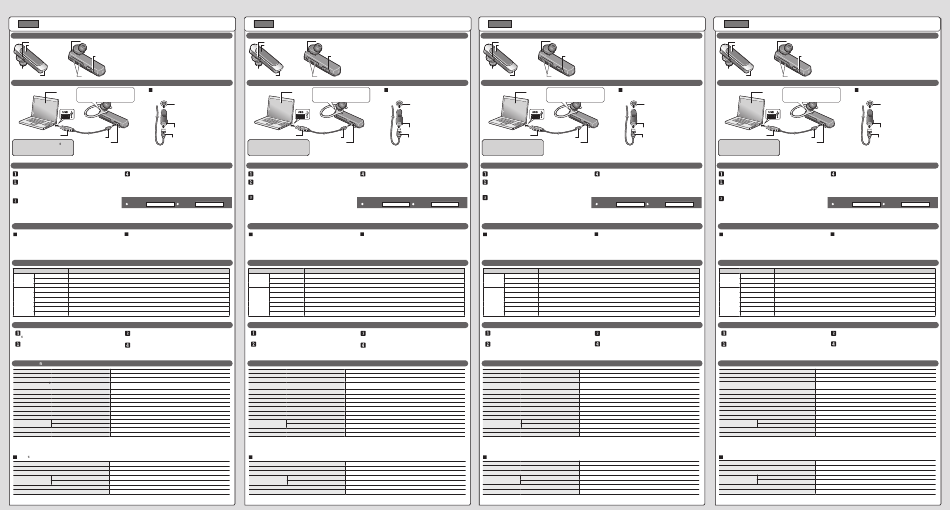

Elecom LBT-HS20 Instructions

Product number: LBT-HS20
English Manual Bluetooth Headset
Name and function of each part
4
1
1 Power switch
2
2 Multi-function button
Pairing mode: press and hold this button for 3 seconds.
Receiving/ending calls: press this button once.
7
Rejecting calls: double-press this button while receiving the call.
Redial: press this button and the volume adjustment button + at
the same time.
6
Starting voice dialing: double-press this button.
5 3
Charging
Connecting to a cigarette lighter receptacle
LED light
PC
Turns on in red when charging.
Turns off when charging is complete.
Cigarette lighter socket
Headset
USB cigarette lighter adapter (included)
Series A connector
Micro USB connector
Series A connector
Charger connector
When the battery charge is insuf cient
• The LED light blinks slowly in purple.
• A sound is generated.
ペアリング
Pairing
Set the power switch to the on position. Register this product (HS20) with the device you want to
pair it with.
Switch the product to pairing mode.
The product name is displayed as [HS20] on the detected device
Press the multi-function button for 3 seconds or more. list. Select and register this item.
The LED light blinks in red and blue alternately, and the pairing When pairing is complete, the LED light will blink in blue slowly.
mode is enabled.
Information required for connection
Search for this product (HS20) from the connected device.
Device name HS20 Pass code
Search for this product from the device (such as a smartphone,
tablet PC, or mobile phone) that you want to pair it with.
* The method of searching for this product will vary depending on
the device being paired.
ペアリング
Turning the Power On/Off
Turn on the power Turn off the power
Set the power switch to the on position. The LED light blinks 3 times Set the power switch to the off position. The LED light blinks 3 times in red, and the
in blue, and the power turns on. If a previously paired device is power turns off.
nearby, the product automatically attempts to connect to this device.
When the connection is established, the LED light blinks in blue once
every 7 seconds, and the device can be used.
ペアリング
Operations after Connection
Operation
Play/pause Press the multi-function button once.
Music Volume adjustment Press the volume adjustment button once.
Fast forwarding/rewinding Press and hold the volume adjustment button.
Receiving calls Press the multi-function button once during an incoming call.
Ending calls Press the multi-function button once during a call,
Redialing Press the multi-function button and the volume adjustment button + at the same time.
Conversing
Voice dialing Press the multi-function button twice in quick succession.
Placing calls Perform the operations to place the call on the connected mobile phone, and then switch the audio output to the headset.
Volume adjustment Quickly press the volume adjustment button.
ペアリング
Multipoint Function
Perform pairing with, and establish a connection to, the
Perform pairing with, and establish a connection to, the
rst device. second device.
Disconnect from this device, and then set the headset to Temporarily turn off the Bluetooth function on all the devices,
pairing mode again.
turn on the (two) devices to connect to, turn on the headset,
and then reconnect the devices.
Basic Speci cations
Communication method Bluetooth standard version 4.0
Output/max. communication distance Bluetooth power class 2/approx. 10 m when unobstructed *1
Used frequency band/Spread spectrum 2.4 GHz/FHSS (frequency-hopping spread spectrum)
Supported Bluetooth pro les HFP, HSP (hands-free communication function)
A2DP (music function), AVRCP (remote control function)
Number of allowable paired devices 8
Multipoint (simultaneous standby) Supported
Max. continuous conversation time Approx. 6 hours *2
Max. continuous standby time Max. 120 hours *2
Power source 5 V (supplied by USB)
Built-in battery Lithium polymer rechargeable battery
Input terminal Micro USB (for charging)
Environmental conditions Operating temperature/humidity Temperature 5°C to 35°C/Humidity 20% to 80% (without condensation)
Storing temperature/humidity Temperature 0°C to 40°C/Humidity 20% to 80% (without condensation)
Dimensions (W x D x H) Approx. 16 × 12 × 58 mm (excluding protrusions)
Approx. 10 g
Weight
*1 The distance depends on the performance of the Bluetooth devices communicating with each other as well as the remaining battery charges and ambient environments
of these devices.
*2 In situations such as when there is a large distance between the Bluetooth devices communicating with each other, the power consumption increases, which may lead to the standby
time or conversation time becoming shorter.
Speci caions of included cigarette lighter adapter
Connector type Cigarette lighter plug with one USB Type A port
Rated input voltage DC +12V
Rated output voltage DC +5V/1.0A
Operating temperature/relative humidity Temperature 5°C to 35°C/Humidity 0% to 80% (without condensation)
Environmental conditions
Storing temperature/relative humidity Temperature 0°C to 40°C/Humidity 0% to 80% (without condensation)
Dimensions (W × D × H) 64 × 24 × 27 mm (without protrusions)
Weight Approx. 20 g
제품번호: LBT-HS20
취급설명서
한국어
각 부분의 명칭 및 기능
4 전원 스위치
1
3 Volume adjustment 1
2 다기능 버튼
2
button
페어링 모드 : 3초간 길게 누른다
4 LED light
전화 받기/끊기 : 짧게 1번 누른다
5 Microphone for calls
7 착신 거부: 착신 중에 더블 클릭
6 Earpiece
보이스 다이얼 기동 : 더블 클릭
7 Charger connector
다시 걸기 : 다기능 버튼과 음량조절 버튼의 + 를 동시에 누른다
6
5 3
충전하기
LED 램프
PC
충전 중에는 적색 점등,
충전 완료 시 소등.
헤드셋
시리즈 A 커넥터
microUSB 커넥터
배터리 용량 부족 시
충전 커넥터
• LED 램프가 보라색으로 천천히 점멸.
• 효과음 발생
페어링
ペアリング
전원 스위치 ON 접속한 기기에 본 제품(HS20)을 등록
본 제품 'HS20'가 검색화면에 표시되면 선택하여 등록합니다. LED
본 제품을 페어링 모드로 전환
램프가 청색으로 천천히 점멸하면 페어링이 완료됩니다.
다기능 버튼을 3초 이상 누릅니다.
LED 램프가 적색 청색 교대로 점멸하고 페어링 모드로 전환됩니다.
접속한 기기에서 본 제품(HS20)을 검색
접속 시 필요한 정보
페어링할 기기(스마트폰이나 태블릿 PC, 휴대전화 등)에서 본 제품을
디바이스명
0000 (4 zeros)
검색합니다.
※검색 방법은 사용 기기에 따라 다를 수 있습니다.
전원 켜기/끄기
ペアリング
전원 켜기 전원 끄기
전원 스위치를 켜면 LED가 청색으로 3회 점멸하고 전원이 켜집니다. 이미 전원 스위치를 끄면 LED가 적색으로 3회 점멸한 후 소등하고 전원이
페어링이 완료된 기기가 근처에 있는 경우, 자동으로 그 기기와 꺼집니다.
접속합니다. 접속이 완료되면LED는 7초에 1번 청색 점멸하며, 기기를
사용할 수 있게 됩니다.
접속 후의 조작
ペアリング
재생 / 정지 다기능 버튼을 짧게 누른다
음악 음량의 조절 음량조절 버튼을 짧게 누른다
다음곡 / 이전곡 음량조절 버튼을 길게 누른다
전화 받기 착신 시에 다기능 버튼을 짧게 누른다
전화 끊기 통화 시에 다기능 버튼을 짧게 누른다
다시 걸기 대기 시에 다기능 버튼과 음량조절 버튼의 + 를 동시에 누른다
통화
보이스 다이얼 다기능 버튼을 2 회 누른다 .
발신 접속한 휴대전화에서 조작하여 발신 후 헤드셋으로 음성출력을 전환한다
음량조절 음량조절 버튼을 짧게 누른다
멀티 포인트 기능
ペアリング
1대째의 기기와 페어링, 접속합니다. 2대째의 기기와 페어링, 접속합니다.
접속을 해제하고 헤드셋을 다시 페어링 모드로 전환합니다.
일단 모든 기기의 Bluetooth 기능을 끄고 접속할 기기(2대),
헤드셋의 순서로 전원을 켠 후 재접속합니다.
기본 사양
통신 방식 Bluetooth 표준 규격 Version 4.0
출력 / 최대 통신 거리 Bluetooth power class 2/장애물이 없을 경우 약 10m ※1
사용 주파수 대역 / 주파수 확산 2.4 GHz대/FHSS(주파수 호핑 방식 스펙트럼 확산)
대응 Bluetooth 프로파일 HFP/HSP （핸즈프리 통화 기능）
A2DP(음악 기능), AVRCP(리모컨트롤 기능)
최대 등록 가능 대수 8대
멀티포인트 ( 동시 대기 ) 대응
연속 통화 최대 시간 약 6시간 ※2
연속 대기 최대 시간 최대 약 120시간 ※2
전원 5V （USB 전력 공급）
내장 배터리 리튬 폴리머 충전지
입력 단자 microUSB （충전용）
온도 5~35℃ /습도 20~80%(단, 결로되지 않을 것)
환경 조건 동작 시 온도 / 습도
보관 시 온도 / 습도 온도 -10~40℃ /습도 20~80%(단, 결로되지 않을 것)
외형 치수(폭×깊이×높이) 약 16 × 12 × 58 mm （돌출부 제외）
질량 약 10g
※1 거리는 통신하는 Bluetooth 기기의 성능과 각각의 배터리 잔량, 주위 환경에 따라 다를 수 있습니다.
※2 통신하는 Bluetooth 기기와의 거리가 먼 경우 등 소비전력의 증가로 대기/통화 시간이 짧아지는 경우가 있습니다.
부속 차량용 충전기 사양
커넥터 사양 차량용 플러그, USB Type A×1
정격 입력 DC +12V
정격 출력 DC +5V/1.0A
동작 시 온도 / 상대습도 온도 5~35° C/습도 0~80%(단, 결로현상이 없을 것)
환경 조건
보관 시 온도 / 상대습도 온도 0~40° C/습도 0~80%(단, 결로현상이 없을 것)
외형 치수(폭 x 깊이 x 높이) 60 x 24 x 27mm(돌기부 제외)
무게 약 20g
产品编号: LBT-HS20
中文・简体
블루투스 헤드셋
各部分的名称及其作用
3 음량조절 버튼 4
1
4 LED 램프
2
5 통화용 마이크
6 이어캡
7 충전 커넥터
6
5 3
充电
차량용 충전기에 접속하기
LED 灯
计算机
充电时红灯亮起。
充电完成后灯灭。
차량용 소켓
USB 차량용 충전기(부속)
A系列连接器
micro USB连接器
시리즈 A 커넥터
电池电量不足时
• LED紫灯缓慢闪烁。
• 发出效果音
配对
ペアリング
打开电源开关
将本产品置于配对模式
按多功能键 3 秒以上。
LED 的红灯与蓝灯交替闪烁，进入配对模式。
从连接的设备搜索本产品 （HS20）
从想连接的设备（智能手机、平板电脑、手机等）搜索本产品。
패스 코드 0000 (0 4개)
HS20 ※搜索方法因使用的设备而异。
电源的打开 / 关闭
ペアリング
打开电源
打开电源开关，LED 蓝灯闪烁 3 次，电源接通。当附近有已配对的
设备时，自动尝试连接到该设备。连接完成后。LED 蓝灯每 7 秒闪
烁 1 次，就可以使用设备了。
连接后的操作
ペアリング
조작
播放 / 停止 短按多功能键
音乐 音量调整 短按音量调整键
下一曲 / 上一曲 长按音量调整键
接听电话 来电时，短按多功能键
挂断电话 通话时短按多功能键
重拨 待机时，同时按多功能键与音量调整键的 +
通话
语音拨号 快速连续按 2 次多功能键
拨打 在连接的手机上操作，拨打后，将语音输出切换到头戴式耳机
音量调整 短按音量调整键
多点功能
ペアリング
与第一台设备配对、连接。
解除连接，将头戴式耳机再次设为配对模式。
基本规格
通信方式
输出 / 最大通信距离
使用频带 / 展频
支持的 Bluetooth 规范
可注册的最多台数
多点 （同时待机）
连续通话最长时间
连续待机最长时间
电源
内置电池
输入端子
环境条件 工作温度 / 湿度
保存温度 / 湿度
外形尺寸 （宽×长×高）
重量
※1 距离取决于通信的Bluetooth设备的性能、 各自的电池余量、 周围环境。
※2 待机/通话时间可能会因耗电量增加 （比如当与通信的Bluetooth设备的距离远时） 而变短。
附属汽车充电器规格
接头规格
额定输入
额定输出
工作温度 / 相对湿度
环境条件
保存温度 / 相对湿度
外形尺寸 （宽×深×高）
重量
產品編號: LBT-HS20
使用说明书
中文 ・繁體
Bluetooth头戴式耳机
各部位名稱及功能
电源开关 3 音量调整键
1
1
2 多功能键 4 LED灯
2
5 通话麦克风
配对模式：长按 3 秒
6 耳机套
接听 / 挂断电话：短按 1 次
7 7 充电连接器
拒绝来电：来电时双击
重拨：同时按多功能键与音量调整键的 +
启动语音拨号：双击
6
5
充電
连接至汽车充电器
汽车点烟器插座
头戴式耳机
USB 汽车充电器 （附属）
A系列连接器
充电连接器 電池電量不足時
• LED燈緩慢閃爍紫燈。
• 響起效果音
配對
ペアリング
将本产品 （HS20） 注册到连接的设备 開啟電源開關
选择搜索画面上显示的设备名 "HS20" ，注册。
將本產品設定為配對模式
LED 蓝灯缓慢闪烁后，配对完毕。
按多功能鍵 3 秒以上。
LED 燈交替閃爍紅燈和藍燈，變成配對模式。
连接时所需的信息 從連接機器搜尋本產品 （HS20）
设备名 密码 從想配對的機器（智慧手機、平板電腦或手機等） ，搜尋本產品。
HS20 0000（4个零）
※ 搜尋方法會依您使用的機器而有所不同。
電源的開啟/關閉
ペアリング
关闭电源 開啟電源
关闭电源开关，LED 红灯闪烁 3 次后熄灭，电源关闭。 開啟電源開關之後，LED 燈會閃爍藍燈 3 次，然後電源開啟。已配
對的機器在附近的情況下，會自動嘗試連接該機器。連接完畢之後，
LED 燈會變成 7 秒閃爍 1 次藍燈，機器能夠使用。
連接後的操作
ペアリング
操作
播放 / 停止
音樂 音量調整
下一首 / 上一首
接聽
結束通話
重撥
通話
語音撥號
去電
音量調整
多點功能
ペアリング
与第二台设备配对、连接。 和第 1 台機器配對、連接。
先关闭所有设备的 Bluetooth 功能，按照连接的设备（2 台） 、
解除連接，再次將頭戴式耳麥設定為配對模式。
头戴式耳机的顺序打开电源，再次连接。
基本規格
Bluetooth标准规格 版本4.0 通信方式
Bluetooth power class 2/无障碍物时大约10m ※1 輸出 / 最長通信距離
2.4 GHz频段/FHSS(跳频展频) 使用頻帶 / 展頻
HFP/HSP （免提通话功能） 支援 Bluetooth 規範
A2DP （音乐功能） 、 AVRCP （遥控功能）
8台 最多能夠登錄台數
支持 多點 （同時待機）
约6小时 ※2 連續通話最長時間
連續待機最長時間
最长约120小时 ※2
5V(USB供电) 電源
锂聚合物充电电池 內建電池
micro USB （用于充电） 輸入端子
温度5 ～ 35℃ /湿度20 ～ 80% （但是，不应结露） 環境條件
温度-10 ～ 40℃ /湿度20 ～ 80% （但是，不应结露）
约16×12×58mm （突起部除外） 規格 （寬 × 長 × 高）
约10g 重量
※1 距離依通信的Bluetooth機器的性能和各自的電池剩餘電量 、 周圍的環境而定 。
※2 待機／通話時間可能會因消耗電力增加 （像是和通信的Bluetooth機器之間的距離長的情況下） 而縮短 。
附屬車充充電器規格
汽车点烟器插头、 USB Type A×1 連接器規格
DC +12V 額定輸入
額定輸出
DC +5V/1.0A
温度5 ～ 35° C/湿度0 ～ 80%（但是，不应结露）
環境條件
温度0 ～ 40° C/湿度0 ～ 80%（但是，不应结露）
64 × 24 × 27mm（突出部除外） 外型尺寸（寬 × 深 × 高）
重量
约20g
使用說明書
Bluetooth 頭戴式耳麥
4 電源開關 3 音量調整鍵
1
2 多功能鍵 4 LED燈
配對模式：長按 3 秒 5 通話用麥克風
接聽 / 結束通話： 短按 1 次 6 耳機套
7 7 充電連接器
拒接來電： 來電時雙按
重撥：同時按多功能鍵和音量調整鍵的＋
啟動語音撥號：雙按
3
LED 燈
電腦 Connecting to a cigarette lighter receptacle
充電時會亮紅燈。
充電完畢會熄燈。
Cigarette lighter socket
頭戴式耳麥
USB cigarette lighter adapter (included)
系列 A 連接器
micro USB 連接器
充電用連接器 Series A connector
將本製品 （HS20） 登錄至連接機器
選擇顯示於搜尋畫面中的設備名稱「HS20」登錄。
LED 燈變成緩慢閃爍藍燈之後，配對即完成。
連接時所需資訊
設備名稱 通行碼
HS20 0000（4個零）
關閉電源
關閉電源開關之後，LED 燈會閃爍 3 次紅燈，然後熄燈，電源關閉。
操作
短按多功能鍵
短按音量調整鍵
長按音量調整鍵
來電時，短按多功能鍵
通話時，短按多功能鍵
待機時，同時按多功能鍵和音量調整鍵的 +
連續快速按 2 次多功能鍵
以連接的手機操作，去電後，將聲音輸出切換至頭戴式耳麥
短按音量調整鍵
和第 2 台機器配對、連接。
先關閉所有機器的 Bluetooth 功能，然後依序開啟連接的機
器（2 台） 、頭戴式耳麥的電源，再次連接。
Bluetooth 標準規格 Version 4.0
Bluetooth power class 2/ 無阻礙物 約 10m ※1
2.4 GHz 頻段 / FHSS （跳頻展頻）
HFP/HSP （免持聽筒通話功能）
A2DP （音樂功能） 、AVRCP （遙控功能）
8 台
支援
約 6 小時 ※2
最長約 120 小時 ※2
5V （USB 供電）
鋰聚合物充電池
microUSB （充電用）
工作溫度／濕度 溫度 5 ～ 35℃／濕度 20 ～ 80% （但不凝結）
儲存溫度／濕度 溫度 -10 ～ 40℃／濕度 20 ～ 80% （但不凝結）
約 16 × 12 × 58mm （突起部除外）
約 10g
車充插頭、USB Type A×1
DC +12V
DC +5V/1.0A
工作溫度／相對濕度 溫度 5 ～ 35° C ／濕度 0 ～ 80%（但不凝結）
儲存溫度／相對濕度 溫度 0 ～ 40° C ／濕度 0 ～ 80%（但不凝結）
64 × 24 × 27 mm（突起部分除外）
約 20g
