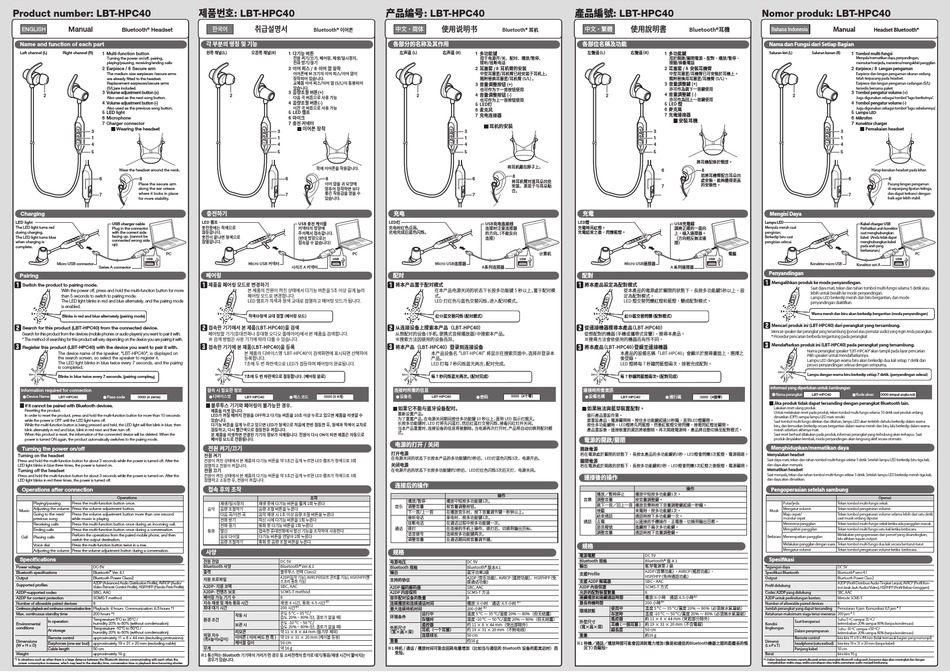

Elecom LBT-HPC40 Manual

Product number: LBT-HPC40
Manual
ENGLISH Bluetooth Headset
®
Name and function of each part
Left channel (L) Right channel (R) 1 Multi-function button
Turning the power on/off, pairing,
playing/pausing, receiving/ending calls
2 Earpiece / 8 Secure arm
The medium size earpieces /secure arms
are already fitted to the headset.
Replacement earpieces/secure arms
(S/L)are included.
3 Volume adjustment button (+)
2
Also used as the next song button.
4 Volume adjustment button (-)
Also used as the previous song button.
5 LED light
6 Microphone
7 Charger connector
Wearing the headset
3
1
4
5
Wear the headset around the neck.
6 8
Place the secure arm
along the ear crease
where it locks in place
7
for more stability.
Charging
LED light
USB charger cable
The LED light turns red
Plug in the connector
during charging. with the correct side
facing up. (cannot be
The LED light turns blue
connected wrong side
when charging is
up)
complete.
PC
Micro USB connector
Series A connector
Pairing
Switch the product to pairing mode.
With the power off, press and hold the multi-function button for more
than 5 seconds to switch to pairing mode.
The LED light blinks in red and blue alternately, and the pairing mode
is enabled.
Search for this product (LBT-HPC40) from the connected device.
Search for this product from the devices (mobile phones or audio players) you want to pair it with.
* The method of searching for this product will vary depending on the device you are pairing it with.
Register this product (LBT-HPC40) with the device you want to pair it with.
The device name of the speaker, "LBT-HPC40", is displayed on
the search screen, so select the speaker to register it.
The LED light blinks in blue twice every 7 seconds, and the pairing
is completed.
Information required for connection
Device Name
LBT-HPC40 Pass code 0000 (4 zeros)
If it cannot be paired with Bluetooth devices.
Resetting the product.
In order to reset the product, press and hold the multi-function button for more than 10 seconds
while the power is OFF until the LED light turns off.
While the multi-function button is being pressed and held, the LED light will first blink in blue, then
blink alternately in red and blue, blink in red next and then turn off.
When this product is reset, the information of the connected device will be deleted. When the
power is turned ON again, the product automatically switches to the pairing mode.
Turning the power on/off
Turning on the headset
Press and hold the multi-function button for about 3 seconds while the power is turned off. After the
LED light blinks in blue three times, the power is turned on.
Turning off the headset
Press and hold the multi-function button for about 3 seconds while the power is turned on. After the
LED light blinks in red three times, the power is turned off.
Operations after connection
Operations
Playing/pausing Press the multi-function button once.
Adjusting the volume Press the volume adjustment button.
Music
Going to the next/ Press the volume adjustment button more than one second
previous song while music is playing
Receiving calls Press the multi-function button once during an incoming call.
Ending calls Press the multi-function button once during a conversation.
Perform the operations from the paired mobile phone, and then
Call Placing calls
switch the output destination.
Voice dial Press the multi-function button twice in a row.
Adjusting the volume Press the volume adjustment button during a conversation.
Specifications
Power voltage DC 5V
Bluetooth specifications Bluetooth ® Ver. 4.1
Output Bluetooth Power Class2
A2DP (Advanced Audio Distribution Profile), AVRCP (Audio/
Supported profiles
Video Remote Control Profile), HSP/HFP (Hands-Free Profile)
A2DP-supported codec SBC, AAC
A2DP for content protection SCMS-T method
Number of allowable paired devices 8
Continuous playback and continuous communication time Playback: 6 hours Communication: 6.5 hours *1
Max. continuous standby time 200 hours *1
Temperature 5°C to 35°C /
In operation
humidity 20% to 80% (without condensation)
Environmental
conditions Temperature -10°C to 50°C /
At storage
humidity 20% to 80% (without condensation)
Remote control approximately 11 × 8 × 44 mm (excluding protrusions)
Dimensions
Earphones (one ear bud) approximately 19 × 31 × 20 mm (excluding cable)
(W × H × D)
Cable length 50 cm
Weight approximately 16 g
*1 In situations such as when there is a large distance between the Bluetooth devices communicating with each other, the
power consumption increases, which may lead to the standby time, conversation time or playback time becoming shorter.
제품번호: LBT-HPC40
취급설명서
한국어
Bluetooth® 이어폰
각 부분의 명칭 및 기능
왼쪽 채널(L) 오른쪽 채널(R) 1 다기능 버튼
전원 켜기/끄기, 페어링, 재생/일시정지,
전화 받기/끊기
2 이어 피스 / 8 이어 암 장착
이어폰에 M 크기의 이어 피스/이어 암이
장착되어 있습니다.
교체품 이어 피스/이어 암 (S/L)이 동봉되어
있습니다.
3 음량조절 버튼(+)
다음 곡 버튼으로 사용 가능
2
음량조절 버튼(-)
4
이전 곡 버튼으로 사용 가능
5 LED 램프
6 마이크
충전 커넥터
7
이어폰 장착
3
1
4
5
목에 이어폰을 착용합니다.
6 8
이어 암을 귀 모양에
맞추어 장착하면 보다
좋은 착용감을 얻을 수
7
있습니다.
충전하기
LED 램프
USB 충전 케이블
충전중에는 적색으로
커넥터의 방향에
점등합니다.
주의해서 접속합니다.
충전이 끝나면 청색으로 (반대 방향으로는
점멸합니다.
접속할 수 없습니다)
PC
Micro USB 커넥터
시리즈 A 커넥터
페어링
제품을 페어링 모드로 변경하기
본 제품의 전원이 꺼진 상태에서 다기능 버튼을 5초 이상 길게 눌러
페어링 모드로 변경합니다.
LED 램프가 적색과 청색 교대로 점멸하고 페어링 모드가 됩니다.
접속한 기기에서 본 제품(LBT-HPC40)을 검색
페어링할 기기(휴대전화나 휴대형 오디오 플레이어)에서 본 제품을 검색합니다.
※ 검색 방법은 사용 기기에 따라 다를 수 있습니다.
접속한 기기에 본 제품(LBT-HPC40)을 등록
본 제품의 디바이스명 'LBT-HPC40'이 검색화면에 표시되면 선택하여
등록합니다.
7초에 두 번 파란색으로 LED가 점등하며 페어링이 완료됩니다.
접속 시 필요한 정보
디바이스명 패스 코드
0000 (0 4개)
LBT-HPC40
블루투스 기기와 페어링이 불가능한 경우.
제품을 리셋 합니다.
LED가 꺼질 때까지 전원을 OFF하고 다기능 버튼을 10초 이상 누르고 있으면 제품을 리셋할 수
있습니다.
다기능 버튼을 길게 누르고 있으면 LED가 청색으로 처음에 한번 점등한 후, 청색과 적색이 교차로
점등하고, 다시 빨간색으로 점등한후 꺼집니다.
본 제품을 리셋하면 연결된 기기의 정보가 삭제됩니다. 전원이 다시 ON이 되면 제품은 자동으로
페어링 모드로 전환됩니다.
전원 켜기/끄기
전원 켜기
전원이 꺼진 상태에서 본 제품의 다기능 버튼을 약 3초간 길게 누르면 LED 램프가 청색으로 3회
점멸하고 전원이 켜집니다.
전원 끄기
전원이 켜진 상태에서 본 제품의 다기능 버튼을 약 3초간 길게 누르면 LED 램프가 적색으로 3회
점멸하고 소등한 후, 전원이 꺼집니다.
접속 후의 조작
조작
재생/일시정지 재생 중에 다기능 버튼을 짧게 1회 누른다
음악 음량 조절하기 음량 조절 버튼을 누른다
다음 곡/이전 곡 음악 재생 시 1초 이상 음량 조절 버튼을 누른다
전화 받기 착신 시에 다기능 버튼을 1회 누른다
전화 끊기 통화 중 다기능 버튼을 1회 누른다
통화 발신 접속한 휴대전화에서 발신 기능을 조작하여 사용한다
음성 다이얼 다기능 버튼을 연달아 2회 누른다
음량 조절하기 통화 중 음량 조절 버튼을 누른다
사양
전원 전압 DC 5V
Bluetooth 사양 Bluetooth® Ver.4.1
출력 블루투스 전력 Class2
A2DP(음악 기능), AVRCP(리모트 콘트롤 기능), HSP/HFP(핸
지원 프로파일
즈프리 통화 기능)
A2DP- 지원 코덱 SBC, AAC
A2DP- 컨텐츠 보호 SCMS-T method
페어링 가능 기기 수 8
지속 재생 및 계속 통화 시간 재생: 6 시간、 통화: 6.5 시간
※1
최대 대기 시간 200 시간
※1
온도 5 ºC ~ 35 ºC/
작동 시
습도 20% ~ 80% (단, 결로가 없을 때)
환경 조건
온도 -10 ºC ~ 50 ºC/
보관 시
습도 20% ~ 80% (단, 결로가 없을 때)
리모콘 약 11 × 8 × 44 mm (돌기부 제외)
외형 치수
이어폰 ( 이어 버드 한 쪽 ) 약 19 × 31 × 20 mm (케이블 동봉)
(폭x높이x깊이)
케이블 길이 50 cm
무게 약 16 g
※1 통신하는 Bluetooth 기기와의 거리가 먼 경우 등 소비전력의 증가로 대기/통화/재생 시간이 짧아지는
경우가 있습니다.
产品编号: LBT-HPC40
使用说明书
中文・简体
Bluetooth® 耳机
各部分的名称及其作用
左声道 (L) 右声道 (R) 1 多功能键
用于电源开/关、配对、播放/暂停、
接听/挂断电话
2 耳塞套 / 8 耳机臂的安装
中型耳塞套/耳机臂已经安装于耳机上。
随附替换耳塞套/耳机臂 (S/L) 。
3 音量调整按钮 (+)
也可作为下一首按钮使用
音量调整按钮 (-)
4
2
也可作为上一首按钮使用
5 LED灯
6 麦克风
充电连接器
7
耳机的安装
3
1
4
5
将耳机戴在脖子上。
8
6 将耳机臂对准耳朵凹处
安装，更易于与耳朵贴
合。
7
充电
LED灯
USB充电连接线
充电时红色点亮。
连接时注意连接器
充电完成后蓝色闪烁。
的方向。 （ 不能反向
连接）
计算机
Micro USB连接器
A系列连接器
配对
将本产品置于配对模式
在本产品电源关闭的状态下长按多功能键 5 秒以上， 置于配对模
式。
LED 灯红色与蓝色交替闪烁， 进入配对模式。
从连接设备上搜索本产品（LBT-HPC40）
从想配对的设备 （手机、 便携式音频播放器） 中搜索本产品。
※搜索方法因使用的设备而异。
将本产品（LBT-HPC40）登录到连接设备
本产品设备名 "LBT-HPC40" 将显示在搜索页面中， 选择并登录本
产品。
LED 灯每 7 秒闪烁蓝光两次， 配对完成。
连接时所需的信息
设备名 密码
LBT-HPC40 0000（4个零）
如果它不能与蓝牙设备配对。
重新设置产品。
为了重置产品， 在电源关闭期间按住多功能键 10 秒以上， 直到 LED 指示灯熄灭。
长按多功能键时， LED 灯将先闪蓝灯， 然后红蓝灯交替闪烁， 接着闪红灯并关闭。
当本产品重置时， 连接设备的信息将被删除。 当电源再次打开时， 产品将自动切换到配对模
式。
电源的打开 / 关闭
打开电源
在电源关闭的状态下长按本产品的多功能键约3秒后，LED灯蓝色闪烁3次，电源开启。
关闭电源
在电源开启的状态下长按多功能键约3秒后，LED灯红色闪烁3次后灭灯，电源关闭。
连接后的操作
操作
播放/暂停 播放中短按多功能键1次。
音乐 调整音量 按音量调整按钮。
下一首/上一首 在播放音乐时，按下音量调节键一秒钟以上。
接听电话 来电时，按多功能键1次。
挂断电话 在通话过程中按多功能键一次。
通话 拨打 在连接的手机上操作，拨打后，切换到输出目标。
语音拨号 连续按多功能键两次。
调整音量 在通话期间按音量调节键。
规格
电源电压 DC 5V
Bluetooth 规格 Bluetooth® 版本4.1
输出 蓝牙功率2级
A2DP (音乐功能)， AVRCP (遥控功能)，HSP/HFP (免
支持的协议
提通话功能)
A2DP 编码解码器 SBC, AAC
A2DP 内容保所 SCMS-T 方法
容许配对设备的数量 8
连续播放和连续通话时间 播放： 6 小时 通话： 6.5 小时
※1
最大连续待机时间 200 小时
※1
运行中 温度 5 ºC ～ 35 ºC/湿度 20% ～ 80%（但无结露）
环境条件
存储时 温度 -10 ºC ～ 50 ºC/湿度 20% ～ 80%（但无结露）
遥控器 约 11 × 8 × 44 mm（突出部除外）
外形尺寸
耳机（一个耳塞） 约 19 × 31 × 20 mm（不附电线）
（宽×高×深）
连接线长 50 cm
重量 约16 g
※1 待机 / 通话 / 播放时间可能会因耗电量增加（比如当与通信的 Bluetooth 设备的距离远时）而
变短。
產品編號: LBT-HPC40
使用說明書
中文 ・繁體
Bluetooth®耳機
各部位名稱及功能
左聲道 （L） 右聲道 （R） 1 多功能鍵
用於開啟/關閉電源、配對、播放/暫停、
接聽/掛斷電話
2 耳塞套 / 8 安裝耳機臂
中型耳塞套/耳機臂已可安裝於耳機上。
隨附替換用耳塞套/耳機臂 (S/L)。
3 音量調整鍵 (+)
亦可作為跳下一首鍵使用
音量調整鍵 (-)
4
2
亦可作為回上一首鍵使用
5 LED 燈
6 麥克風
充電連接器
7
安裝耳機
3
1
4
5
將耳機配掛於頸部。
6 8
若將耳機臂配合耳朵凹
處安裝，能夠獲得更高
的安裝性。
7
充電
LED燈
USB充電線
充電時亮紅燈。
請將正確的一面向
充電結束之後，閃爍藍燈。
上，插入連接器。
（方向相反無法連
接）
電腦
Micro USB連接器
A 系列連接器
配對
將本產品設定為配對模式
從本產品的電源處於關閉的狀態下，長按多功能鍵5秒以上，設
定為配對模式。
LED 燈交替閃爍紅燈和藍燈，變成配對模式。
從連接機器搜尋本產品 （LBT-HPC40）
從想配對的機器 （手機或攜帶式音響） ，搜尋本產品。
※搜尋方法會依使用的機器而有所不同。
將本產品 （LBT-HPC40） 登錄至連接機器
本產品的設備名稱「LBT-HPC40」會顯示於搜尋畫面上，選擇之
後登錄。
LED 燈將每 7 秒鐘閃藍燈兩次，接著完成配對。
連接時所需資訊
設備名稱 通行碼
LBT-HPC40 0000（4個零）
如果無法與藍芽裝置配對。
進行產品重設作業。
要重設產品，電源關閉時，按住多功能鍵超過10秒鐘，直到LED燈關閉。
按住多功能鍵時，LED燈將先閃藍燈，然後紅藍燈交替閃爍，接著閃紅燈並關閉。
產品重設後，連接裝置的資訊將被刪除。再次開啟電源時，產品將自動切換至配對模式。
電源的開啟/關閉
開啟電源
若在電源處於關閉的狀態下，長按本產品的多功能鍵約3秒，LED燈會閃爍3次藍燈，電源開啟。
關閉電源
若在電源處於開啟的狀態下，長按多功能鍵約3秒，LED燈會閃爍3次紅燈之後熄燈，電源關閉。
連接後的操作
操作
播放／暫時停止 播放中短按多功能鍵1次。
音樂 調整音量 按音量調整鍵。
跳下一首／回上一首 播放音樂時按下音量調整鍵超過一秒鐘。
接聽 來電時，按多功能鍵1次。
結束通話 通話時按下多功能鍵一次。
通話 去電 以連接的手機操作，去電後，切換到輸出目標。
語音撥號 連續按下兩次多功能鍵。
調整音量 通話時按下音量調整鍵。
規格
電源電壓 DC 5V
Bluetooth 規格 Bluetooth® 版 4.1
輸出 藍芽電源第 2 級
A2DP （音樂功能） ，AVRCP （搖控功能） ，
支援Profile
HSP/HFP （免持通話功能）
支援 A2DP 解碼器 SBC，AAC
A2DP 內容保護 SCMS-T 方式
允許的配對裝置數量 8
連續播放和連續通話時間 播放 ： 6 小時 通話 ： 6.5 小時
※1
最長待機時間 200 小時
※1
使用中 溫 度 5 º C ～ 3 5 º / C 濕 度 2 0 % ～ 8 0 % （ 必 須 無 水 氣 凝 結 ）
環境狀態
存放時 溫 度 1 - 0 º C ～ 5 0 º / C 濕 度 2 0 % ～ 8 0 % （ 必 須 無 水 氣 凝 結 ）
遙控器 約 11 × 8 × 44 mm （突起部分除外）
外型尺寸
耳機 ( 一個耳塞 ) 約 19 × 31 × 20 mm （不含電線）
（寬×高×深）
線長度 50 cm
重量 約16 g
※1 待機／通話／播放時間可能會因消耗電力增加 （像是和通信的Bluetooth機器之間的距離長的情
況下） 而縮短 。
Nomor produk: LBT-HPC40
Manual
Bahasa Indonesia Headset Bluetooth®
Nama dan Fungsi dari Setiap Bagian
Saluran kiri (L) Saluran kanan (R) 1 Tombol multi-fungsi
Menyala/mematikan daya, penyandingan,
memutar/menjeda, menerima/mengakhiri panggilan
2 Earpiece / 8 Lengan pengaman
Earpiece dan lengan pengaman ukuran sedang
telah terpasang pada headset.
Earpiece dan lengan pengaman cadangan (S/L)
tersedia bersama paket.
3 Tombol pengatur volume (+)
2
Juga digunakan sebagai tombol 'lagu berikutnya'.
4 Tombol pengatur volume (-)
Juga digunakan sebagai tombol 'lagu sebelumnya'.
5 Lampu LED
6 Mikrofon
7 Konektor charger
Pemakaian headset
3
1
4
5
Harap kenakan headset pada leher.
6 8
Pasang lengan pengaman
di sepanjang lipatan telinga,
dan dapat terkunci dengan
7
baik agar lebih stabil.
Mengisi Daya
Lampu LED
Kabel charger USB
Menyala merah saat
Perhatikan arah konektor
pengisian.
saat menghubungkan
Berkedip biru saat kabel. (Anda tidak dapat
menghubungkan kabel
pengisian selesai.
pada arah yang
berlawanan.)
PC
Konektor micro USB Konektor seri A
Penyandingan
Mengalihkan produk ke mode penyandingan.
Saat daya mati, tekan dan tahan tombol multi-fungsi selama 5 detik atau
lebih untuk beralih ke mode penyandingan.
Lampu LED berkedip merah dan biru bergantian, dan mode
penyandingan diaktifkan.
Mencari produk ini (LBT-HPC40) dari perangkat yang tersambung.
Mencari speaker dari perangkat yang tersambung (ponsel atau pemutar audio) yang ingin Anda pasangkan.
* Prosedur pencarian berbeda tergantung pada perangkat.
Mendaftarkan produk ini (LBT-HPC40) pada perangkat yang tersambung.
Nama perangkat speaker "LBT-HPC40" akan tampil pada layar pencarian.
Pilih speaker untuk mendaftarkannya.
Lampu LED dengan warna biru akan berkedip dua kali setiap 7 detik dan
proses penyandingan selesai dengan sempurna.
Informasi yang diperlukan untuk Sambungan
Nama perangkat Kode akses 0000 (empat angka nol)
LBT-HPC40
Jika produk tidak dapat tersanding dengan perangkat Bluetooth lain.
Lakukan reset ulang produk.
Untuk melakukan reset pada produk, tekan tombol multi fungsi selama 10 detik saat produk sedang
dimatikan (OFF) sampai lampu LED mati sendiri.
Saat tombol multi fungsi ditekan dan ditahan, lampu LED akan terlebih dahulu berkedip dalam warna
biru, dan kemudian berkedip secara bergantian dalam warna merah dan biru, lalu berkedip dalam warna
merah sebelum akhirnya mati.
Saat reset berhasil dilakukan pada produk, informasi perangkat yang terhubung akan terhapus. Saat
produk dinyalakan kembali, moda penyandingan akan langsung aktif secara otomatis.
Menghidupkan/mematikan daya
Menyalakan headset
Saat daya mati, tekan dan tahan tombol multi-fungsi sekitar 3 detik. Setelah lampu LED berkedip biru tiga kali,
dan daya akan menyala.
Mematikan headset
Saat menyala, tekan dan tahan tombol multi-fungsi sekitar 3 detik. Setelah lampu LED berkedip merah tiga kali,
dan daya akan dimatikan.
Pengoperasian setelah sambung
Operasi
Putar/jeda Tekan tombol multi-fungsi sekali.
Mengatur volume Tekan tombol pengaturan volume.
Musik
Maju cepat/ Tekan tombol pengaturan volume selama lebih dari satu detik
mundur cepat saat musik sedang diputar.
Menerima panggilan Tekan tombol multi-fungsi sekali ketika ada panggilan masuk.
Mengakhiri panggilan Tekan tombol multi fungsi satu kali ketika berbicara.
Melakukan pengoperasian dari ponsel yang disandingkan,
Berbicara Menempatkan panggilan
lalu alihkan tujuan output.
Melakukan panggilan dengan suara Tekan tombol multi fungsi dua kali secara berturut-turut.
Mengatur volume Tekan tombol pengaturan volume ketika berbicara.
Spesi kasi
Tegangan daya DC 5V
Spesi kasi Bluetooth Bluetooth® versi 4.1
Output Bluetooth Power Class2
A2DP (Pro l Distribusi Audio Tingkat Lanjut), AVRCP (Pro l Kon-
Pro l didukung
trol Jarak Jauh Audio/Video), HSP/HFP (Pro l Bebas-Genggam)
Codec A2DP yang didukung
SBC, AAC
A2DP untuk perlindungan konten. Metode SCMS-T
Number of allowable paired devices 8
Jumlah perangkat yang dapat tersanding
Pemutaran: 6 jam Komunikasi: 6,5 jam * 1
Ketahanan maksimum siaga terus-menerus 200 jam * 1
Suhu 5 ºC sampai 35 ºC/
Saat beroperasi
kelembaban 20% sampai 80% (tanpa kondensasi)
Kondisi
lingkungan
Suhu -10 ºC sampai +50 ºC/
Dalam penyimpanan
kelembaban 20% sampai 80% (tanpa kondensasi)
Remote control kira-kira 11 × 8 × 44 mm (tidak termasuk bagian yang menonjol)
Dimensi
headphone (satu earbud) kira-kira 19 × 31 × 20 mm (tanpa kabel)
(L x P x T)
Panjang kabel 50 cm
Berat kira-kira 16 g
*1 Dalam keadaan tertentu seperti jika jarak antara perangkat Bluetooth cukup jauh, konsumsi daya akan meningkat dan dengan
menyebabkan waktu siaga, waktu percakapan atau waktu pemutaran audio menjadi berkurang.
