Dorma EM 7500-D AM Quick Manual

DORMA
Note importante
F
1. La tension d'alimentation doit être suffisante.
Voir la notice de raccordement
2. Sélectionner la tension d'alimentation AVANT
de mettre le verrouillage sous tension
3. Ne jamais percer ni modifier la ventouse et
la contre plaque

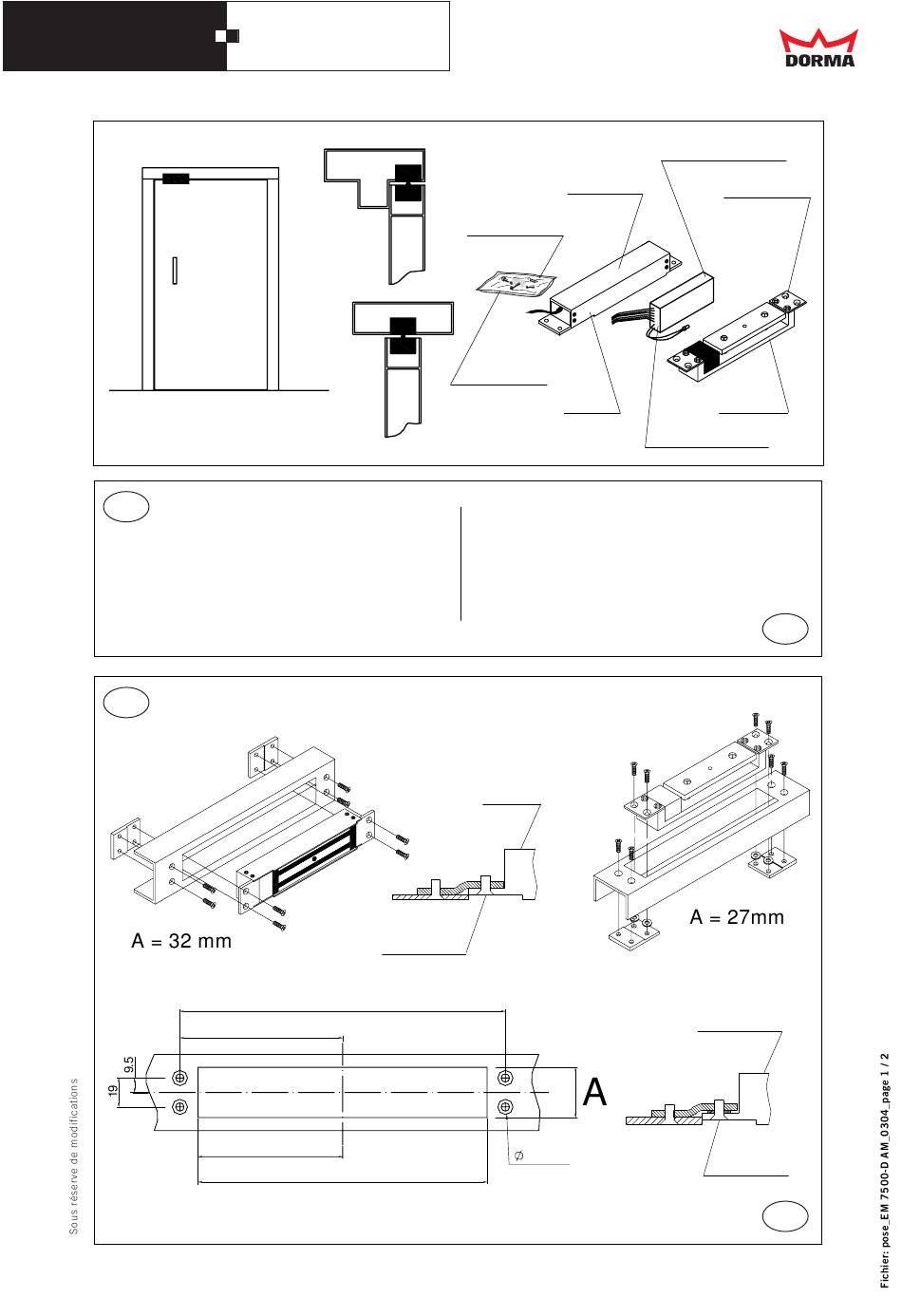

Installation type sur une porte en aluminium
F
DORMA France S.A.S
Verrouillage double action
EM 7500-D AM
Mounting on
metallic door
191
95.5
83.2
166.4
Typical installation for aluminium door
. Europarc . 94046 Créteil . Tél: 01.41.94.24.00

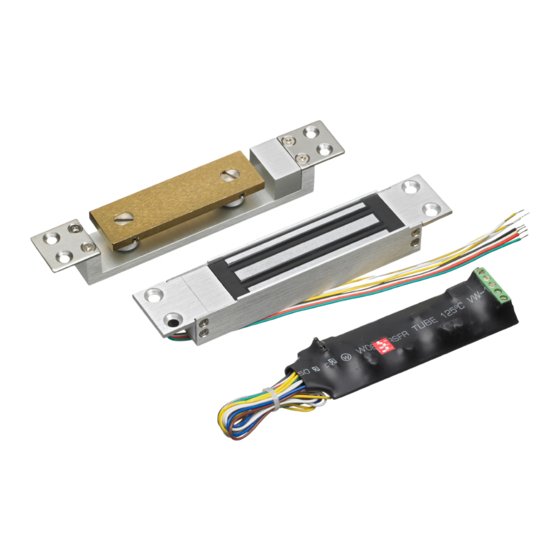

Verrouillage
Kit de montage
Hardware kit
Magnet
1. The power supply has to be enough for the
electromagnet. Look at wiring notice
2. Select the voltage 12 or 24 V DC BEFORE
the voltage is applied
3. The armature plate and the electromagnet
should no be drilled or modified
Importante notice
Montage pour
portes acier
5.5 X 10
Platine électronique
Contre plaque
Armature
Electronic board
GB
Montage pour
portes alu ou PVC
Mounting on alu
or PVC door
GB
