Dorma EM Series Quick Manual

DORMA

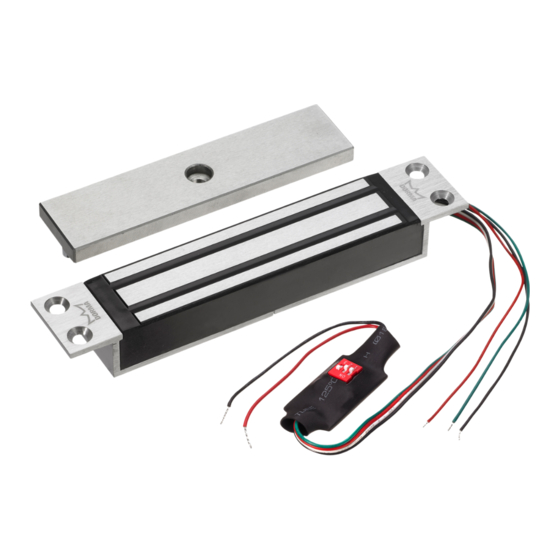

EM 1800 AM
EM 3000 M
EM 3000 AM
Note importante
F
1. La tension d'alimentation doit être suffisante.
Voir la notice de raccordement
2. L'alimentation doit fournir un courant suffisant
3. Ne jamais percer ni modifier le verrouillage EM
ni la contre plaque

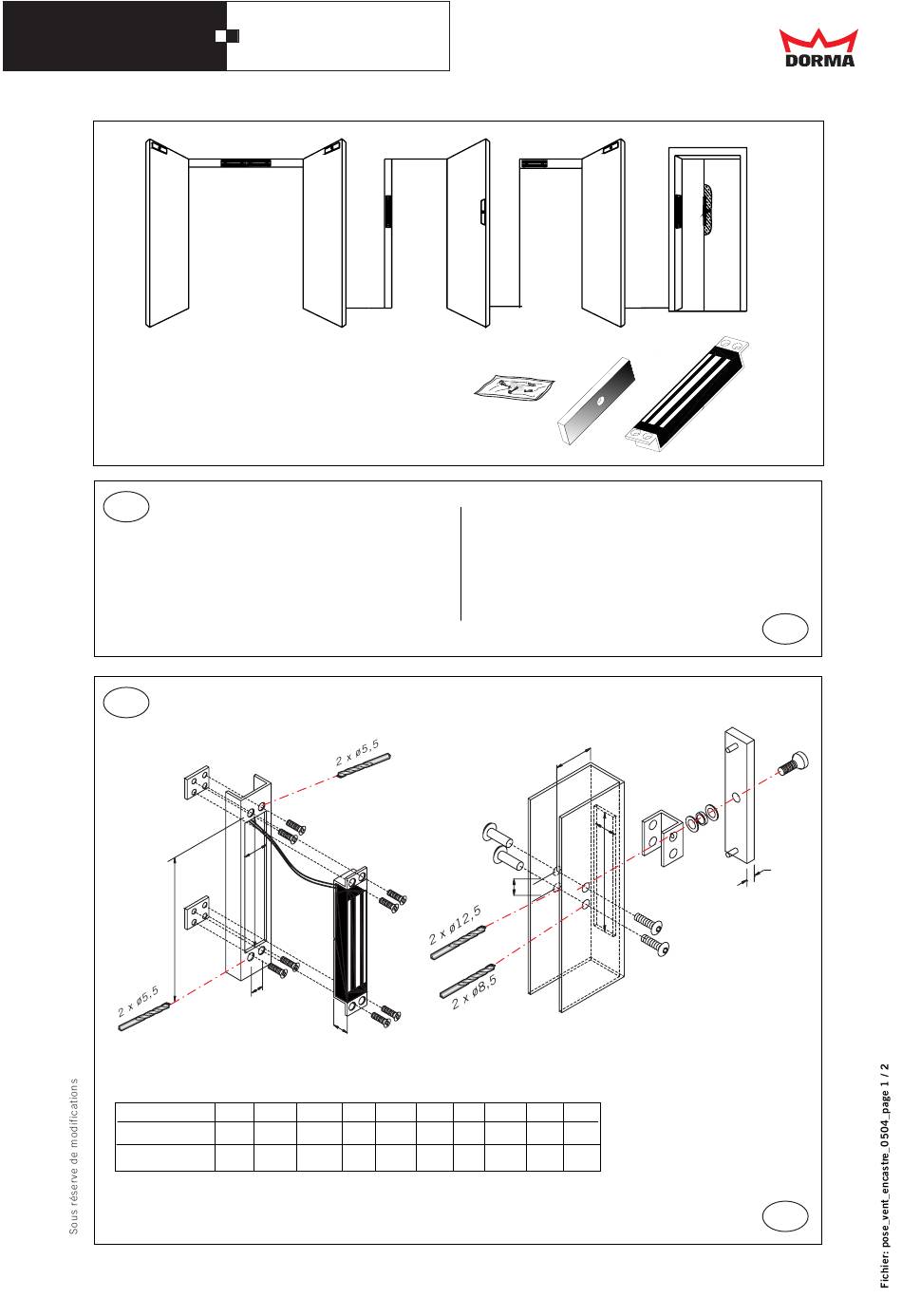

F Installation type sur une porte en aluminium
C
Unit: mm
EM 1800 xx
EM 3000 xx
DORMA France S.A.S
Verrouillages EM
Montage encastré
A
B
D
E
A B C D E
35,0 180,5 207,6 19 22,0 136
39,5 228,5 247,6 19 26,5 187
Typical installation for aluminium door
. Europarc . 94046 Créteil . Tél: 01.41.94.24.00
1. The power supply has to be enough for the
electromagnet. Look at wiring notice
2. The supply should be able to provide a
sufficient voltage
3. The armature plate and the electromagnet
should no be drilled or modified
Important notice
J
H
K
H
I J K L
33 27,5 28 8,5
39 30,4 28 11,0
GB
I
L
GB
