Hazet 4930 Operating Instructions Manual

Wheel bearing tool
Hide thumbs
Table of Contents
  • Allgemeine Informationen
  • Zu Ihrer Sicherheit
  • Verantwortung des Betreibers
  • Bestimmungsgemäße Verwendung
  • Wartung und Pflege
  • Vor Inbetriebnahme
  • General Aspects
  • Appropriate Use
  • Maintenance and Cleaning
  • Before Starting the Operation
  • Preconditions for Use
  • Design and Function
  • Wheel Hub Assembly
  • Informations Générales
  • Explication des Symboles
  • Responsabilité et Garantie
  • Aspects Généraux
  • Utilisation Conforme aux Instructions
  • Maintenance et Nettoyage
  • Avant la Mise en Service
  • Construction.et.fonctionnement
  • Información General
  • Aspectos Generales
  • Conservación y Mantenimiento
  • Informazioni Generali
  • Indicazioni Generali
  • Per.la.sua.sicurezza
  • Manutenzione E Cura
  • Prima Dell'uso
  • Onderhoud en Reparatie
  • Voor Ingebruikname

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 22

Quick Links

Download this manual
H A Z E T- W E R K
HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868
HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868
TECHNOLOGIE DE POINTE DANS LA FABRICATION D'OUTILLAGE DEPUIS 1868
Betriebsanleitung
Radlager-Werkzeug
Operating Instructions
Wheel Bearing Tool
Mode d'emploi
Extracteur de roulements de
roues
Instrucciones de uso
Extractor de cojinetes de rueda
Instruzioni d'uso
Utensile per cuscinetti ruote
Bedieningsinstructies
Wiellager-gereedschap
4930

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 4930 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hazet 4930

Summary of Contents for Hazet 4930

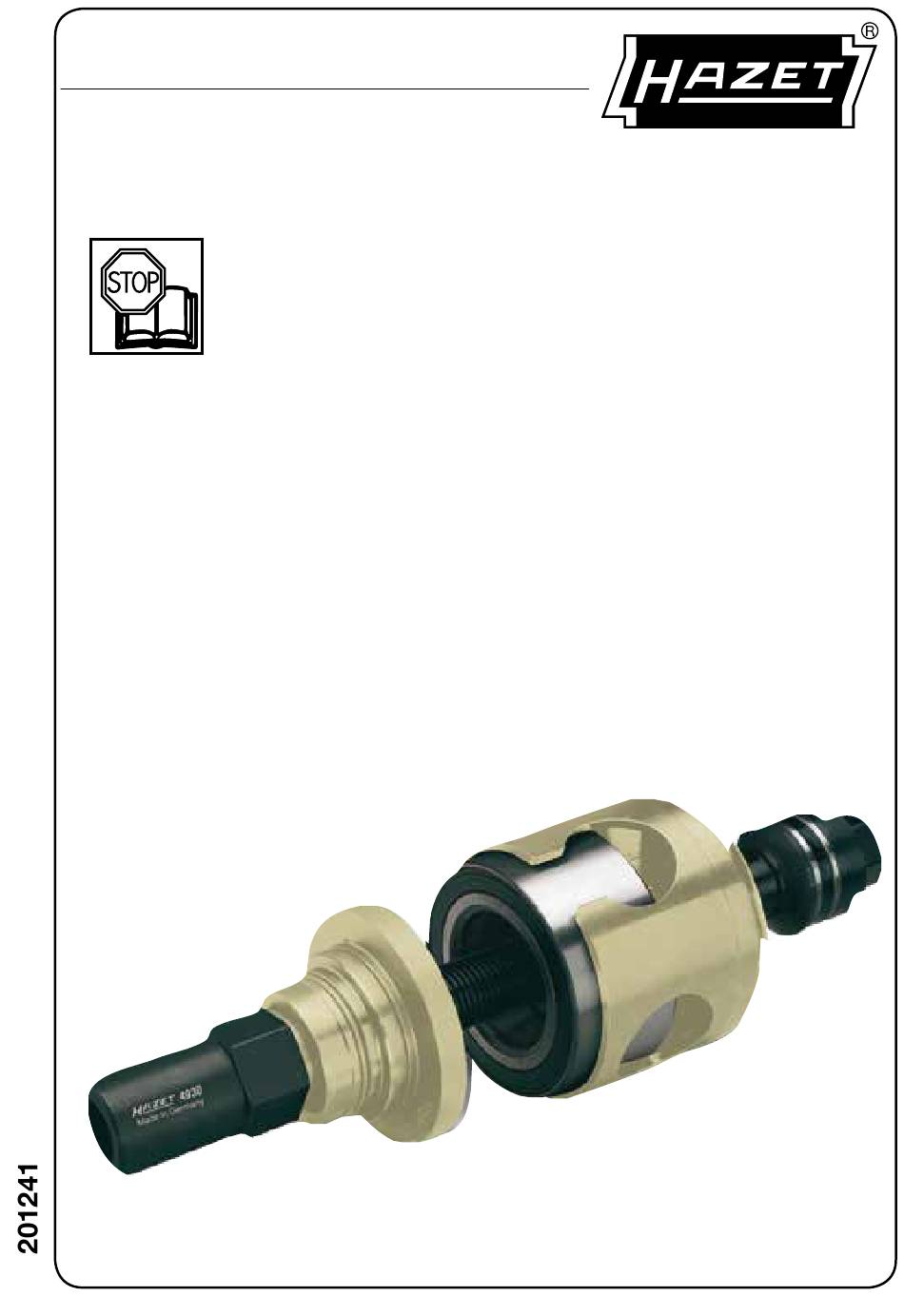

  • Page 1 H A Z E T- W E R K HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868 HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868 TECHNOLOGIE DE POINTE DANS LA FABRICATION D’OUTILLAGE DEPUIS 1868 4930 Betriebsanleitung Radlager-Werkzeug Operating Instructions Wheel Bearing Tool Mode d’emploi...
