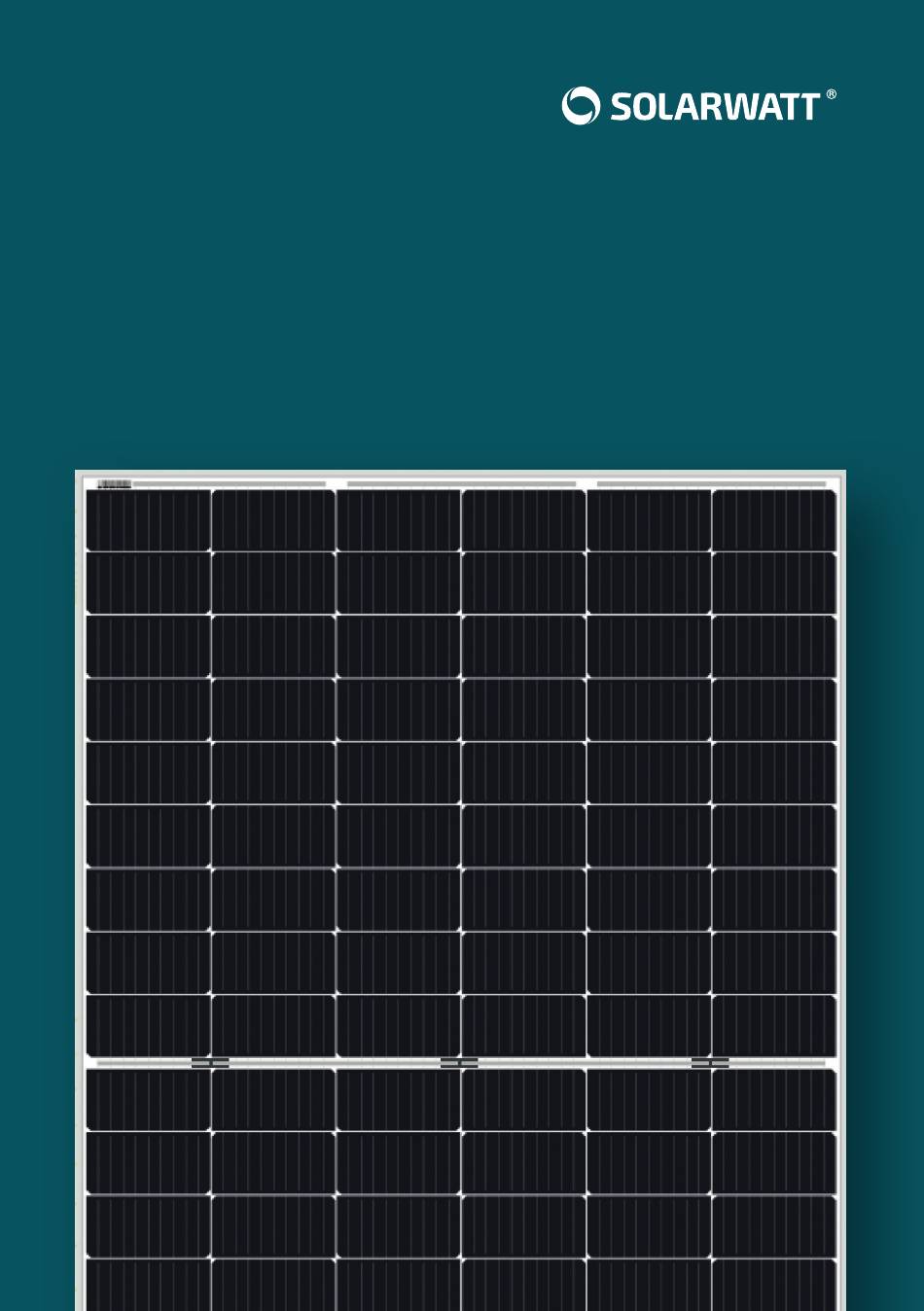

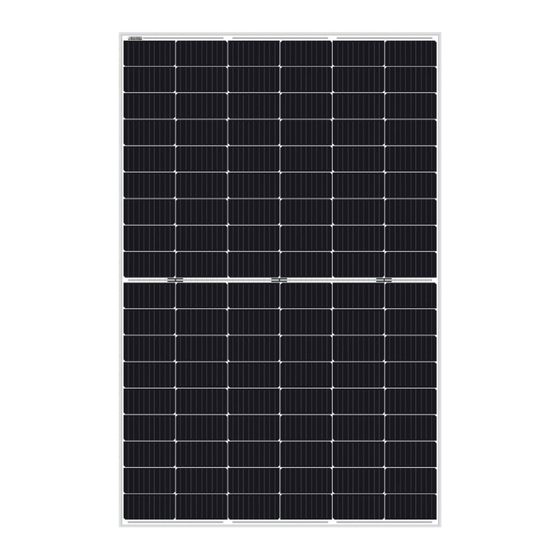

- Page 1 SOLARWATT Panel vision AM 3.0 SOLARWATT Panel vision AM 4.0 DE Montageanleitung für gerahmte Glas-Glas Module EN Installation Instructions for framed glass-glass modules...
- Page 2 REGIONALE UND LOKALE BESTIMMUNGEN Landesbauordnungen Technische Baubestimmungen der Länder Kommunale Baubestimmungen HAFTUNGSAUSSCHLUSS Es gelten die unter solarwatt.de verfügbaren Garantiebedingungen. Prüfen Sie unter solarwatt.de den aktuellen Stand der Montageanleitung. Weitere Sprachversionen finden Sie unter solarwatt.com. Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH...
- Page 3 Anforderungen setzen Sie sich mit den zuständigen örtlichen Behörden und dem Netzbetreiber in Verbindung. Panel vision werden nach Solarwatt Vorgaben gefertigt. Die Module sind von unabhän- gigen akkreditierten Instituten geprüft und erfüllen die Anforderungen der erweiterten Prüfnorm IEC 61215 sowie der Sicherheitsnorm IEC 61730. Darüber hinaus werden die Modullieferungen durch unser Qualitätsmanagement nach einem definierten Überwa-...
-
Page 4: Transport Und Lagerung
Typenschild am Solarmodul. TRANSPORT UND LAGERUNG Solarwatt Solarmodule sind durch den Einsatz hochwertiger Materialien äußerst stabil und langlebig. Trotzdem sollten Sie die Solarmodule bis zur Montage in der Verpackung belassen, um eine eventuelle Beschädigung zu vermeiden. Die Module sollten dabei trocken gelagert und vor Witterungseinflüssen geschützt werden. - Page 5 Solarmodul abgelegt werden. Das kann zu Mikrorissen in den Zellen führen. Halten oder transportieren Sie Solarmodule nicht an der Anschlussdose oder an den Anschlusskabeln. Solarwatt empfiehlt für die Installation die Ver- wendung von sauberen, fett- und möglichst silikonfreien Handschuhen! ACHTUNG Die Solarmodule sind nicht für eine konzentrierte Einstrahlung ausgelegt, eine...
- Page 6 örtlichen Schneelastangaben, durch Schneeüberhang oder Anhäufung an den Solarmodulen weit überschritten werden, wodurch es zu einer überdurchschnittlichen Belastung der unteren Rahmenkante kommen kann. Solarwatt prüft daher seine Produkte über die Norm IEC 61215 hinaus zusätzlich nach weiteren Standards unter Berücksichti- gung von Zusatzlasten bei Schneeüberhang oder Anhäufung, um die tatsächlich anfal-...
- Page 7 Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa) Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa) Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa) Max. zulässige Soglast bis 2.400 Pa (Testlast 3.600 Pa) Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH...
- Page 8 Max. zulässige Soglast bis 1.067 Pa (Testlast 1.600 Pa) Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa) HINWEIS Die Solarmodule können sowohl hochkant (Portrait) als auch quer (Landscape) installiert werden. vertikale Installation horizontale Installation (portrait) (landscape) Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH...
- Page 9 Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa) Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa) Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa) Max. zulässige Soglast bis 2.400 Pa (Testlast 3.600 Pa) Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH...
- Page 10 Der Einsatz von Panel vision als Überkopfverglasung gemäß den Technischen Regeln für die Verwendung von linienförmig gelagerten Verglasungen (nach DIBt) ist nicht zulässig. Bei Dachmontage dürfen diese Solarmodule nur über einer feuerbeständigen Dachabdeckung montiert werden („harte Bedachung“). Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH...
- Page 11 Legen Sie keine Steckverbinder in den Rahmen. ELEKTRISCHER ANSCHLUSS UND POTENTIALAUSGLEICH Solarwatt Module sind werkseitig mit hochwertigen Solarkabeln sowie verpol- und berüh- rungssicheren Steckverbindern ausgerüstet. Der Anschluss der Stringleitung hat mit iden- tischem Steckerhersteller und -typ wie am Modulanschlusskabel zu erfolgen, dazu dürfen die Modulstecker am Anfang und Ende des Strings entfernt und ersetzt werden (Mehr Informationen im Downloadbereich auf solarwatt.de).
- Page 12 Gleichspannungen (größer als 120 VDC nach IEC 61730) betrieben werden. Module dieser Anwendungsklasse dürfen in Anlagen mit unbeschränkter Zugänglichkeit eingesetzt werden, die entsprechenden Vorschriften sind hierbei einzuhalten. Solarwatt Module, die innerhalb dieser Anwendungsklasse nach IEC 61730 qualifiziert sind, erfüllen bei vorschriftsmäßiger Elektroinstallation die Anforderungen der Schutzklasse II.
-
Page 13: Instandhaltung Und Wartung
EU-Mitgliedsland eine eigene gesetzliche Regelung und praktische Handhabung für den Verkauf und die Rücknahme von PV-Modulen. Nehmen Sie über die Email-Adresse info@solarwatt.de oder zu Ihrem Installateur des Vertrauens Kontakt auf und stimmen alle weiteren Einzelheiten zum umweltschonenden Recycling Ihrer Solarmodule ab. - Page 14 Sie haben Fragen? Melden Sie sich gern bei uns. Wir möchten es Ihnen so einfach wie möglich machen, die Solarwatt GmbH +49-351-8895-555 Energiewende aktiv mitzugestalten. Nutzen Sie gern den Sup- Maria-Reiche-Straße 2a info@solarwatt.de port-Bereich auf unserer Website. Wenn noch Fragen offen...
- Page 15 SOLARWATT Panel vision AM 3.0 SOLARWATT Panel vision AM 4.0 DE Montageanleitung für gerahmte Glas-Glas Module EN Installation Instructions for framed glass-glass modules...
- Page 16 Erection of low-voltage systems EXCLUSION OF LIABILITY The warranty terms available at solarwatt.com apply. You can check the current status of the installation instructions at solarwatt.com. Please find other languages at solarwatt.com. Errors and changes excepted. | © 2022 SOLARWATT GmbH...
- Page 17 The Solarwatt installation instructions should be made available to the operator as part of the solar power system documentation and stored by the operator.
-
Page 18: Information On The Solar Module
The modules may be installed at altitudes up to 2,000 m above sea level. Solarwatt solar modules must be fixed to suitable substructures, which are designed for the relevant mechanical wind and snow loads, as well as the weight of the solar modules. - Page 19 Solarwatt solar modules fulfill all the requirements of the extended test standard IEC 61215. The test load for the mechanical load test was increased by the factor of 1.5. The local regulations or the standard EUROCODE 1 (EN 1991-1) should be used for the calculation of the snow loads on the module.
- Page 20 Solarwatt therefore tests its modules above and beyond the standard IEC 61215 and in accordance with additional standards, taking into account...
- Page 21 Max. permitted pressure load up to: 3,600 Pa (test load 5,400 Pa) Max. permitted suction load up to: 1,600 Pa (test load 2,400 Pa) Max. permitted suction load up to: 2,400 Pa (test load 3,600 Pa) Errors and changes excepted. | © 2022 SOLARWATT GmbH...
- Page 22 Max. permitted suction load up to: 1,600 Pa (test load 2,400 Pa) NOTE The solar modules can be installed both vertically (portrait) and horizontally (landscape). vertical installation horizontal installation (portrait) (landscape) Errors and changes excepted. | © 2022 SOLARWATT GmbH...
- Page 23 Max. permitted pressure load up to: 3,600 Pa (test load 5,400 Pa) Max. permitted suction load up to: 1,600 Pa (test load 2,400 Pa) Max. permitted suction load up to: 2,400 Pa (test load 3,600 Pa) Errors and changes excepted. | © 2022 SOLARWATT GmbH...
- Page 24 3 and 4. Please ensure that the mounting systems are suitable for the specific purpose. NOTE It is not permitted to use SOLARWATT Panel vision solar modules as overhead glazing. For roof installation, these solar modules must be installed over a fire-resistant roof covering („hard roofing“).
- Page 25 ELECTRICAL CONNECTION AND POTENTIAL EQUALIZATION Solarwatt solar modules are equipped at the factory with high-quality solar cables and reverse-polarity protected, shock proof plug connectors. The connection of the string line has to be done with identical connectors manufacture and type as to the module connec- ting cable.
- Page 26 It is advisable to install lightening protection in exposed locations. The solar mo- dules should be incorporated in existing lightening protection equipment. For this, take into account the relevant valid regulations (e.g. EN 62305 and VDE 100). Errors and changes excepted. | © 2022 SOLARWATT GmbH...
-
Page 27: Maintenance And Servicing
PV modules. Contact us by e-mail at info@solarwatt.com and specify the number and type of modules to be returned. We will then coordinate all further details for returning your modules. - Page 28 Maria-Reiche-Straße 2a info@solarwatt.com our website. If you still have questions about the installation, 01109 Dresden commissioning or maintenance of our products, our technical customer service is looking forward to your call. solarwatt.com Errors and changes excepted. | © 2022 SOLARWATT GmbH...
